Bedienungsanleitung für Hilti Crimpgerät NCR 120-22 / NCR 120C-22

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Bedienungshinweise für das elektro-hydraulische Crimpgerät Hilti NCR 120-22 und NCR 120C-22. Vor der Inbetriebnahme müssen alle aktiven, stromführenden Teile im Arbeitsumfeld spannungsfrei geschaltet werden. Das Gerät ist nicht isoliert; bei Arbeiten in der Nähe von stromführenden Leitungen ist persönliche Schutzausrüstung zwingend erforderlich.

Produktübersicht

Das Gerät verfügt über einen Crimpkopf, einen Steuerschalter, einen Rückstellschalter für manuellen Rücklauf und eine Arbeitsfeldbeleuchtung. Der Status des Li-Ion-Akkus kann über LEDs am Akku selbst abgefragt werden.

Inbetriebnahme und Bedienung

Verwenden Sie ausschließlich Hilti Nuron Li-Ion-Akkus der Typenreihe B 22. Laden Sie den Akku vor der ersten Inbetriebnahme vollständig auf. Das Gerät verfügt über eine optional aktivierbare Anlaufsperre, bei der der Steuerschalter zweimal betätigt werden muss, um den Crimpvorgang zu starten.

Crimpeinsätze einsetzen und entnehmen

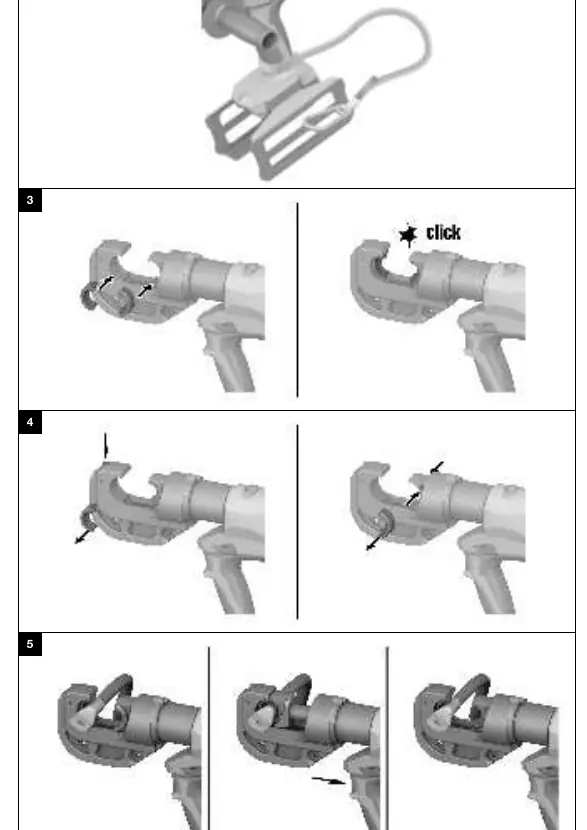

Entfernen Sie vor dem Einsetzen oder Wechseln der Crimpeinsätze immer den Akku. Drehen Sie den Crimpkopf in eine gut zugängliche Position, drücken Sie den Entriegelungsknopf und setzen Sie den passenden Crimpeinsatz ein, bis er einrastet.

Crimpvorgang

Legen Sie das Verbindungsmaterial in den geöffneten Crimpkopf ein. Drücken und halten Sie den Steuerschalter, bis der Kolben den Crimpvorgang abgeschlossen hat und zurückfährt. Achten Sie auf das akustische Signal und das Zurückfahren des Kolbens.

Pflege und Wartung

Entfernen Sie vor allen Pflege- und Instandhaltungsarbeiten den Akku. Reinigen Sie das Gehäuse mit einem leicht angefeuchteten Tuch und die Kontakte mit einem sauberen, trockenen Lappen. Verwenden Sie keine silikonhaltigen Pflegemittel. Hilti empfiehlt eine Überholung des Geräts nach 15.000 Crimpvorgängen.

Fehlerbehebung

Bei Störungen geben die LEDs am Akku Auskunft über den Zustand. Blinkt eine LED schnell gelb, ist das Gerät überlastet oder zu heiß. Blinkt eine LED schnell rot, ist der Akku gesperrt. Bei dauerhaft leuchtender roter LED mit Warnton liegt ein technisches Problem vor, das den Hilti Service erfordert.
