Bedienungsanleitung für Induktionsheizgerät GYS POWERDUCTION 110LG / 160LG / 220LG

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die Bedienungsanleitung für die Induktionsheizgeräte GYS POWERDUCTION 110LG, 160LG und 220LG. Es enthält wichtige Sicherheitsanweisungen, Anleitungen zur Inbetriebnahme, Bedienung, Wartung und Fehlerbehebung. Lesen Sie diese Anleitung vor der ersten Inbetriebnahme sorgfältig durch.

Beschreibung des Gerätes

Das Gerät verfügt über verschiedene Bedienelemente, darunter einen Hauptschalter, eine Heiztaste, Leistungsanzeigen, Einstellknöpfe für Leistung und Temperatur, sowie Anschlüsse für Zubehör wie Induktoren und Fußschalter.

Erste Inbetriebnahme

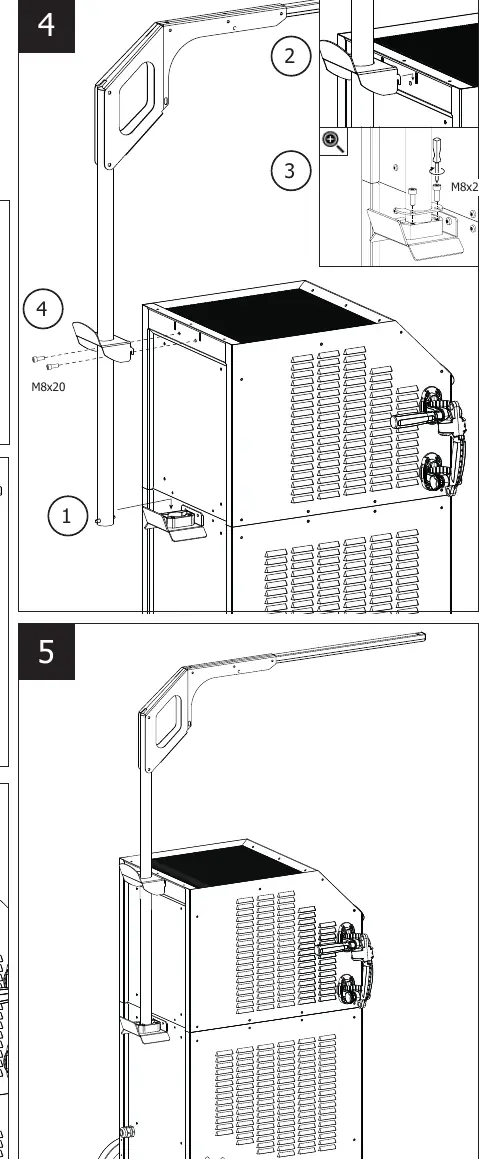

1. Montieren Sie das Gerät und legen Sie die Lanze auf die Halterung.
2. Schrauben Sie den Induktor und den Deckel des Tanks ab.
3. Füllen Sie den Tank mit speziellem Schweiß-Kühlmittel (7 l für 110LG, 30 l für 160LG/220LG).
4. Schließen Sie das Gerät an die Stromversorgung an und schalten Sie es ein.
5. Das Gerät startet und zeigt möglicherweise Fehler E-6 oder E-7 an.
6. Führen Sie den Entlüftungszyklus durch, indem Sie zweimal die Taste "Zubehörwechsel" drücken.
7. Sobald Kühlmittel aus der Lanze austritt, stoppen Sie den Zyklus.
8. Schrauben Sie den Induktor von Hand fest und führen Sie den Entlüftungszyklus erneut durch.
9. Das Gerät ist nun betriebsbereit.

Betriebshinweise

Schalten Sie das Gerät ein und drücken Sie die Heiztaste. Positionieren Sie den Induktor flach auf dem Werkstück. Drücken Sie die Taste an der Lanze oder das Pneumatikpedal, um den Heizvorgang zu starten. Achten Sie darauf, das Werkstück nicht zu lange an einer Stelle zu erhitzen, um ein Schmelzen zu vermeiden.

Wartung und Instandhaltung

Eine jährliche Wartung durch qualifiziertes Personal wird empfohlen. Trennen Sie das Gerät vor Wartungsarbeiten immer vom Stromnetz. Reinigen Sie das Gerät regelmäßig von Staub und prüfen Sie die elektrischen Anschlüsse sowie die Dichtheit des Kühlkreislaufs. Das Kühlmittel sollte jährlich gewechselt werden.

Spezielle Modi

• Zeitverzögerungsmodus: Ermöglicht die Steuerung der Heizzeit (1 bis 30 Sekunden).
• Zubehör-Wechsel Modus: Ermöglicht den sicheren Austausch von Induktoren.
• Entleerungsmodus: Zum vollständigen Entleeren des Kühlkreislaufs.
• Zwangskühlungs-Modus: Aktiviert die Lüfter manuell für längere Heizperioden.
• Außentemperaturregelung: Ermöglicht die Steuerung über externe Sensoren (Pyrometer/Thermoelement).
