Bedienungsanleitung für das Induktionsheizgerät GYS POWERDUCTION 10R

Wichtige Informationen aus der Anleitung

Das GYS POWERDUCTION 10R ist ein Induktionsheizgerät, das speziell zum Erhitzen von eisenhaltigen Metallteilen entwickelt wurde, um diese zu lösen (z. B. festsitzende Schrauben oder Muttern). Das Gerät ist für den industriellen Einsatz (Klasse A) konzipiert. Wichtiger Sicherheitshinweis: Aufgrund starker Magnetfelder dürfen Personen mit aktiven oder passiven Implantaten (z. B. Herzschrittmachern) das Gerät nicht bedienen oder sich in unmittelbarer Nähe aufhalten.

Produktbeschreibung

Das Gerät besteht aus einem Generator und einem Induktorkabel. Es arbeitet mit einer Leistung von 1250 W und einer Frequenz von 45-100 kHz. Es ist für den Betrieb an einer einphasigen 230V-Stromversorgung mit Schutzkontaktstecker ausgelegt.

Lieferumfang

Im Lieferumfang enthalten sind:

• Generator mit Induktorkabel
• 3 spiralförmige Drahtaufsätze (Ø 18 mm, 24 mm, 30 mm)
• 1 flexibler geflochtener Drahtaufsatz
• 1 biegsamer, gerader Drahtaufsatz

Montage und Inbetriebnahme

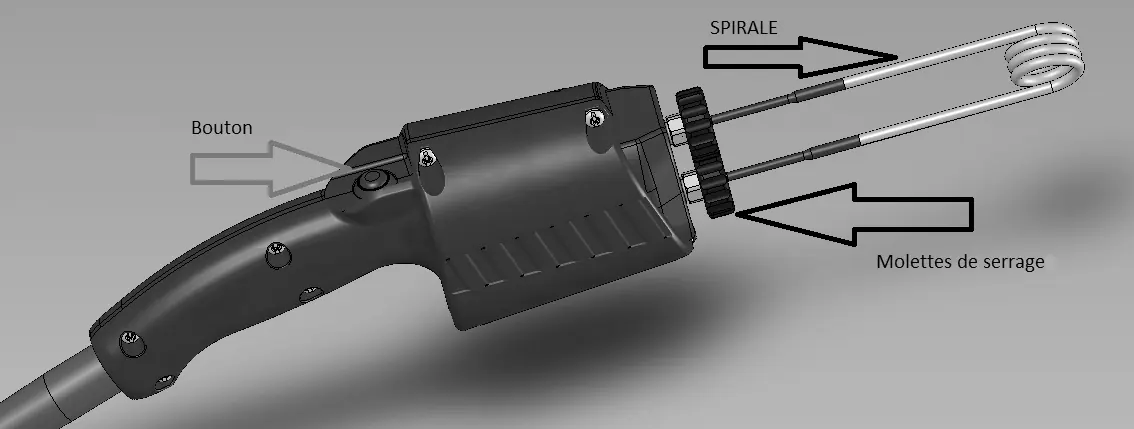

Wählen Sie den passenden Drahtaufsatz für Ihre Anwendung. Führen Sie die beiden Enden des Aufsatzes in die dafür vorgesehenen Bohrungen am Induktor ein und fixieren Sie diese durch Festziehen der Rändelschrauben. Achtung: Verwenden Sie zum Festziehen der Rändelschrauben kein Werkzeug, um Beschädigungen zu vermeiden. Eine 12er-Schlüsselweite kann lediglich zum Lösen verwendet werden.

Bedienung

Starten Sie das Gerät über den ON/OFF-Schalter. Die grüne LED leuchtet auf. Drücken Sie den Knopf am Induktor, um den Heizvorgang zu aktivieren. Halten Sie den Knopf gedrückt, solange der Heizvorgang aktiv sein soll. Die grüne LED blinkt während des aktiven Heizens.

Schutzfunktionen

Das Gerät verfügt über integrierte Schutzmechanismen:

• Thermischer Schutz: Die orangefarbene LED leuchtet. Der Auslöser ist inaktiv. Warten Sie, bis die LED erlischt.
• Überstromschutz: Die orangefarbene LED blinkt. Starten Sie das Gerät neu, um den Fehler zu beheben.
• Trigger-Fehler: Die orangefarbene LED leuchtet beim Einschalten. Überprüfen Sie den Auslöser und ersetzen Sie ihn bei Bedarf.

Anwendungshinweise

Für eine optimale Heizleistung sollte der Drahtaufsatz an die Form des Werkstücks angepasst werden. Bei Spiralen sollte das Werkstück mittig platziert werden. Bei flexiblen Aufsätzen empfiehlt es sich, den Draht mindestens dreimal um das Werkstück zu wickeln. Erhitzen Sie das Teil nicht länger als 30 Sekunden am Stück, um vorzeitigen Verschleiß der Aufsätze zu vermeiden.

Wartung und Pflege

Reinigen Sie das Gerät regelmäßig mit einem trockenen Tuch. Öffnen Sie das Gehäuse mindestens 2-3 Mal pro Jahr, um das Innere mit Druckluft von Staub zu befreien. Lassen Sie elektrische Verbindungen regelmäßig von qualifiziertem Personal prüfen. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel.

Sicherheitshinweise

Beachten Sie stets die Brand- und Explosionsgefahr. Halten Sie Spraydosen und Druckbehälter fern. Tragen Sie bei der Arbeit geeignete Schutzkleidung, Handschuhe und eine Schutzbrille. Achten Sie auf die Gefahr durch heiße Oberflächen und giftige Dämpfe, die beim Erhitzen bestimmter Materialien (z. B. Klebstoffe, beschichtete Metalle) entstehen können.
