Bedienungsanleitung für GVM-1000D LED-Videoleuchte
Erfahren Sie, wie Sie Ihre GVM-1000D LED-Videoleuchte einrichten, steuern und warten. Diese Anleitung enthält Details zu RGB-Modi, App-Steuerung, Master-Slave-Konfiguration und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die GVM-1000D ist ein professionelles Beleuchtungsgerät für Fotografie und Videoproduktion. Sie ist für den Einsatz in einem Temperaturbereich von -10°C bis 40°C ausgelegt. Das Gerät ist nicht wasserdicht und sollte vor Feuchtigkeit geschützt werden. Vor der Verwendung muss die Schutzabdeckung entfernt werden. Schauen Sie niemals direkt in die Lichtquelle, wenn diese eingeschaltet ist.
Produktübersicht
Die Leuchte bietet stufenloses Dimmen, RGB-Farben und einstellbare Farbtemperaturen. Sie verfügt über ein LCD-Display, 360°-Rotation und unterstützt die Steuerung über eine mobile App sowie einen Master-Slave-Modus für die Synchronisation mehrerer Leuchten.
Technische Daten
- Leistung: 45W
- Anzahl der LED-Perlen: 736
- Farbwiedergabeindex (CRI): ≥97
- Farbtemperatur: 3200K - 5600K
- HUE (Farbton): 0° - 360°
- Sättigung: 0% - 100%

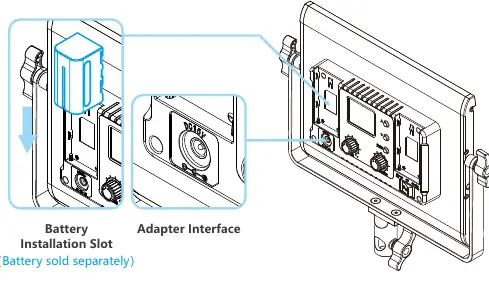

- Stromversorgung: DC 15V/4A oder Lithium-Batterien
- Gewicht: 1,2 kg
Installation

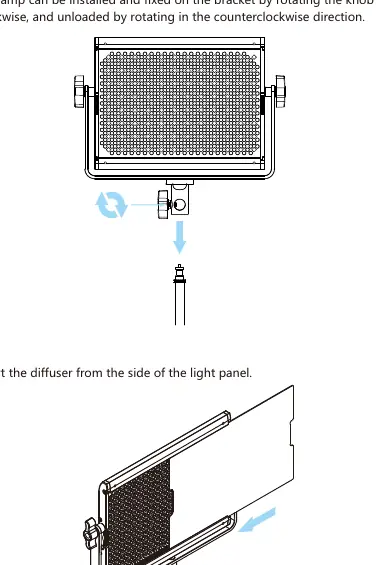

Montage auf Stativ
Die Leuchte kann auf einem Stativ befestigt werden. Drehen Sie den Knopf am Lampenhalter im Uhrzeigersinn, um sie zu fixieren, und gegen den Uhrzeigersinn, um sie zu lösen.
Diffusor und Zubehör

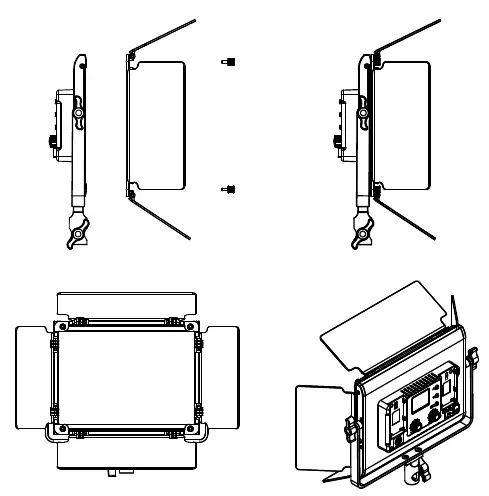

Der Diffusor wird seitlich in das Lichtpanel eingeschoben. Die mitgelieferten Lichtklappen (Light control folding) können montiert werden, um den Abstrahlwinkel zu steuern. Richten Sie dazu die Montagelöcher an den Scharnieren aus und befestigen Sie diese mit den Schrauben.
Bedienung und Steuerung

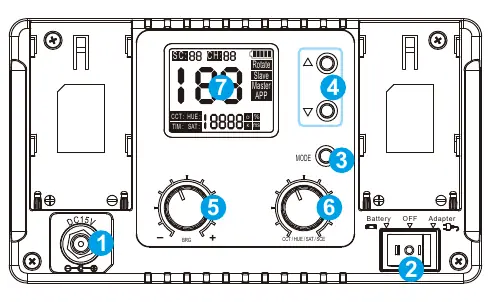

Die Steuerung erfolgt über Tasten und Drehregler an der Rückseite:
- Modus-Taste: Wechselt zwischen den Steuerungsmodi (Rotate, Slave, Master, APP).
- Multifunktionsknopf: Dient zum Umschalten zwischen Farbtemperatur, HUE und Sättigung. Ein langer Druck (3 Sek.) aktiviert/deaktiviert den Szenenmodus.
- Helligkeitsregler: Passt die Lichtintensität an.
- Kanalwahl: Ermöglicht die Einstellung des Kanals im Master/Slave-Betrieb.
App-Steuerung
Laden Sie die "GVM LED" App herunter. Schalten Sie die Leuchte in den APP-Modus. Aktivieren Sie Bluetooth und GPS auf Ihrem Smartphone. Suchen Sie in der App nach dem Gerät "BT_LED" und verbinden Sie es. Über die App können Sie Helligkeit, Farbe, Szenen und Kanäle steuern.
Fehlerbehebung
Bei Problemen prüfen Sie zunächst die Stromversorgung und die Moduseinstellungen. Wenn die Leuchte nicht auf den Regler reagiert, stellen Sie sicher, dass sie sich nicht im Slave-Modus befindet. Bei Verbindungsproblemen mit der App prüfen Sie, ob Bluetooth und GPS aktiviert sind und die Leuchte im APP-Modus ist.
Wartung und Sicherheit
Reinigen Sie das Gerät nur mit einem trockenen, weichen Tuch. Verwenden Sie keine Reinigungsmittel. Trennen Sie bei längerer Nichtbenutzung die Stromversorgung und entfernen Sie die Batterien. Modifizieren Sie das Gerät nicht eigenmächtig, da dies zum Verlust der Garantie führt.
Praktische Hilfe
Typische Probleme
Die Betriebsanzeige leuchtet nicht.
Prüfen Sie, ob das Netzteil korrekt angeschlossen ist oder ob der Akku leer ist.
Helligkeits-/Farbtemperaturregler reagiert nicht.
Prüfen Sie, ob sich das Gerät im Slave-Modus befindet. Wechseln Sie in den Master- oder Rotate-Modus.
App kann keine Verbindung herstellen.
Stellen Sie sicher, dass die Leuchte im APP-Modus ist, Bluetooth und GPS am Smartphone aktiviert sind und Sie in der App nach 'BT_LED' suchen.
Keine RGB-Farben sichtbar.
Prüfen Sie, ob der Sättigungswert (SAT) auf 0 steht. Erhöhen Sie den Sättigungswert.
Vor der Verwendung
- Entfernen Sie die Schutzabdeckung vor dem Einschalten.
- Prüfen Sie, ob die Stromversorgung (Netzteil oder Akkus) korrekt angeschlossen ist.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen -10°C und 40°C liegt.
- Montieren Sie die Leuchte fest auf einem geeigneten Stativ.
- Prüfen Sie, ob der Diffusor korrekt eingeschoben ist.
Abbildungen und Diagramme
- Die Rückseite enthält das LCD-Display, den Netzschalter, den DC-Eingang, den Batterie-Slot sowie die Drehregler für Helligkeit und Moduswahl.
- Die U-Halterung ermöglicht eine 360°-Rotation des Panels.
Modellkompatibilität
- Erfordert die 'GVM LED' App für mobile Steuerung.
- Benötigt zwei Lithium-Batterien für den Akkubetrieb (separat erhältlich).
- Kompatibel mit Standard-Lichtstativen.
