Serviceanleitung für Grundig M 100-CDC CD-Wechsler
Detaillierte Serviceanleitung und Bedienungshinweise für den Grundig M 100-CDC CD-Wechsler. Enthält Anweisungen zur Demontage, Wartung, Schaltpläne und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine Serviceanleitung für den Grundig M 100-CDC CD-Wechsler. Es enthält technische Daten, Anweisungen zur Demontage, Wartungshinweise, Schaltpläne sowie Auszüge aus der Bedienungsanleitung. Das Gerät ist ein HiFi 3-Disc-Karussell-CD-Wechsler mit einem hochleistungsfähigen DAC.
Installation und Anschluss
Stellen Sie bei der Aufstellung sicher, dass das Gerät ausreichend belüftet ist. Ein Freiraum von mindestens 3 cm an den Seiten und oben sowie 5 cm an der Rückseite wird empfohlen. Verlegen Sie das Netzkabel entfernt von Tonsignalleitungen, um Störungen zu vermeiden. Der Anschluss an einen Verstärker erfolgt über die ANALOG OUTPUT-Buchsen (L/R) oder DIGITAL OUTPUT. Die RC-BUS-Verbindung ermöglicht die Fernbedienung über kompatible Grundig-Verstärker.
Bedienung

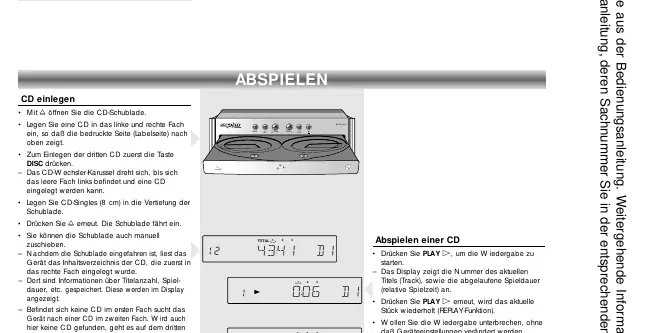

Der CD-Wechsler bietet Funktionen wie CD-Auswahl, Zufallswiedergabe, Wiederholfunktion und einen 40-Titel-Programmspeicher. Die Tape-Edit-Funktion ermöglicht das einfache Kopieren von CDs auf Kassette. Während der Wiedergabe einer CD können die anderen beiden CDs im Karussell ausgetauscht werden.
Wartung und Demontage

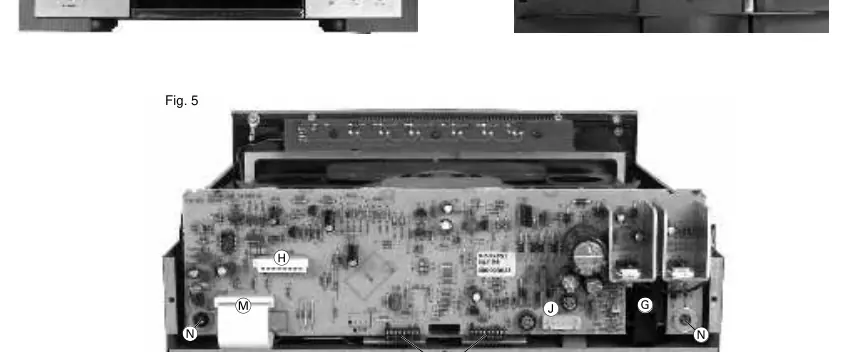

Die Anleitung enthält detaillierte Schritte zur Demontage des Gehäuses, des CD-Laufwerks, der Leiterplatten und der Pick-Up-Einheit. Achten Sie beim Öffnen des Gehäuses darauf, die Schrauben gemäß den Abbildungen zu entfernen. Ein Schmierplan ist enthalten, um die beweglichen Teile des Laufwerks ordnungsgemäß zu warten. Verwenden Sie nur das spezifizierte Fett (Sach-Nr. 75988-002.36).
Testmodus
Der Testmodus kann aktiviert werden, indem die Tasten "CANCEL" und "/" gedrückt gehalten werden, während das Gerät eingeschaltet wird. Im Display erscheint "CDC100V1". Der Modus ermöglicht Tests für den Schlitten, den Discmotor, den Fokus und die Radialbewegung sowie einen Display- und Tastentest.
Technische Daten
- Frequenzgang: 20...20.000 Hz (±0,5 dB)
- Signal-Rausch-Verhältnis: ≥95 dB
- Klirrfaktor (THD): ≤0,005% (0 dB, 1 kHz)
- Dynamikbereich: ≥92 dB
- Stromversorgung: 230 V~, 50/60 Hz
- Leistungsaufnahme: ≤12 W
- Abmessungen (B x H x T): 270 x 95 x 340 mm
- Gewicht: ca. 3,8 kg
Herstellerinformationen
Grundig
Praktische Hilfe
Typische Probleme
Display zeigt 'NO DISC'
Das Gerät konnte in keinem der Fächer eine CD finden. Überprüfen Sie, ob die CDs korrekt eingelegt sind.
CD-Wechsler reagiert nicht auf Fernbedienung
Überprüfen Sie die RC-BUS-Verbindung zwischen dem CD-Wechsler und dem Verstärker.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät an 230V~, 50/60 Hz angeschlossen ist.
- Achten Sie auf ausreichende Belüftung (3 cm seitlich/oben, 5 cm hinten).
- Prüfen Sie die korrekte Verbindung der Audiokabel (L=weiß, R=rot).
- Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Verbindungen hergestellt werden.
Technische Daten in der Praxis
- Frequenzgang
- Gibt den Bereich der wiedergegebenen Frequenzen an (20-20.000 Hz) mit einer Abweichung von maximal ±0,5 dB.
- Klirrfaktor (THD)
- Ein Maß für die Signalverzerrung; ein niedrigerer Wert (≤0,005%) bedeutet eine reinere Klangwiedergabe.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Explosionszeichnungen des CD-Laufwerks und des Gehäuses.
- Schaltpläne für die Steuer-, Netzteil-, Display- und CD-Wechsler-Platinen sind enthalten.

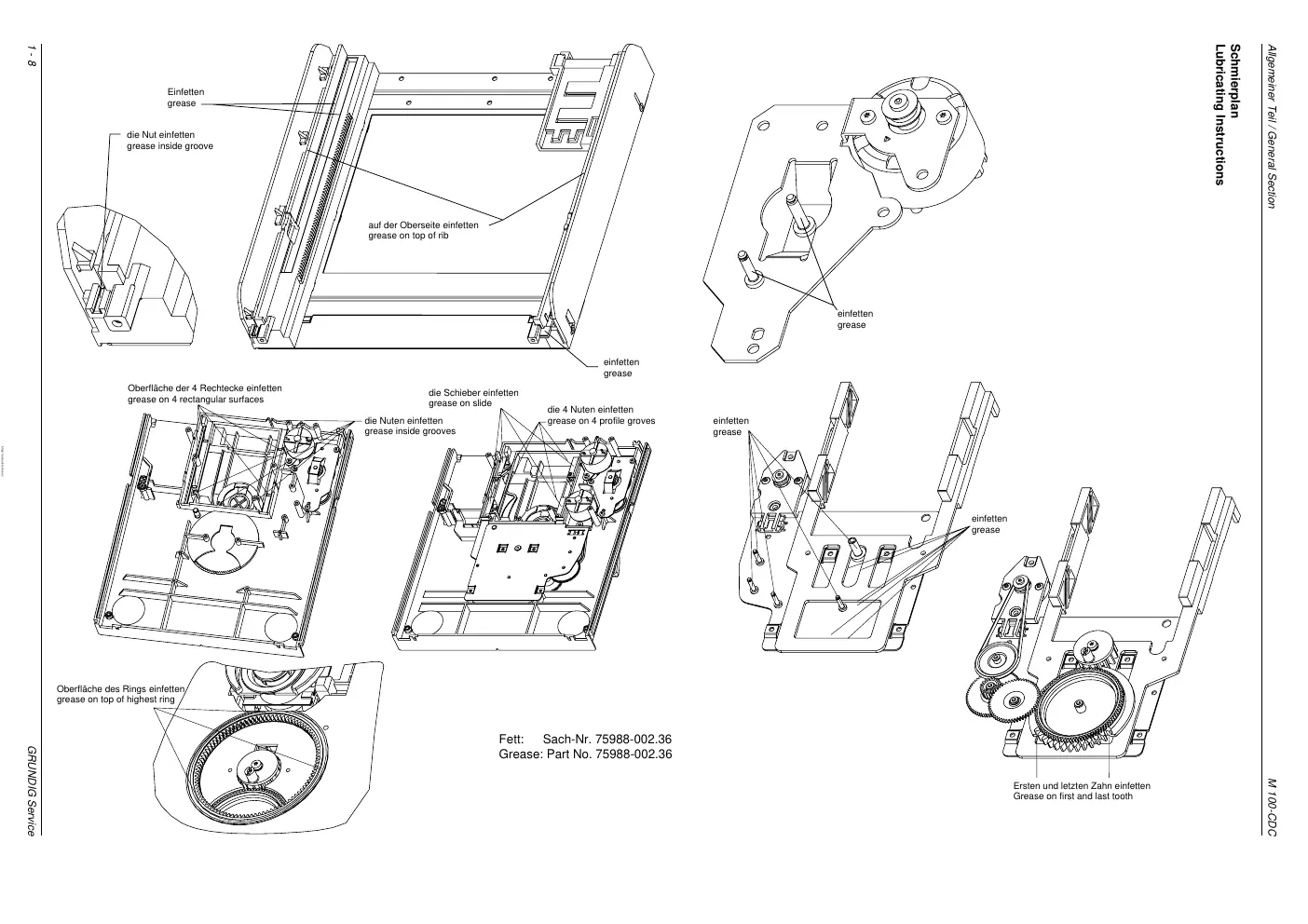

- Ein Schmierplan zeigt genau, welche Teile des Laufwerks gefettet werden müssen.
