Bedienungsanleitung für GoodWe GT G1 100-150kW Wechselrichter

Wichtige Informationen aus der Anleitung

Dieses Dokument richtet sich an qualifizierte Fachkräfte, die mit lokalen Vorschriften, elektrischen Systemen und dem GoodWe GT G1 100-150kW Wechselrichter vertraut sind. Die Anleitung deckt die Installation, den elektrischen Anschluss, die Inbetriebnahme, Fehlerbehebung und Wartung ab. Vor der Installation müssen die Sicherheitshinweise und die technischen Spezifikationen sorgfältig gelesen werden.

Sicherheitshinweise

Der Betrieb des Wechselrichters erfordert strikte Einhaltung der Sicherheitsregeln, um Verletzungen oder Sachschäden zu vermeiden:

• Verwenden Sie isolierte Werkzeuge und tragen Sie persönliche Schutzausrüstung (PSA).
• Trennen Sie vor Arbeiten am Gerät alle Stromquellen und warten Sie 5 Minuten, bis die Komponenten vollständig entladen sind.
• Stellen Sie sicher, dass PV-Module und das Montagesystem ordnungsgemäß geerdet sind.
• Installieren Sie das Gerät nicht in der Nähe von brennbaren, explosiven oder korrosiven Materialien.

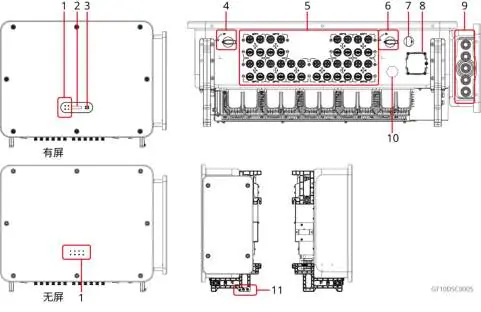

Produktbeschreibung

Der GT-Wechselrichter ist ein dreiphasiger PV-String-Wechselrichter, der Gleichstrom in Wechselstrom umwandelt und in das Stromnetz einspeist. Das Gerät verfügt über integrierte Schutzfunktionen wie AFCI (Lichtbogenerkennung) und RCMU (Fehlerstromüberwachung). Die Statusanzeige erfolgt über LED-Leuchten, die den Betriebszustand und Fehler anzeigen.

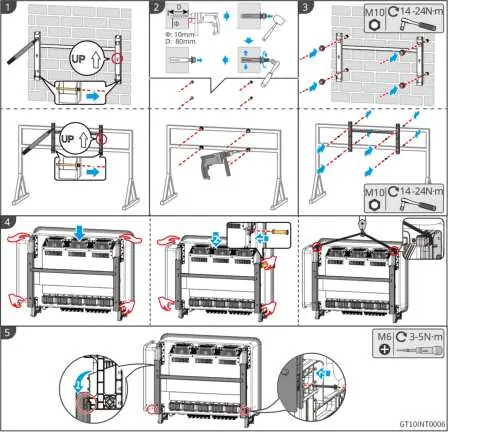

Installation

Die Installation muss an einem gut belüfteten Ort erfolgen, der vor direkter Sonneneinstrahlung, Regen und Schnee geschützt ist. Der Wechselrichter sollte vertikal oder mit einer maximalen Neigung von 15 Grad montiert werden. Achten Sie auf ausreichende Abstände für die Belüftung (mindestens 500mm seitlich und oben/unten).

Elektrische Anschlüsse

Alle elektrischen Verbindungen müssen von qualifiziertem Personal durchgeführt werden:

• PE-Kabel: Muss sicher angeschlossen sein.

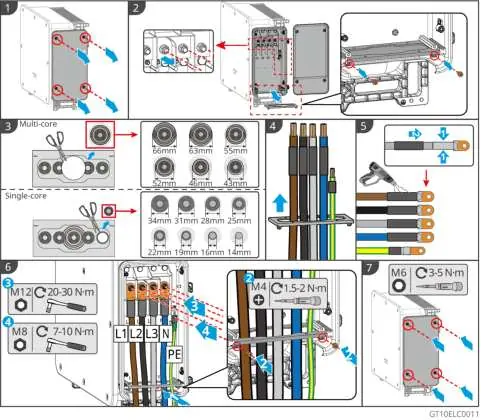

• AC-Ausgang: Verwenden Sie geeignete Kabelquerschnitte und stellen Sie sicher, dass die Phasen L1, L2, L3, N und PE korrekt zugeordnet sind.

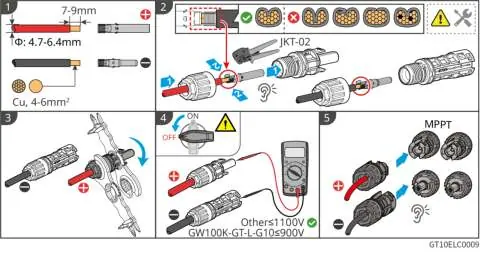

• DC-Eingang: Verwenden Sie die mitgelieferten DC-Steckverbinder. Achten Sie auf die korrekte Polarität (PV+ und PV-).

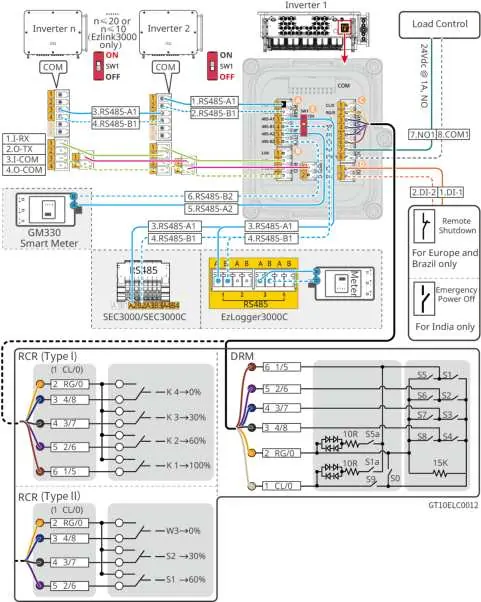

• Kommunikation: Der Wechselrichter unterstützt RS485, WiFi, LAN, Bluetooth und PLC für die Überwachung und Steuerung.

Inbetriebnahme

Vor dem Einschalten müssen folgende Punkte geprüft werden:

• Sichere Montage des Wechselrichters.
• Korrekte und sichere Verbindung aller Kabel (PE, DC, AC, Kommunikation).
• Versiegelung ungenutzter Anschlüsse.
• Übereinstimmung von Spannung und Frequenz am Anschlusspunkt mit den Netzvorgaben.

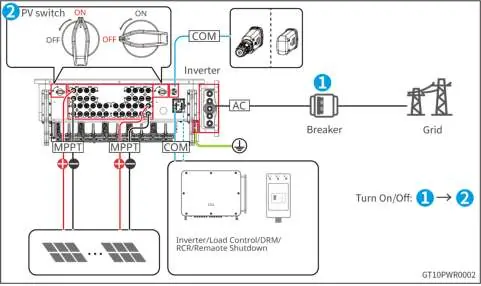

Die Inbetriebnahme erfolgt durch Einschalten des AC-Schalters zwischen Wechselrichter und Netz, gefolgt vom Einschalten des DC-Schalters am Wechselrichter.

Wartung und Fehlerbehebung

Regelmäßige Wartung umfasst die Reinigung der Kühlkörper und Lufteinlässe, die Überprüfung der elektrischen Verbindungen und die jährliche Wartung des Lüftermoduls. Bei Fehlern zeigt der Wechselrichter den Status über die LED-Anzeige an. Viele Fehler (z.B. Netzüberspannung) beheben sich automatisch, sobald die Netzbedingungen wieder normal sind. Bei hartnäckigen Fehlern (z.B. interne Hardware-Fehler) trennen Sie das Gerät von der Stromversorgung und kontaktieren Sie den Kundendienst.

Technische Daten

Die Serie umfasst Modelle mit 100kW und 150kW Nennleistung. Beide Modelle bieten einen hohen Wirkungsgrad (bis zu 99%), Schutzart IP66 und unterstützen eine Vielzahl von Kommunikationsprotokollen wie Modbus-RTU und Modbus-TCP.
