Diese Kurzanleitung dient der schnellen Installation und Inbetriebnahme der Sungrow 1-Phasen-Hybrid-Wechselrichter der SH-Serie. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal erfolgen, das in der Installation und Inbetriebnahme elektrischer Anlagen geschult ist. Vor Beginn der Arbeiten müssen alle Sicherheitshinweise gelesen und verstanden werden. Bei Wartungsarbeiten ist der Wechselrichter von allen externen Stromquellen zu trennen; berühren Sie spannungsführende Teile erst 10 Minuten nach der Trennung.
Montage

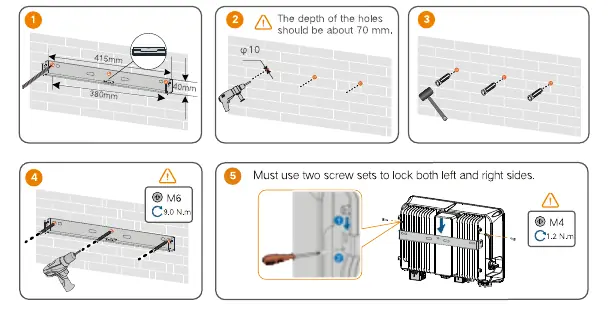

Wählen Sie einen geeigneten Montageort, der die Umgebungstemperatur- und Feuchtigkeitsvorgaben erfüllt. Der Wechselrichter muss mit der mitgelieferten Wandhalterung montiert werden. Verwenden Sie für die Befestigung M6-Schrauben und bohren Sie Löcher mit einer Tiefe von ca. 70 mm. Achten Sie auf ausreichende Abstände zu anderen Geräten und Hindernissen, um eine ordnungsgemäße Belüftung zu gewährleisten.
Elektrische Anschlüsse
Die Verkabelung muss gemäß den lokalen Vorschriften erfolgen. Zu den erforderlichen Anschlüssen gehören:
- PE (Erdung): Muss ordnungsgemäß mit dem Gehäuse verbunden werden.

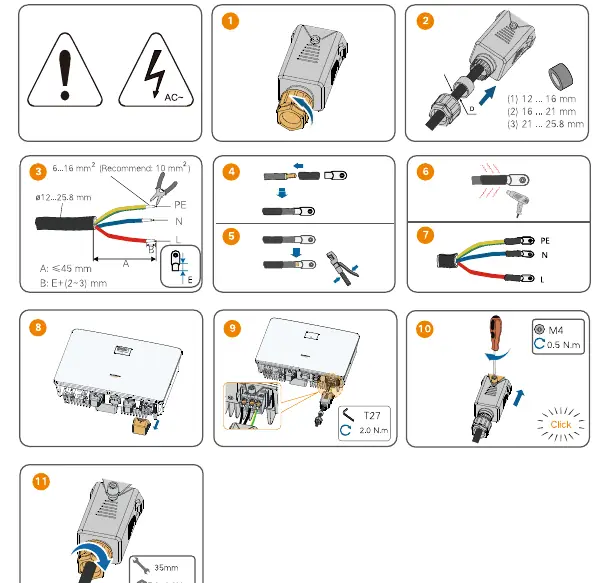

- AC-Anschluss: Anschluss an das Stromnetz unter Verwendung der mitgelieferten Stecker.

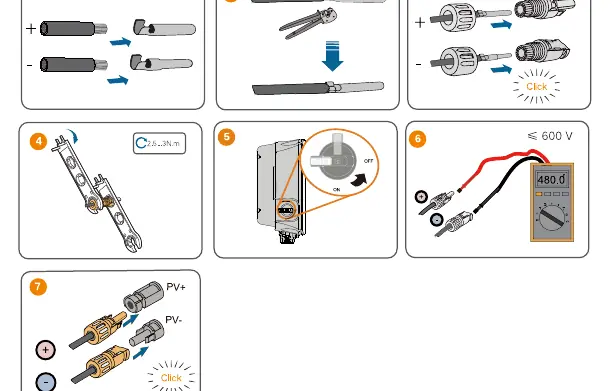

- DC-Anschluss (PV): Anschluss der PV-Strings an die entsprechenden Eingänge. PV3 und PV4 sind bei diesem Hybrid-Wechselrichter nicht anwendbar.

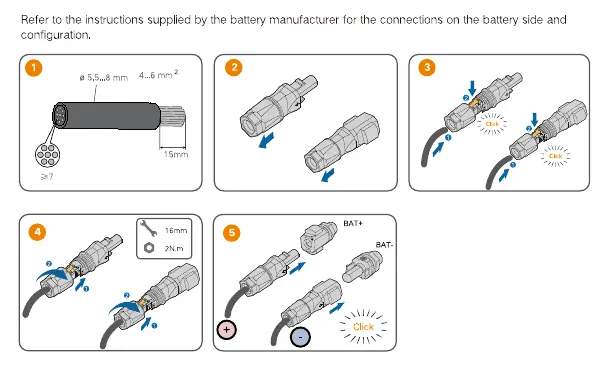

- Batterieanschluss: Anschluss der Batterie gemäß den Anweisungen des Batterieherstellers.
- Kommunikation (COM): Anschluss für Smart Energy Meter, RS485, CAN und DRM.
Stellen Sie sicher, dass alle Stecker fest sitzen und die Kabel korrekt isoliert sind.
Inbetriebnahme
Nach Abschluss der Installation und Überprüfung aller Anschlüsse kann das System in Betrieb genommen werden:
- Schalten Sie den AC-Leistungsschalter ein.
- Schalten Sie den DC-Schalter am Wechselrichter ein.
- Schalten Sie die Batterie manuell ein (falls erforderlich).
- Überprüfen Sie den Status über die LED-Anzeige am Gerät.
Die LED-Anzeige gibt Auskunft über den Betriebszustand: Dauerhaftes Leuchten bedeutet Normalbetrieb, Blinken signalisiert Standby oder Startvorgang, und ein rotes Leuchten weist auf einen Systemfehler hin.
Herstellerinformationen
Sungrow Power Supply Co., Ltd.
Praktische Hilfe
Typische Probleme
Wechselrichter startet nicht
Überprüfen Sie, ob der AC-Leistungsschalter und der DC-Schalter am Gerät eingeschaltet sind.
LED leuchtet rot
Ein Systemfehler ist aufgetreten. Berühren Sie die LED-Anzeige, um Fehlercodes anzuzeigen.
Batterie wird nicht erkannt
Überprüfen Sie die Verkabelung der Kommunikationsanschlüsse (RS485/CAN) und die Einstellungen gemäß Batteriehandbuch.
Vor der Verwendung
- Installation nur durch qualifiziertes Fachpersonal
- Paketinhalt auf Vollständigkeit prüfen
- Kabel auf Beschädigungen und Isolierung prüfen
- Persönliche Schutzausrüstung (PSA) tragen
- Sicherstellen, dass keine Spannung anliegt, bevor Stecker gezogen werden
Abbildungen und Diagramme
- Backup Wiring Diagram: Zeigt die korrekte Verdrahtung zwischen Wechselrichter, PV-Anlage, Batterie, Smart Meter und Lasten.
Modellkompatibilität
- PV3 und PV4 Eingänge sind bei diesem Hybrid-Wechselrichter nicht nutzbar.
- Die PE-Verdrahtung des Backup-Anschlusses ist für Australien und Neuseeland nicht erforderlich.
