Installationsanleitung für Sungrow 1-Phase PV Grid-Connected Inverter SG5.0RS-ADA /...
Schnellstartanleitung für die Installation und Inbetriebnahme der Sungrow 1-Phasen-PV-Wechselrichter der Serie SG5.0RS-ADA bis SG10RS. Enthält Sicherheitshinweise, Montageanleitung, Verkabelung (AC/DC) und LED-Statusanzeigen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der schnellen Installation und Inbetriebnahme der Sungrow 1-Phasen-PV-Wechselrichter. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal erfolgen, das über entsprechende Schulungen und Kenntnisse der lokalen Vorschriften verfügt. Vor Beginn der Arbeiten müssen alle Sicherheitshinweise gelesen und verstanden werden. Nach dem Trennen von allen Stromquellen sind 10 Minuten Wartezeit einzuhalten, bevor das Gehäuse geöffnet wird, um eine Entladung der internen Kondensatoren zu ermöglichen.
Montage

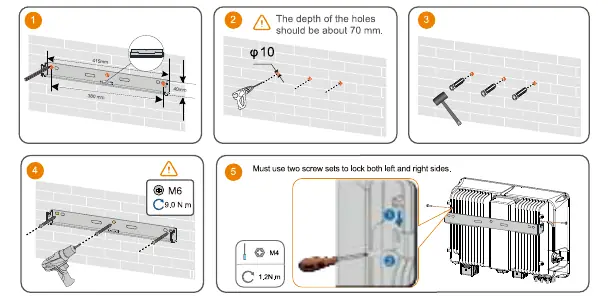

Der Wechselrichter muss an einem geeigneten Ort montiert werden, der die Umgebungstemperatur von -25 °C bis 60 °C und eine Luftfeuchtigkeit von 0-100 % berücksichtigt. Achten Sie auf ausreichende Abstände für die Belüftung: mindestens 500 mm nach oben, 300 mm zu den Seiten und 400 mm nach unten. Verwenden Sie die mitgelieferte Wandhalterung und geeignetes Befestigungsmaterial für den jeweiligen Wandtyp.
Elektrische Installation
Die elektrische Installation umfasst den PE-Anschluss (Erdung), den AC-Anschluss (Netz) und den DC-Anschluss (PV-Strings). Stellen Sie sicher, dass alle Kabel korrekt isoliert sind und die Spezifikationen den lokalen Normen entsprechen. Verwenden Sie für den AC-Anschluss die mitgelieferten Stecker und achten Sie auf die korrekte Belegung von L, N und PE. Beim DC-Anschluss sind die PV-Steckverbinder (MC4) zu verwenden. Prüfen Sie vor dem Anschluss die Polarität und Spannung der PV-Strings.
Kommunikation
Der Wechselrichter unterstützt verschiedene Kommunikationsoptionen, darunter WLAN (via WiNet-S Modul), Ethernet und COM2-Schnittstellen (RS485, Meter, DRM, RSD). Die Konfiguration erfolgt über die entsprechenden Anschlüsse an der Unterseite des Geräts.
Inbetriebnahme und LED-Anzeige
Nach Abschluss der Installation schalten Sie zuerst den AC-Schalter und dann den DC-Schalter ein. Der Status des Wechselrichters wird über das LED-Panel angezeigt. Im Normalbetrieb zeigt das Display abwechselnd die erzeugte Energie (E-day) und die aktuelle Leistung (Pac) an. Bei einem Fehler kann durch Berühren der LED-Anzeige der Fehlercode abgerufen werden. Ein blaues, leuchtendes LED-Symbol zeigt den Normalbetrieb an, während ein rotes Symbol auf einen Systemfehler hinweist.
Herstellerinformationen
Sungrow Power Supply Co., Ltd.
Praktische Hilfe
Typische Probleme
Wechselrichter startet nicht
AC- und DC-Verbindungen prüfen. Sicherstellen, dass der DC-Schalter auf 'ON' steht und 10 Minuten nach dem Trennen gewartet wurde.
Fehlercode auf dem Display
Berühren Sie die LED-Anzeige, um die Fehlercodes anzuzeigen und das Problem zu identifizieren.
Keine Kommunikation via WLAN/Ethernet
Prüfen Sie den korrekten Sitz des WiNet-S Moduls oder die RJ45-Verkabelung gemäß TIA/EIA 568A/B Standard.
Vor der Verwendung
- Qualifiziertes Personal für die Installation sicherstellen.
- Verpackungsinhalt auf Vollständigkeit prüfen (Wechselrichter, Halterung, Stecker).
- Geeignetes Werkzeug bereithalten (Bohrer, Multimeter, Crimpzange, Schraubendreher).
- Sicherheitsabstände am Montageort einhalten.
- Sicherstellen, dass die PV-Spannung die Grenzwerte nicht überschreitet.
Technische Daten in der Praxis
- SG5.0RS-ADA / SG8.0RS / SG9.0RS / SG10RS
- Modellreihe der 1-Phasen-PV-Wechselrichter.
Abbildungen und Diagramme
- Montageabstände: Mindestens 500 mm oben, 300 mm seitlich, 400 mm unten.

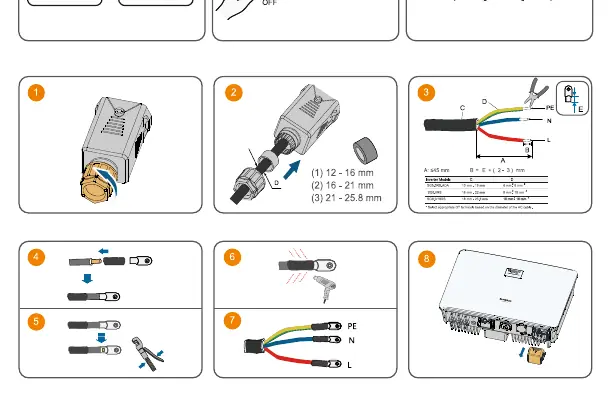

- AC-Anschluss: Kabelabisolierung und Aderendhülsen-Montage beachten.
- DC-Anschluss: MC4-Stecker korrekt crimpen und einrasten lassen.
Modellkompatibilität
- Nur für 1-Phasen-PV-Systeme geeignet.
- Kompatibel mit iSolarCloud App zur Überwachung.
- Erfordert lokale Netzkonfiguration durch Fachpersonal.
