Bedienungsanleitung für Solplanet Hybrid-Wechselrichter ASW 05-12kH-T2/T3

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Montage, Installation, Inbetriebnahme, Konfiguration, Bedienung, Fehlerbehebung und Außerbetriebnahme der Solplanet Hybrid-Wechselrichter der ASW 05-12kH-T2 und T3 Serie. Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden, das über Kenntnisse im Umgang mit Wechselrichtern, Batterien und elektrischen Anlagen verfügt.

Produktbeschreibung

Der Wechselrichter ist ein transformatorloses Hybrid-Gerät mit 2 oder 3 MPP-Trackern. Er wandelt Gleichstrom von PV-Modulen oder Batterien in netzkonformen Drehstrom um. Er verfügt über eine Backup-Funktion (EPS) zur Versorgung kritischer Lasten bei Netzausfall.

Montage

• Standort: Wählen Sie eine feste Oberfläche (Beton oder Mauerwerk). Die Umgebungstemperatur sollte unter 40°C liegen. Vermeiden Sie direkte Sonneneinstrahlung.
• Abstände: Halten Sie ausreichende Abstände zu Wänden und anderen Geräten ein, um eine gute Belüftung zu gewährleisten.
• Montage: Richten Sie die Wandhalterung horizontal aus, bohren Sie Löcher (10mm Durchmesser, ca. 70mm tief), setzen Sie Dübel ein und befestigen Sie die Halterung. Hängen Sie den Wechselrichter ein und sichern Sie ihn mit Schrauben.

Elektrischer Anschluss

• Netzanschluss: Dimensionieren Sie die Kabel gemäß lokaler Richtlinien. Der Wechselrichter verfügt über eine integrierte Fehlerstromüberwachung.
• DC-Anschluss: Verbinden Sie die PV-Module unter Beachtung der korrekten Polarität. Verwenden Sie nur die mitgelieferten DC-Steckverbinder.
• Batterieanschluss: Verwenden Sie nur von AISWEI zugelassene Lithium-Ionen-Batterien.

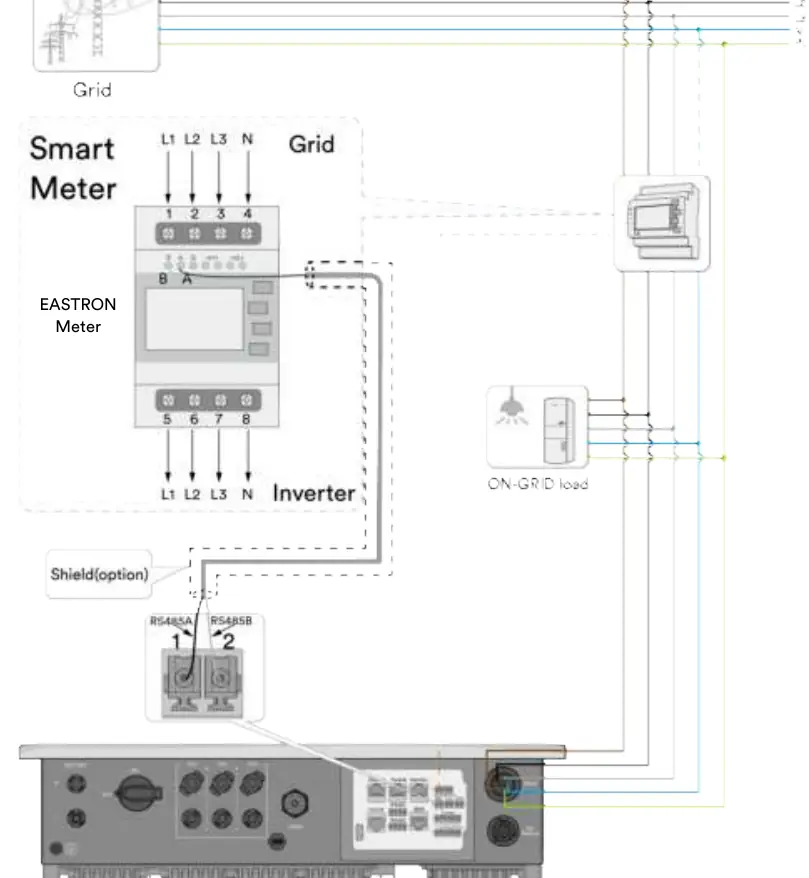

• Kommunikation: Der Wechselrichter verfügt über RS485-, CAN- und Ai-Dongle-Schnittstellen für die Überwachung und Steuerung.

Inbetriebnahme

1. Stellen Sie sicher, dass alle Anschlüsse korrekt sind.
2. Schalten Sie den DC-Schalter ein.
3. Verbinden Sie den Wechselrichter mit der Solplanet App, um Netzcode, Betriebsmodus und Batterieeinstellungen zu konfigurieren.
4. Schalten Sie die AC-Leistungsschalter ein.

Wartung

Reinigen Sie den DC-Schalter jährlich durch mehrmaliges Betätigen (ON/OFF). Reinigen Sie die Luftein- und -auslässe regelmäßig mit einer weichen Bürste, um eine Überhitzung zu vermeiden.

Fehlerbehebung

Bei Fehlern werden Event-Meldungen auf dem Display oder in der App angezeigt. Häufige Maßnahmen umfassen das Trennen von allen Energiequellen, eine Wartezeit von 3 Minuten und einen Neustart. Bei permanenten Fehlern (z.B. Code 10) kontaktieren Sie den Solplanet-Service.
