Installationsanleitung für Solplanet ASW 3000/3680/4000/5000-S Wechselrichter

Detaillierte Installationsanleitung für den Solplanet ASW 3000/3680/4000/5000-S Wechselrichter. Erfahren Sie alles über Montage, AC/DC-Anschluss, Kommunikation und Inbetriebnahme.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Inbetriebnahme der Solplanet ASW 3000/3680/4000/5000-S Wechselrichter. Die Installation darf nur von qualifizierten Technikern durchgeführt werden, die das vollständige Benutzerhandbuch gelesen haben. Der Wechselrichter ist für die Montage an einer soliden, vertikalen oder leicht nach hinten geneigten Wand (max. 15°) vorgesehen. Eine Montage auf Gipskartonplatten wird nicht empfohlen. Die Umgebungstemperatur sollte 40°C nicht überschreiten.

Montage des Wechselrichters

Der Wechselrichter wird mit einer Wandhalterung montiert:

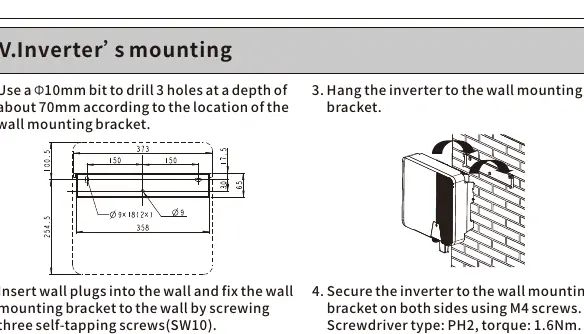

Montage der Wandhalterung
Montage der Wandhalterung
  • Bohren Sie 3 Löcher mit einem 10-mm-Bohrer in einer Tiefe von ca. 70 mm gemäß der Wandhalterung.
  • Setzen Sie Dübel ein und befestigen Sie die Wandhalterung mit drei selbstschneidenden Schrauben (SW10).
  • Hängen Sie den Wechselrichter in die Wandhalterung ein.
  • Sichern Sie den Wechselrichter beidseitig mit M4-Schrauben (Schraubendreher PH2, Drehmoment 1,6 Nm).

AC-Anschluss

Stellen Sie sicher, dass alle DC-Schalter und AC-Leitungsschutzschalter vor dem Anschluss getrennt sind.

  • Verwenden Sie Aderendhülsen gemäß DIN 46228-4.
  • Lösen Sie die Überwurfmutter des AC-Steckers.
  • Führen Sie die gecrimpten Leiter in die entsprechenden Klemmen ein und ziehen Sie die Schrauben mit dem beiliegenden Inbusschlüssel fest (Drehmoment 2,0 Nm).
  • Der PE-Leiter muss 2 mm länger sein als die L- und N-Leiter.
  • Stecken Sie den AC-Stecker in die Buchse am Wechselrichter.

DC-Anschluss

Vor dem Anschluss ist sicherzustellen, dass die PV-Module eine gute Isolierung gegen Erde aufweisen und die Leerlaufspannung die maximale Eingangsspannung des Wechselrichters nicht überschreitet.

  • Überprüfen Sie die Polarität der DC-Kabel.
  • Stellen Sie sicher, dass der DC-Schalter ausgeschaltet ist.
  • Trennen Sie die DC-Steckverbinder niemals unter Last.
  • Verwenden Sie die mitgelieferten DC-Steckverbinder mit Dichtungsstopfen, um den Schutzgrad zu gewährleisten.

Kommunikationseinrichtung

Die Kommunikationskabel müssen CAT-5E oder höherwertige geschirmte Kabel sein. Die Pinbelegung entspricht dem EIA/TIA 568B-Standard. Trennen Sie Kommunikationskabel von Stromkabeln und Störquellen. Bei Verwendung der Kommunikationsabdeckung darf nur ein Dichtungsstopfen entfernt werden, um das Kabel durchzuführen.

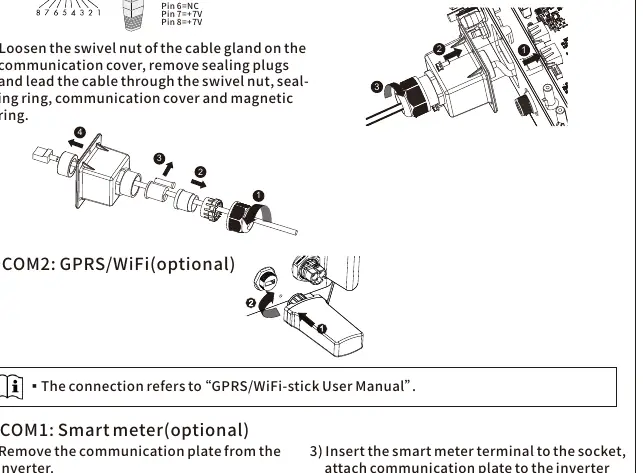

RS485-Anschlussbelegung
RS485-Anschlussbelegung

Inbetriebnahme

Nach Abschluss der Installation:

  1. Schalten Sie den AC-Leitungsschutzschalter zwischen Wechselrichter und Netz ein.
  2. Schalten Sie den DC-Schalter ein.
  3. Der Wechselrichter startet automatisch, sobald ausreichend DC-Leistung anliegt und die Netzbedingungen erfüllt sind.

Herstellerinformationen

Solplanet

Markenprofil

Praktische Hilfe

Typische Probleme

PE-Erdungsfehler

Überprüfen Sie, ob der Wechselrichter fest geerdet ist, oder kontaktieren Sie den AISWEI-Service.

DC-Steckverbinder unter Last getrennt

Dies ist gefährlich. Stellen Sie sicher, dass der DC-Schalter ausgeschaltet ist, bevor Sie Verbindungen trennen.

Wechselrichter macht Geräusche

Dies kann bei der Montage auf Gipskartonplatten oder ähnlichen Materialien auftreten; eine solide Wandmontage wird empfohlen.

Vor der Verwendung

  • Stellen Sie sicher, dass der Wechselrichter außerhalb der Reichweite von Kindern installiert ist.
  • Prüfen Sie, ob die Umgebungstemperatur unter 40°C liegt.
  • Stellen Sie sicher, dass alle DC-Schalter und AC-Leitungsschutzschalter getrennt sind.
  • Überprüfen Sie die Isolierung der PV-Module gegen Erde.
  • Stellen Sie sicher, dass die Leerlaufspannung der PV-Module die maximale Eingangsspannung nicht überschreitet.
  • Prüfen Sie die Polarität der DC-Kabel.

Technische Daten in der Praxis

Max. DC-Eingangsspannung
580V; darf an kalten Tagen nicht überschritten werden.
Schutzart IP65
Staubdicht und Schutz gegen Strahlwasser; für den Außenbereich geeignet.
Betriebstemperatur
-25°C bis +60°C.
Max. Betriebshöhe
4000m (Leistungsreduzierung/Derating über 3000m).

Abbildungen und Diagramme

  • Die Wandhalterung erfordert 3 Bohrlöcher mit 10 mm Durchmesser und 70 mm Tiefe.
  • Der PE-Leiter muss im AC-Anschluss 2 mm länger sein als die L- und N-Leiter.
  • Die AC-Kabelabmantelung sollte 53 mm für den Außenmantel und 13 mm für die Adern betragen.

Modellkompatibilität

  • Nur für PV-Module der Schutzklasse II (IEC 61730, Anwendungsklasse A) geeignet.
  • PV-Module mit hoher Erdkapazität dürfen 1µF nicht überschreiten.
  • Kommunikationskabel müssen CAT-5E oder höherwertig sein.
