Bedienungsanleitung für GoodWe ET 15-30kW Energiespeichersystem
Schnellstartanleitung und technischer Leitfaden für das GoodWe ET 15-30kW Energiespeichersystem. Enthält Informationen zu Installation, Verkabelung, Konfiguration und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als umfassender Leitfaden für die Installation, Konfiguration, Wartung und Fehlerbehebung des GoodWe ET 15-30kW Energiespeichersystems. Es richtet sich an qualifiziertes Fachpersonal. Vor Beginn aller Arbeiten müssen die Sicherheitshinweise gelesen werden, um Gefahren wie Stromschläge oder Sachschäden zu vermeiden.

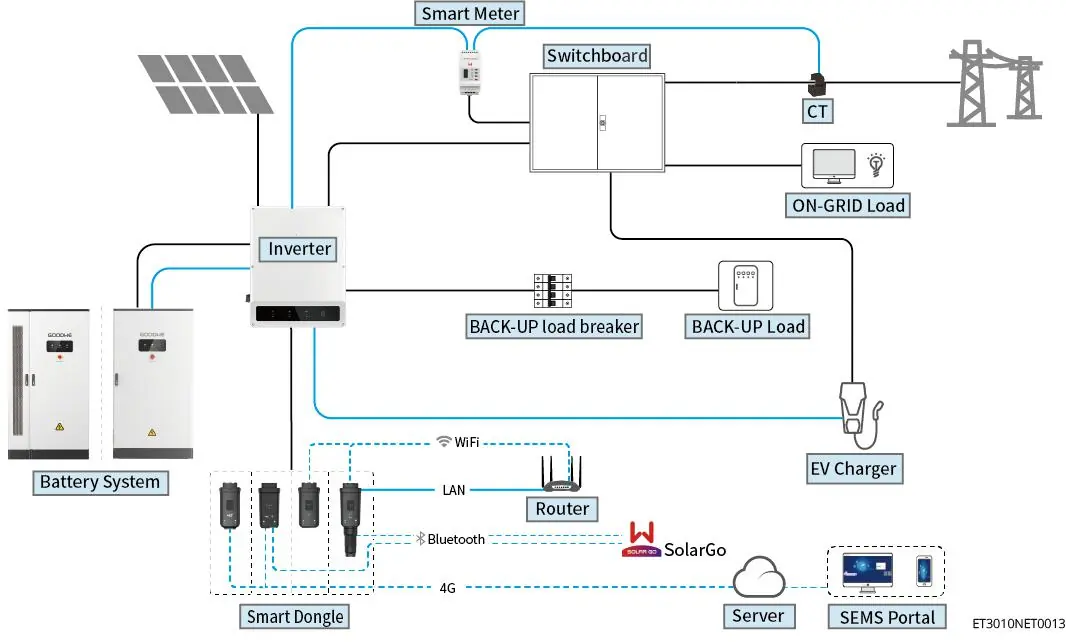

Systemübersicht
Das System besteht aus folgenden Hauptkomponenten:
- Wechselrichter: ET 15-30kW Serie.
- Batteriesystem: Lynx C 60kWh oder BAT-Serie (61.4-112.6kWh).
- Smart Meter: GM3000, GM330 oder GMK330 zur Überwachung von Spannung, Strom und Systemleistung.
- Kommunikationsmodule: WiFi/LAN Kit, 4G Kit oder Ezlink3000.

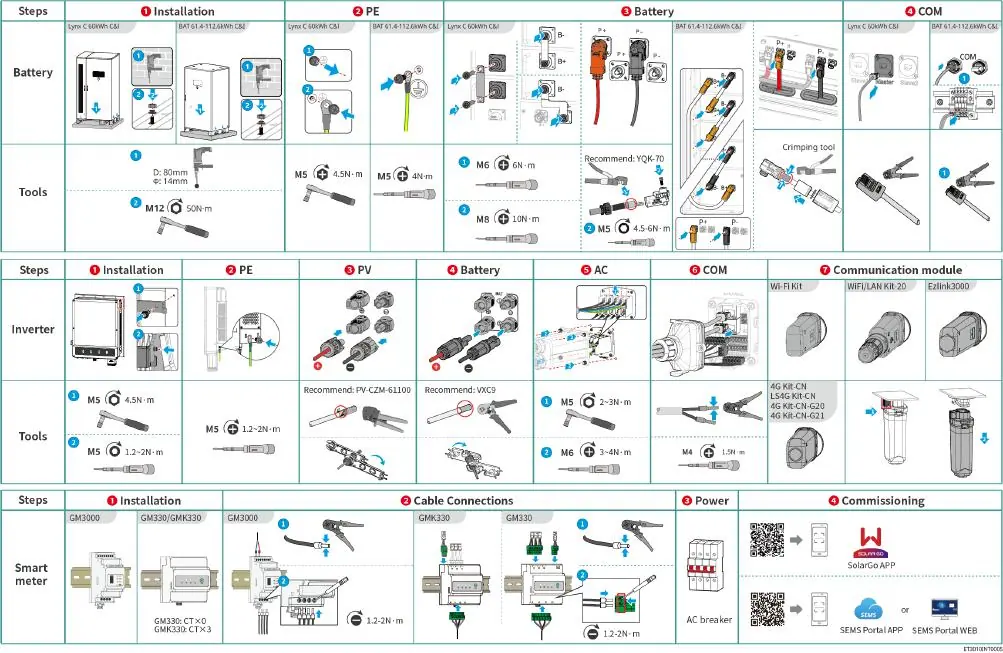

Installation

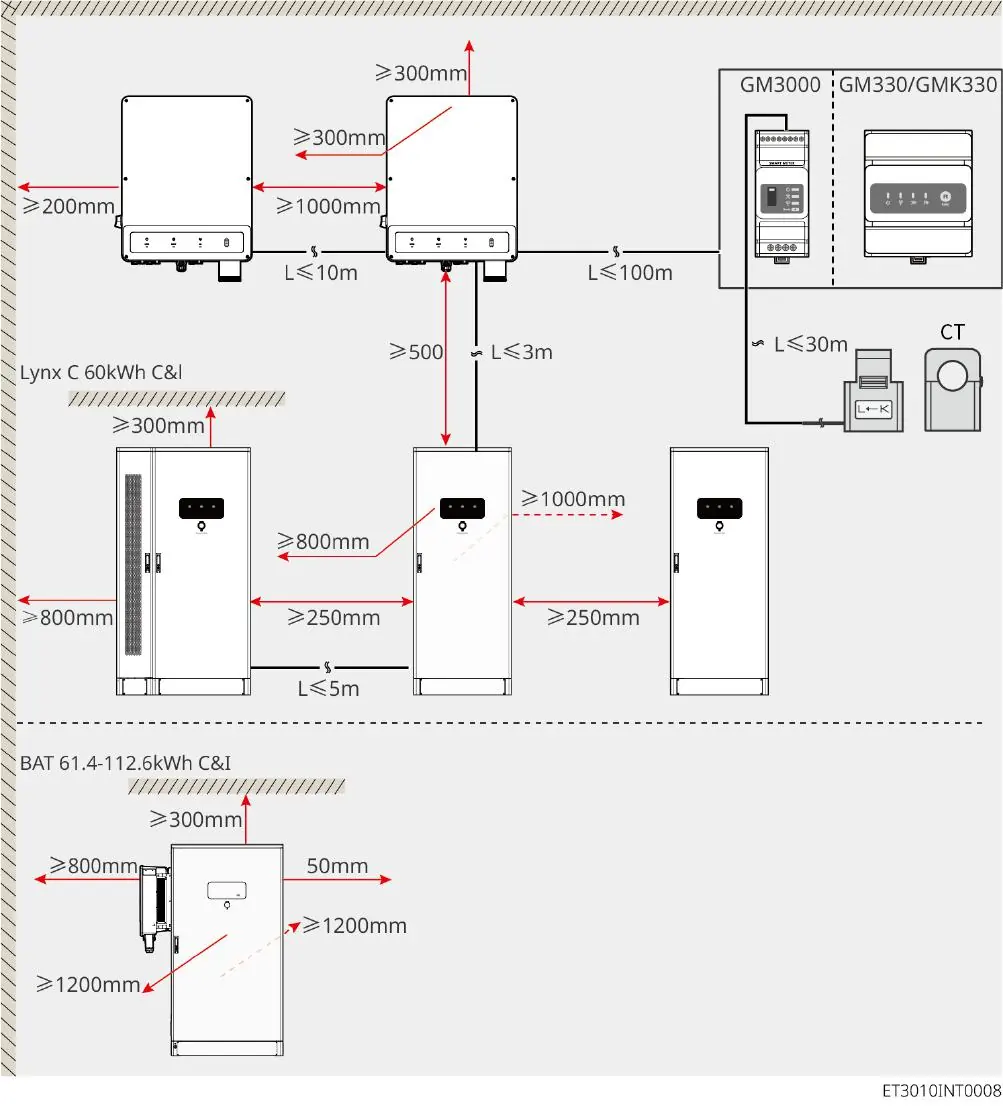

Die Installation muss auf einer stabilen, nicht brennbaren Oberfläche erfolgen. Beachten Sie die Umgebungsanforderungen (Schutz vor direkter Sonneneinstrahlung, Regen, Schnee). Stellen Sie sicher, dass der Installationsort für Kinder unzugänglich ist und ausreichend Platz für Belüftung und Wartung vorhanden ist.
Verkabelung
Alle elektrischen Anschlüsse müssen von qualifiziertem Personal unter Einhaltung lokaler Vorschriften durchgeführt werden. Vor Arbeiten am System müssen alle vorgeschalteten Schutzschalter ausgeschaltet werden. Achten Sie auf die korrekte Polarität bei PV- und Batterieanschlüssen. Verwenden Sie nur die mitgelieferten Steckverbinder.

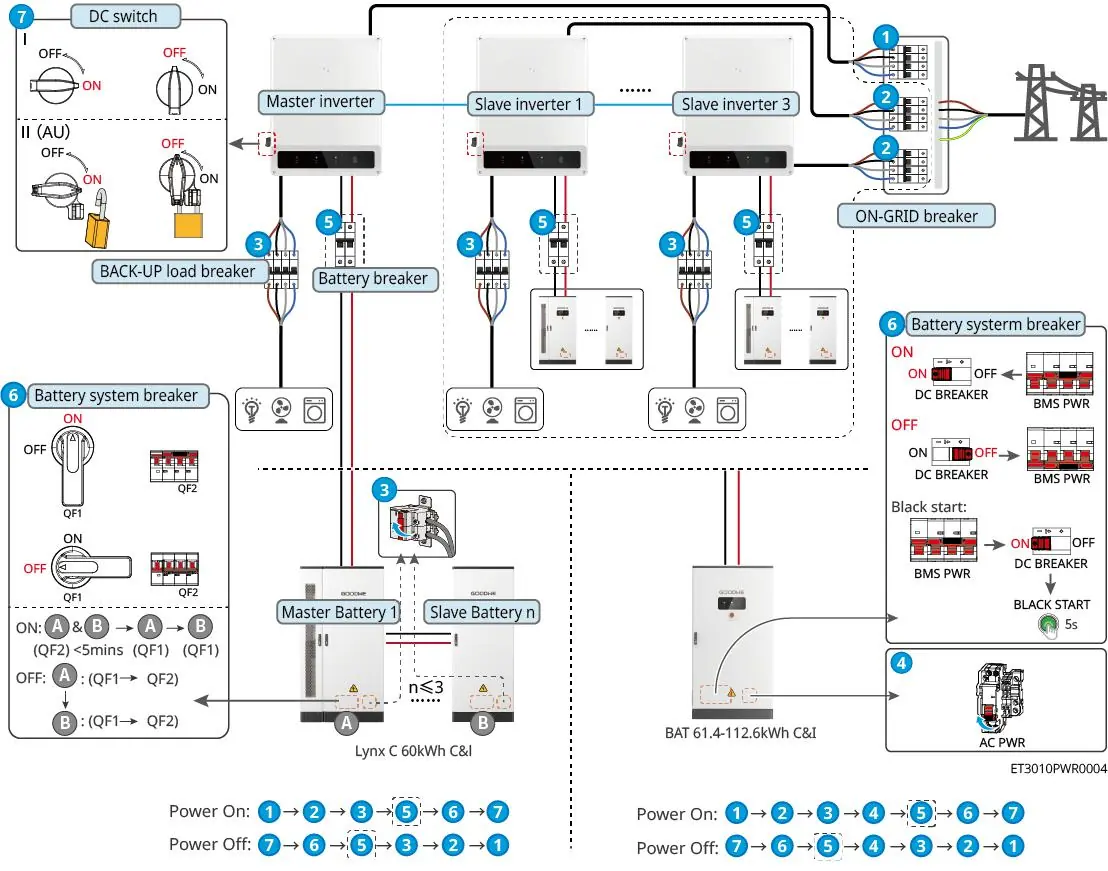

Inbetriebnahme und Konfiguration
Die Inbetriebnahme erfolgt über die SolarGo-App oder das SEMS-Portal. Nach der Installation können über die App Kommunikationsparameter, Sicherheitsnormen, Leistungsbegrenzungen und Batteriemodi (z.B. Eigenverbrauch, Backup, TOU) konfiguriert werden.
Wartung und Fehlerbehebung
Regelmäßige Wartung umfasst die Überprüfung der Belüftung, der elektrischen Verbindungen und der Dichtheit. Bei Fehlern zeigt das System Fehlercodes an. Die Anleitung enthält eine detaillierte Tabelle zur Fehlerbehebung (z.B. F01 für Netzfehler, F02 für Überspannung), die Ursachen und empfohlene Maßnahmen beschreibt.
Praktische Hilfe
Typische Probleme
Netzfehler (F01)
Überprüfen Sie die Netzspannung und die AC-Leitung/Schutzschalter.
Überspannungsschutz (F02)
Überprüfen Sie, ob die Netzspannung innerhalb der zulässigen Grenzen liegt. Kontaktieren Sie bei häufigem Auftreten den Netzbetreiber.
Kommunikationsfehler mit Smart Meter (F140)
Überprüfen Sie die Verkabelung der Kommunikationsleitung zwischen Wechselrichter und Zähler.
Batterie-Kommunikationsfehler
Stellen Sie sicher, dass die BMS-Kommunikationskabel korrekt angeschlossen sind und die Abschlusswiderstände korrekt gesetzt sind.
Vor der Verwendung
- Überprüfen Sie die äußere Verpackung auf Schäden.
- Stellen Sie sicher, dass das Modell korrekt ist.
- Prüfen Sie, ob alle gelieferten Komponenten (Wechselrichter, Zubehör) vorhanden sind.
- Stellen Sie sicher, dass der Installationsort trocken und stabil ist.
- Vergewissern Sie sich, dass qualifiziertes Personal für die Installation bereitsteht.
Technische Daten in der Praxis
- Nennleistung
- 15kW bis 30kW je nach Modell (GW15K-ET bis GW30K-ET).
- Batteriespannung
- Nennspannung 500V, Arbeitsbereich 200-800V.
Abbildungen und Diagramme

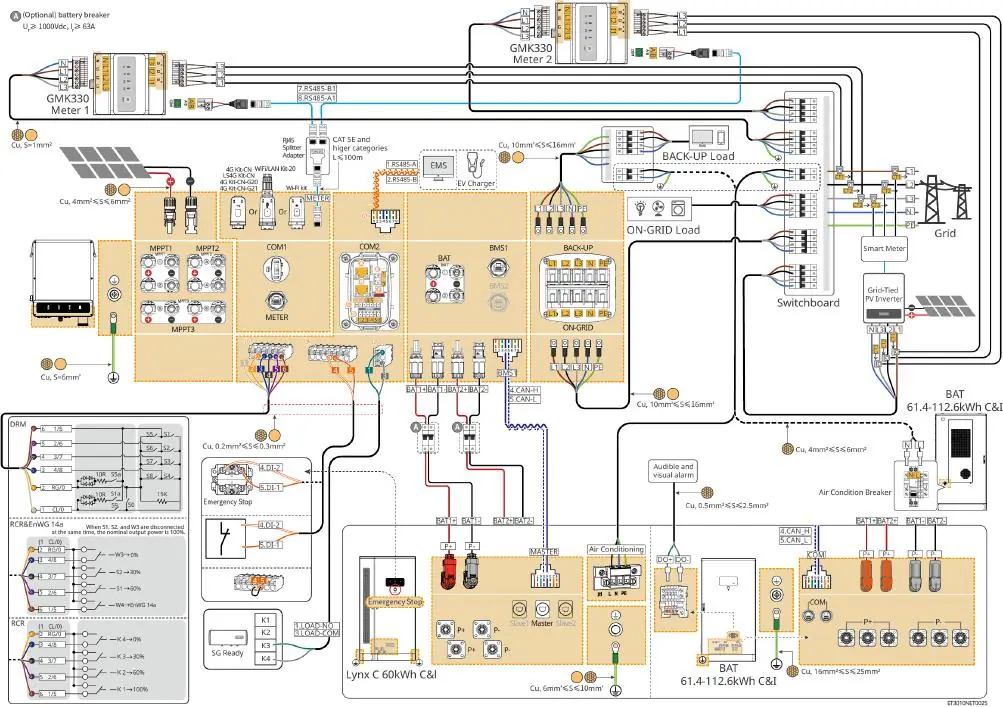

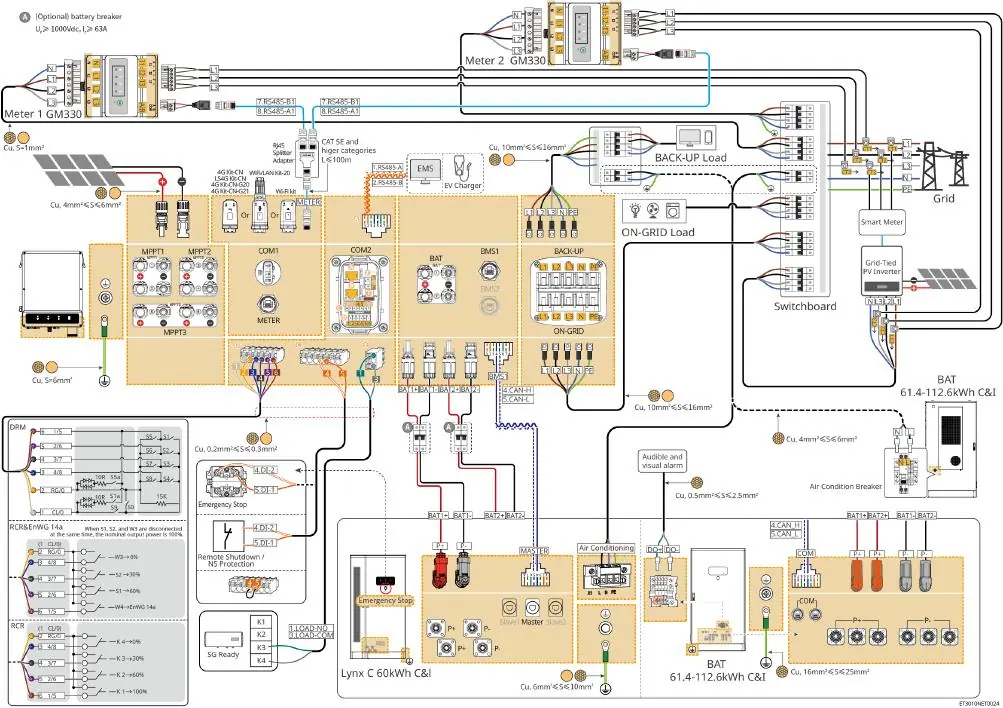

- Schaltpläne für einphasige und parallele Systeme sind im Kapitel 5 enthalten.
- Die Diagramme zeigen die korrekte Verbindung von PV-Strings, Batterie, Smart Meter und Netzanschluss.
Modellkompatibilität
- Kompatibel mit Lynx C 60kWh und BAT-Serie (61.4-112.6kWh) Batteriesystemen.
- Unterstützt GM3000, GM330 und GMK330 Smart Meter.
- Kommunikationsmodule: WiFi/LAN Kit-20, Wi-Fi Kit, 4G Kit-CN, Ezlink3000.
