Installationsanleitung für Wandleuchte Golden Lighting 1945-1W...

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der Wandleuchte Golden Lighting 1945-1W Axel. Bitte beachten Sie, dass alle Installationsarbeiten von einer qualifizierten Fachkraft durchgeführt werden sollten. Stellen Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten ab.

Vorbereitung der Installation

Entfernen Sie die Leuchte vorsichtig aus der Verpackung. Schalten Sie den Strom ab und entfernen Sie die alte Leuchte sowie die vorhandene Montagehalterung. Suchen Sie die Montagehalterung (B) und finden Sie die passenden Schraubenlöcher, die mit Ihrer Anschlussdose und der Rückplatte (F) der Leuchte übereinstimmen. Befestigen Sie die Montagehalterung (B) sicher an der Anschlussdose.

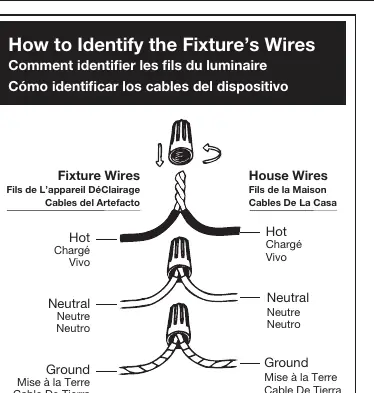

Verkabelung

Lassen Sie sich beim Anschließen der Kabel von einer zweiten Person unterstützen, um das Gewicht der Leuchte zu halten. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:

• Hot (Phase): Verbinden Sie das transparente Kabel mit schwarzer Innenader, das schwarze Kabel oder das glatte Kabel mit dem stromführenden Kabel der Hausinstallation.
• Neutral: Verbinden Sie das transparente Kabel mit weißer Innenader, das weiße Kabel oder das gerippte Kabel mit dem Neutralleiter der Hausinstallation.
• Ground (Erdung): Verbinden Sie das transparente Kabel mit grüner Innenader, das grüne Kabel oder das Kupferkabel mit dem Erdungskabel der Hausinstallation.

Verdrehen Sie die Kabelenden und sichern Sie diese mit einem Kabelverbinder. Achten Sie darauf, dass alle Drehungen in die gleiche Richtung zeigen. Falls kein Erdungskabel aus der Anschlussdose kommt, befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) an der Montagehalterung.

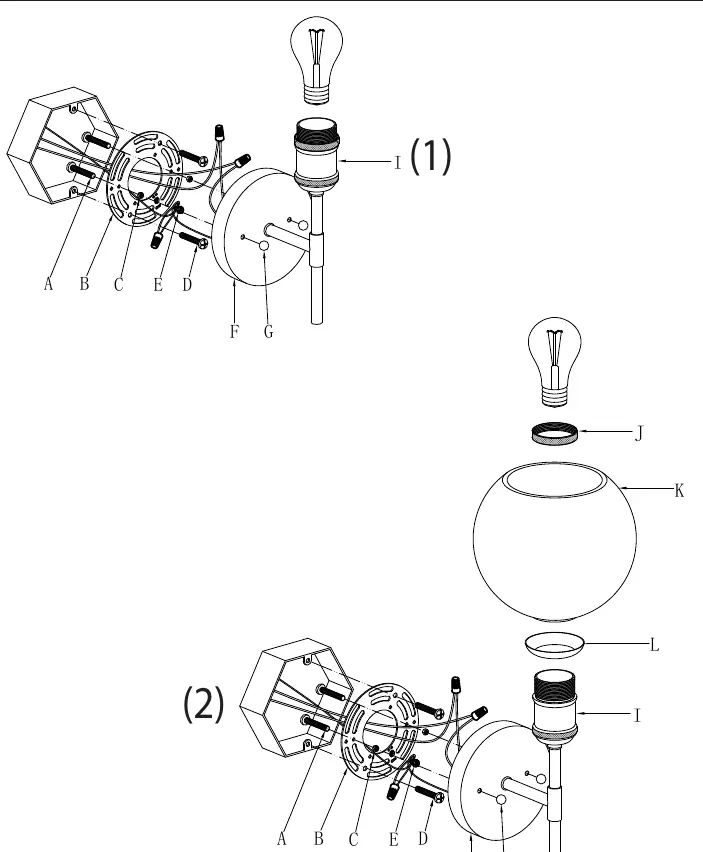

Montage der Leuchte

Die Leuchte kann mit oder ohne Lampenschirm installiert werden:

• Ohne Lampenschirm: Platzieren Sie die Rückplatte (F) auf der Montagehalterung (B), sodass die Montageschrauben (A) durch die Löcher ragen. Schrauben Sie die Zierschrauben (G) auf und ziehen Sie diese fest, bis die Rückplatte bündig an der Wand anliegt.
• Mit Lampenschirm: Gehen Sie wie oben vor, befestigen Sie jedoch zusätzlich den Glasschirm (K) und die Fassungsabdeckung (L) an der Fassung (I) und sichern Sie diese mit dem Fassungsring (J).

Installieren Sie anschließend ein geeignetes Leuchtmittel (nicht im Lieferumfang enthalten) gemäß den Spezifikationen der Leuchte. Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten.
