Montageanleitung für Golden Lighting 1830-LP Neela Linear-Pendelleuchte
Detaillierte Montageanleitung für die Golden Lighting 1830-LP Neela Linear-Pendelleuchte. Erfahren Sie, wie Sie die Leuchte sicher installieren, die Kabel anschließen und die Pendelhöhe anpassen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die Montage und den elektrischen Anschluss der Golden Lighting 1830-LP Linear-Pendelleuchte. S. 3, 4
Wichtigste Schritte
- Stromversorgung am Sicherungskasten unterbrechen. S. 3
- Anzahl der Stangen (L) für die gewünschte Höhe anpassen. S. 3
Erste Inbetriebnahme
- Nach der Montage Leuchtmittel einsetzen, Strom einschalten und Funktion testen. S. 3
Wo es im PDF steht
- Platzierungshinweise S. 1
- Verkabelung und Teileübersicht S. 2
- Montageanleitung (Englisch) S. 3
- Montageanleitung (Spanisch) S. 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die sichere Installation der Golden Lighting 1830-LP Linear-Pendelleuchte. Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten unterbrochen werden. Die Installation sollte ausschließlich durch qualifiziertes Fachpersonal erfolgen. Achten Sie darauf, die maximal zulässige Wattzahl der Leuchtmittel nicht zu überschreiten.
Vorbereitung der Installation
Entfernen Sie die Leuchte vorsichtig aus der Verpackung. Stellen Sie sicher, dass der Strom abgeschaltet ist. Entfernen Sie die alte Leuchte und die alte Montagehalterung. Befestigen Sie den neuen Montagebügel (B) an der Anschlussdose, sodass die Montageschrauben (A) vertikal ausgerichtet sind. Sichern Sie den Bügel mit den Schrauben (D).
Montage der Leuchte
Bestimmen Sie die gewünschte Aufhängungshöhe durch Anpassung der mitgelieferten Stangen (L). Es sind drei 12-Zoll-Stangen und eine 6-Zoll-Stange pro Seite enthalten. Führen Sie die Kabel der Leuchte durch die Stangen und den Baldachin (F). Verschrauben Sie die Stangen mit den Pfosten (M) am Leuchtenkörper und den schwenkbaren Pfosten (K) am Baldachin. Sichern Sie die schwenkbaren Pfosten mit den Muttern (G) und Unterlegscheiben (H, I).
Elektrischer Anschluss

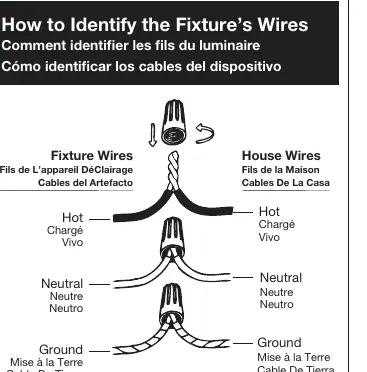

Lassen Sie die Leuchte während des Anschlusses von einer zweiten Person halten. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:
- Hot (Stromführend): Verbinden Sie das glatte, schwarze oder transparente Kabel mit schwarzem Innenfaden mit dem stromführenden Kabel der Hausleitung.
- Neutral: Verbinden Sie das gerippte, weiße oder transparente Kabel mit weißem Innenfaden mit dem Neutralleiter der Hausleitung.
- Ground (Erdung): Verbinden Sie das grüne, kupferfarbene oder transparente Kabel mit grünem Innenfaden mit dem Erdungskabel der Hausleitung oder der Erdungsschraube (E) am Montagebügel.
Verwenden Sie geeignete Kabelverbinder und stellen Sie sicher, dass alle Verbindungen fest sitzen und in die Anschlussdose geschoben werden.
Abschluss der Installation
Schieben Sie den Baldachin (F) an die Decke und befestigen Sie ihn mit den dekorativen Muttern (J). Setzen Sie die Schirme (P) auf die Fassungen (N) und sichern Sie diese mit den Fassungsringen (O). Installieren Sie die Leuchtmittel gemäß den Spezifikationen, schalten Sie den Strom wieder ein und testen Sie die Leuchte.
Tipps zur Platzierung
Für eine optimale Beleuchtung gelten folgende Empfehlungen:
- Über Kücheninseln: Zentrieren Sie die Leuchte. Verwenden Sie eine Pendelleuchte pro 24 Zoll (ca. 60 cm) Inselbreite. Abstand zur Arbeitsplatte mindestens 30 Zoll (ca. 76 cm).
- Über Esstischen: Die Leuchte sollte mindestens 30 Zoll (ca. 76 cm) über dem Tisch hängen. Wählen Sie eine Leuchte, die 12 Zoll (ca. 30 cm) schmaler als der Tisch ist.
- In offenen Bereichen: Der untere Teil sollte mindestens 7,5 Fuß (ca. 2,3 m) vom Boden entfernt sein.
Herstellerinformationen
Golden Lighting
Praktische Hilfe
Typische Probleme
Leuchte hängt zu tief oder zu hoch
Passen Sie die Anzahl der mitgelieferten Stangen (12-Zoll und 6-Zoll) an, um die gewünschte Höhe zu erreichen.
Kein Erdungskabel in der Anschlussdose vorhanden
Befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) am Montagebügel.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Montagebügel und Schrauben auf Vollständigkeit prüfen
- Anzahl der benötigten Stangen für die gewünschte Höhe bestimmen
- Leuchtmittel gemäß Spezifikation bereithalten
Technische Daten in der Praxis
- Neutral Wire
- Neutralleiter (weiß, gerippt oder transparent mit weißem Innenfaden)
Abbildungen und Diagramme
- Das Diagramm auf Seite 2 zeigt die Identifizierung der Kabel (Hot, Neutral, Ground) und die Explosionszeichnung der Leuchtenkomponenten (A-P).
Modellkompatibilität
- Die Leuchte sollte mindestens 30 Zoll (ca. 76 cm) über der Arbeitsplatte oder dem Tisch hängen.
- In offenen Bereichen sollte der untere Teil mindestens 7,5 Fuß (ca. 2,3 m) vom Boden entfernt sein.
