Montageanleitung für Wandleuchte Golden Lighting 1830-1W
Erfahren Sie, wie Sie die Wandleuchte Golden Lighting 1830-1W sicher montieren und anschließen. Diese Anleitung enthält wichtige Schritte zur Verkabelung, Montage der Halterung und Installation des Leuchtmittels.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Golden Lighting 1830-1W ist eine Wandleuchte, die direkt an die Hausverkabelung angeschlossen wird. Die Installation erfordert das Abschalten des Stroms, das Verbinden der Drähte (Phase, Neutral, Erde) und die Befestigung der Leuchte an der Wand mittels der mitgelieferten Montageplatte. S. 2, 3
Wichtigste Schritte
- Stromversorgung am Sicherungskasten unterbrechen S. 3
- Drähte gemäß Schaltplan verbinden (Phase, Neutral, Erde) S. 2, 3
- Leuchte an der Montageplatte befestigen S. 3
Wo es im PDF steht
- Platzierungshinweise S. 1
- Verkabelungsdiagramm S. 2
- Montageanleitung S. 3, 4
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Montage und den elektrischen Anschluss der Wandleuchte Golden Lighting 1830-1W. Wichtiger Sicherheitshinweis: Alle Installationsarbeiten sollten von einem qualifizierten Elektriker durchgeführt werden. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromzufuhr am Sicherungskasten oder Hauptschalter ab.
Vorbereitung der Installation
Stellen Sie sicher, dass alle Teile aus dem Lieferumfang vorhanden sind. Entfernen Sie die alte Leuchte sowie die vorhandene Montagehalterung von der Wand. Prüfen Sie die Montageplatte (A), um die passenden Löcher für Ihre Anschlussdose zu finden.
Elektrischer Anschluss

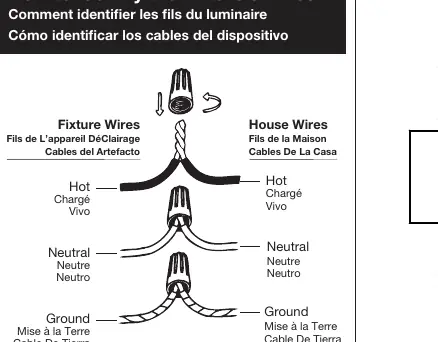

Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose gemäß dem beiliegenden Schaltplan:
- Phase (Hot): Verbinden Sie den glatten, schwarzen oder transparenten Draht mit schwarzem Innenfaden mit dem stromführenden Kabel der Hausinstallation.
- Neutral (Neutral): Verbinden Sie den gerippten, weißen oder transparenten Draht mit weißem Innenfaden mit dem Neutralleiter der Hausinstallation.
- Erde (Ground): Verbinden Sie den Kupfer-, blanken, grünen oder transparenten Draht mit grünem Innenfaden mit dem Erdungskabel der Hausinstallation.
Verwenden Sie geeignete Kabelverbinder und stellen Sie sicher, dass alle Verbindungen fest sitzen und in die Anschlussdose zurückgeschoben werden können.
Montage der Leuchte
- Befestigen Sie die Montageplatte (A) mit den mitgelieferten Schrauben (D) an der Anschlussdose.
- Setzen Sie die Rückplatte (F) auf die Montageplatte (A) und befestigen Sie diese mit den Schrauben (B) und Unterlegscheiben.
- Setzen Sie den Glasschirm (G) auf die Fassung (C) und sichern Sie ihn mit dem Fassungsring (H).
- Setzen Sie das Leuchtmittel (nicht im Lieferumfang enthalten) ein. Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten.
- Schalten Sie die Stromversorgung wieder ein und testen Sie die Leuchte.
Tipps zur Platzierung
Für eine optimale Beleuchtung empfiehlt der Hersteller:
- Über Kücheninseln: Zentrieren Sie die Leuchte über der Insel. Bei mehreren Leuchten sollte eine Leuchte pro 60 cm (24 Zoll) Inselbreite verwendet werden. Der Abstand zur Arbeitsplatte sollte mindestens 76 cm (30 Zoll) betragen.
- Über Esstischen: Der Abstand zwischen Leuchte und Tisch sollte mindestens 76 cm (30 Zoll) betragen.
- In offenen Bereichen: Die Unterkante der Leuchte sollte mindestens 2,3 Meter (7,5 Fuß) vom Boden entfernt hängen.
Herstellerinformationen
Golden Lighting
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nach der Installation nicht
Überprüfen Sie, ob die Stromversorgung am Sicherungskasten eingeschaltet ist. Kontrollieren Sie die Kabelverbindungen auf festen Sitz und korrekte Zuordnung (Phase, Neutral, Erde).
Leuchte hängt schief
Stellen Sie sicher, dass die Montageplatte (A) korrekt ausgerichtet und fest mit der Anschlussdose verschraubt ist.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Alte Leuchte und Montagehalterung entfernen
- Passende Löcher an der Montageplatte (A) für die Anschlussdose finden
- Leuchtmittel gemäß Spezifikation bereithalten
- Schraubendreher für die Montage bereitlegen
Technische Daten in der Praxis
- Neutral (Nullleiter)
- Gerippter, weißer oder transparenter Draht mit weißem Innenfaden
Abbildungen und Diagramme
- Das Diagramm zeigt die korrekte Verkabelung: Phase an Phase, Neutral an Neutral, Erde an Erde.
- Die Montagezeichnung verdeutlicht die Reihenfolge: Montageplatte (A) -> Rückplatte (F) -> Glasschirm (G) -> Fassungsring (H).
Modellkompatibilität
- Verwenden Sie nur Leuchtmittel, die den Spezifikationen der Leuchte entsprechen.
- Überschreiten Sie nicht die maximal zulässige Wattzahl.
