Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die Installation der Golden Lighting 1768-FM Deckenleuchte. Die Installation sollte ausschließlich von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass die Stromversorgung am Sicherungskasten vollständig unterbrochen ist, bevor Sie mit den Arbeiten beginnen.
Vorbereitung
Entfernen Sie die Leuchte vorsichtig aus der Verpackung. Stellen Sie sicher, dass alle Teile vorhanden sind. Entfernen Sie die alte Leuchte und die alte Montagehalterung von der Wand oder Decke. Die Montagehalterung (A) sollte bereits mit einem Ende des Nippels (F) und der Sechskantmutter sowie Unterlegscheibe (C & D) versehen sein. Befestigen Sie die Montagehalterung (A) mit den Schrauben (B) an der Anschlussdose.
Elektrischer Anschluss
Lassen Sie das Gewicht der Leuchte während der Verkabelung von einer Hilfsperson stützen. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Anschlussdose:
- Stromführend (Hot): Verbinden Sie den stromführenden Draht der Leuchte (schwarz, glatt oder transparent mit schwarzem Innenfaden) mit dem stromführenden Draht der Hausleitung.
- Neutralleiter (Neutral): Verbinden Sie den Neutralleiter der Leuchte (weiß, gerippt oder transparent mit weißem Innenfaden) mit dem Neutralleiter der Hausleitung.
- Erdung (Ground): Verbinden Sie das Erdungskabel der Leuchte (grün, Kupfer oder transparent mit grünem Innenfaden) mit dem Erdungskabel der Hausleitung. Falls kein Erdungskabel vorhanden ist, wickeln Sie das Erdungskabel der Leuchte um die Erdungsschraube (E) an der Montagehalterung.
Verdrehen Sie die Kabelenden und sichern Sie diese mit einem Kabelverbinder. Achten Sie darauf, dass alle Drehungen in die gleiche Richtung verlaufen und verstauen Sie die Kabel anschließend in der Anschlussdose.
Montage der Leuchte
Heben Sie die Deckenplatte (G) an, um die Montagehalterung (A) abzudecken. Sichern Sie die Platte, indem Sie die dekorative Mutter (I) auf das freiliegende Gewinde des Nippels (F) schrauben.
Anbringen der Glaselemente
Hängen Sie die Glaselemente (#1, #2, #3 und #4) gemäß der Abbildung vorsichtig ein. Setzen Sie anschließend die Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassungen (H) ein. Achten Sie darauf, die maximal zulässige Wattzahl nicht zu überschreiten. Schalten Sie nach Abschluss der Installation den Strom wieder ein und testen Sie die Leuchte.
Tipps zur Platzierung
Für eine optimale Beleuchtung beachten Sie folgende Empfehlungen:
- Über Kücheninseln: Zentrieren Sie die Leuchte. Bei mehreren Leuchten sollte eine Leuchte pro 60 cm (24 Zoll) Inselbreite verwendet werden. Der Abstand zur Arbeitsplatte sollte mindestens 76 cm (30 Zoll) betragen.
- Über Esstischen: Die Leuchte sollte mindestens 76 cm (30 Zoll) über dem Tisch hängen. Wählen Sie eine Leuchte, die etwa 30 cm (12 Zoll) schmaler als die Tischbreite ist.
- In offenen Bereichen: Die Unterseite der Leuchte sollte mindestens 2,3 Meter (7,5 Fuß) vom Boden entfernt sein.
Herstellerinformationen
Golden Lighting
Praktische Hilfe
Typische Probleme
Leuchte funktioniert nach der Installation nicht
Überprüfen Sie, ob die Stromversorgung am Sicherungskasten eingeschaltet ist und ob die Kabelverbindungen fest und korrekt gemäß dem Schaltplan ausgeführt wurden.
Kein Erdungskabel in der Anschlussdose vorhanden
Befestigen Sie das Erdungskabel der Leuchte sicher an der Erdungsschraube (E) an der Montagehalterung.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Montagehalterung (A) an der Anschlussdose befestigen
- Geeignete Leuchtmittel bereithalten (nicht im Lieferumfang enthalten)
- Hilfsperson für das Halten der Leuchte während der Verkabelung organisieren
Technische Daten in der Praxis
- Hot Wire (Stromführend)
- Schwarzer Draht, glatter Draht oder transparenter Draht mit schwarzem Innenfaden.
- Neutral Wire (Neutralleiter)
- Weißer Draht, gerippter Draht oder transparenter Draht mit weißem Innenfaden.
- Ground Wire (Erdung)
- Kupferdraht, blankes Metall, grüner Draht oder transparenter Draht mit grünem Innenfaden.
Abbildungen und Diagramme

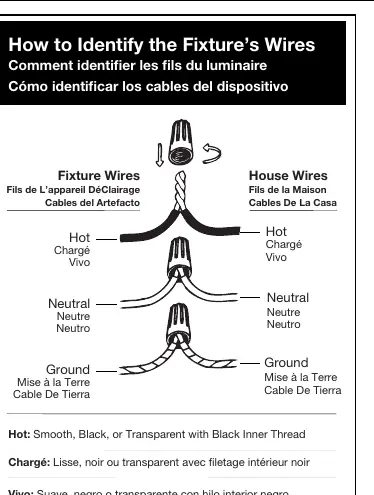

- Das Diagramm zeigt die korrekte Identifizierung der Kabeltypen (Hot, Neutral, Ground) anhand ihrer Beschaffenheit.

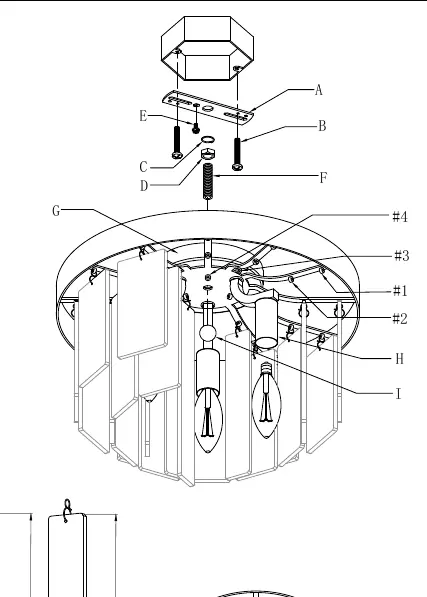

- Die Montagezeichnung illustriert die Reihenfolge der Teile (A-I) bei der Befestigung an der Decke.
