Installationsanleitung für Golden Lighting 1945-SF Deckenleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Installation der Golden Lighting 1945-SF Deckenleuchte. Die Installation sollte ausschließlich von qualifiziertem Fachpersonal durchgeführt werden. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromzufuhr am Sicherungskasten vollständig unterbrochen ist.

Vorbereitung der Installation

Entfernen Sie vorsichtig die neue Leuchte aus der Verpackung. Stellen Sie sicher, dass alle Teile vorhanden sind. Entfernen Sie die alte Leuchte und die alte Montagehalterung von der Decke.

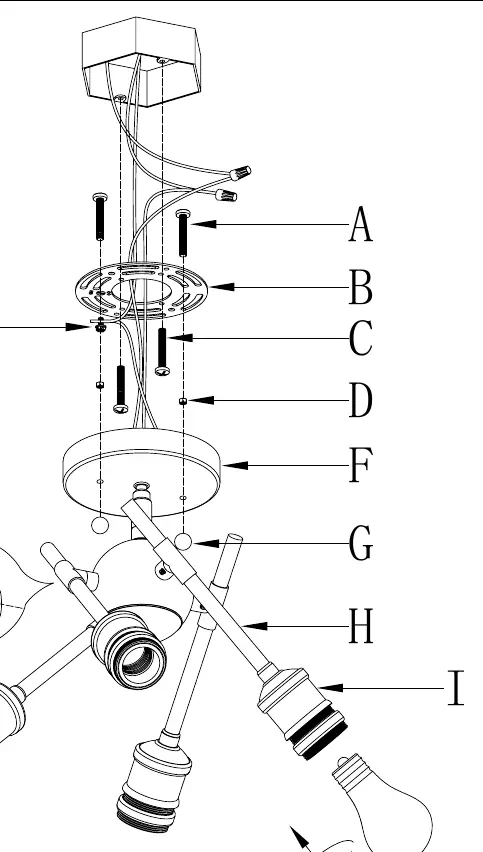

• Prüfen Sie die Montageplatte (B) und die mitgelieferten Schrauben (A & C).
• Befestigen Sie die Montageplatte (B) an der Anschlussdose.
• Testen Sie die Passform des Baldachins (F) an der Montageplatte, bevor Sie die endgültige Verkabelung vornehmen.

Verkabelung

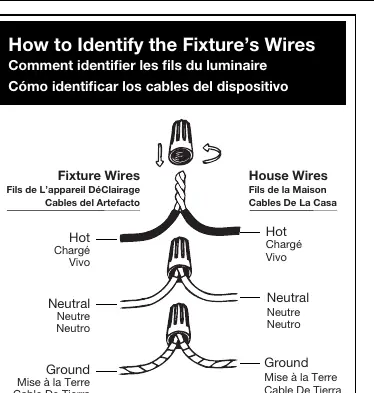

Verwenden Sie das beiliegende Diagramm für den Anschluss der Kabel:

• Stromführend (Hot): Verbinden Sie das schwarze, glatte oder transparente Kabel mit schwarzem Innenfaden mit dem stromführenden Kabel der Hausleitung.
• Neutral (Neutral): Verbinden Sie das weiße, gerippte oder transparente Kabel mit weißem Innenfaden mit dem Neutralleiter der Hausleitung.
• Erdung (Ground): Verbinden Sie das grüne, blanke oder kupferfarbene Kabel mit der Erdung der Hausleitung. Falls kein Erdungskabel vorhanden ist, nutzen Sie die Erdungsschraube (E) an der Montagehalterung.

Verdrehen Sie die Kabelenden und sichern Sie diese mit einem Kabelverbinder. Achten Sie darauf, dass alle Verbindungen in die gleiche Richtung gedreht sind.

Montage und Abschluss

Heben Sie den Baldachin (F) zur Montageplatte (B) und richten Sie die Löcher aus. Sichern Sie den Baldachin mit den dekorativen Muttern (G) an den Schrauben (A), bis er fest an der Decke anliegt.

Einstellung der Leuchtenarme

Die Leuchtenarme (H) können in ihrem Winkel angepasst werden:

• Verwenden Sie den mitgelieferten Inbusschlüssel (J).
• Lösen Sie die Mutter an den Kerben in der Nähe des Verteilers.
• Stellen Sie die gewünschte Position der Leuchtenarme ein.
• Ziehen Sie die Mutter mit dem Inbusschlüssel (J) wieder fest, um die Position zu fixieren.
• Installieren Sie die Leuchtmittel (nicht im Lieferumfang enthalten) in die Fassungen (I). Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten.

Tipps zur Platzierung

Für eine optimale Beleuchtung empfiehlt der Hersteller:

• Über Kücheninseln: Ein lineares Pendel zentrieren. Bei mehreren Pendelleuchten sollte eine Leuchte pro 60 cm (24 Zoll) Inselbreite verwendet werden. Abstand zur Arbeitsplatte mindestens 76 cm (30 Zoll).
• Über Esstischen: Die Leuchte sollte mindestens 76 cm (30 Zoll) über dem Tisch hängen und etwa 30 cm (12 Zoll) schmaler als die Tischbreite sein.
• In offenen Bereichen: Die Unterseite der Leuchte sollte mindestens 2,3 Meter (7,5 Fuß) vom Boden entfernt sein.
