Montageanleitung für Wandleuchte Golden Lighting 1832-1W

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der Wandleuchte Golden Lighting 1832-1W. Das Produkt bietet zwei Installationsmöglichkeiten: den Betrieb über eine Steckdose (mit Stecker) oder den Festanschluss an eine vorhandene Unterputzdose. Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie mit der Montage beginnen.

Vorbereitung der Installation

• Schalten Sie vor Beginn der Arbeiten die Stromzufuhr am Sicherungskasten oder Schutzschalter ab.
• Stellen Sie sicher, dass alle benötigten Teile vorhanden sind.
• Die Installation sollte von einer qualifizierten Fachkraft durchgeführt werden.
• Verwenden Sie nur die für die Leuchte spezifizierten Leuchtmittel und überschreiten Sie nicht die maximale Wattzahl.

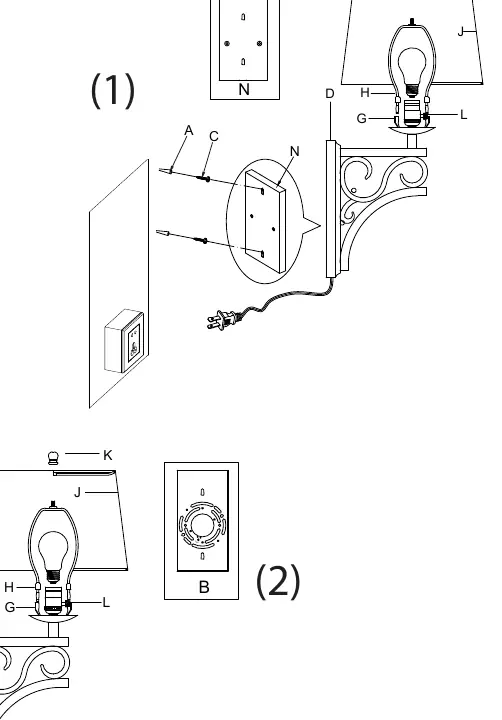

Installation mit Stecker (Diagramm 1)

1. Die Montageplatte (N) ist bereits an der Rückplatte (D) befestigt.
2. Halten Sie die Leuchte an die Wand, um die Position zu testen. Achten Sie darauf, dass die Rückplatte horizontal und senkrecht zum Boden ausgerichtet ist.
3. Markieren Sie die Abstände der Schlüssellöcher an der Wand, bohren Sie Löcher und setzen Sie Kunststoffdübel (A) ein.
4. Befestigen Sie die Montageplatte mit den Schrauben (C) an der Wand. Lassen Sie etwa 2-3 mm des Gewindes aus der Wand herausragen.
5. Hängen Sie die Rückplatte (D) auf die Schrauben (C).
6. Setzen Sie das Leuchtmittel ein, bringen Sie den Lampenschirm (J) an und sichern Sie ihn mit dem Endstück (K).
7. Stecken Sie das Kabel in die Steckdose und schalten Sie die Leuchte mit dem Drehknopf (L) ein.

Installation als Festanschluss (Diagramm 2)

1. Entfernen Sie die Montageplatte (N) von der Rückplatte (D) und verwenden Sie stattdessen die Montageplatte (B) für die Unterputzdose.
2. Befestigen Sie die Montageplatte (B) an der Unterputzdose.
3. Kürzen Sie das Kabel (M) mit einem Drahtschneider, wobei Sie 8 bis 10 Zoll (ca. 20-25 cm) für die Verkabelung belassen.
4. Führen Sie das Kabel durch die Öffnung in der Rückplatte (D) und verschließen Sie das Loch mit dem Stopfen (N).
5. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Wand (siehe Abschnitt Verkabelung).
6. Befestigen Sie die Rückplatte (D) mit den dekorativen Muttern (F) an der Montageplatte (B).
7. Setzen Sie das Leuchtmittel ein, bringen Sie den Lampenschirm (J) an und sichern Sie ihn mit dem Endstück (K).

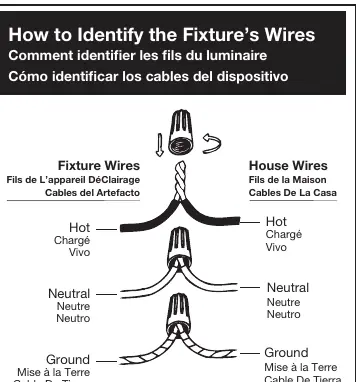

Verkabelung

Bei der Festinstallation müssen die Kabel korrekt verbunden werden:

• Phase (Hot): Glattes, schwarzes oder transparentes Kabel mit schwarzer Innenader.
• Neutralleiter (Neutral): Geripptes, weißes oder transparentes Kabel mit weißer Innenader.
• Schutzleiter (Ground): Kupfer, blankes Metall, grünes oder transparentes Kabel mit grüner Innenader.

Verdrillen Sie die Kabelenden und verwenden Sie eine Kabelklemme. Stellen Sie sicher, dass alle Verbindungen in die Anschlussdose geschoben werden.
