Montageanleitung für Golden Lighting 1993-M1L Pendelleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation der Golden Lighting 1993-M1L Pendelleuchte. Bitte beachten Sie, dass alle Installationsarbeiten von einem qualifizierten Fachmann durchgeführt werden sollten. Schalten Sie vor Beginn der Arbeiten unbedingt die Stromversorgung am Sicherungskasten aus.

Vorbereitung der Installation

• Entfernen Sie die neue Leuchte vorsichtig aus der Verpackung.
• Schalten Sie den Strom am Sicherungskasten ab und entfernen Sie die alte Leuchte sowie die alte Montagehalterung.
• Entnehmen Sie die Montageplatte aus dem Zubehörbeutel.

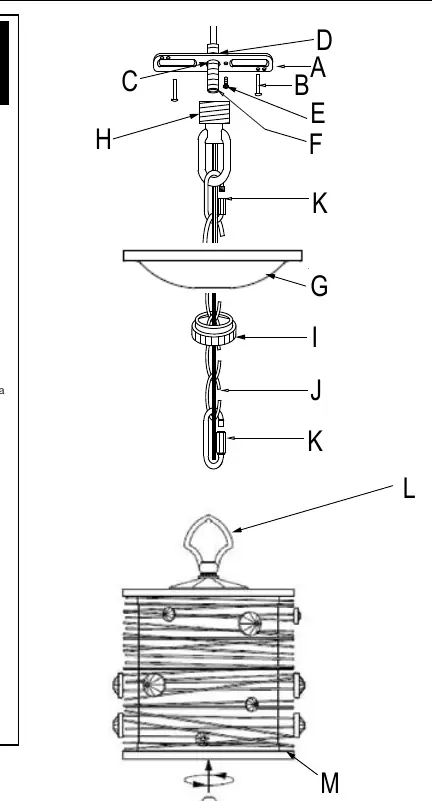

• Befestigen Sie die Gewindestange (F) mit der Sechskantmutter (C) und der Unterlegscheibe (D) an der Montageplatte (A).
• Montieren Sie die Platte (A) mit den Schrauben (B) an der Anschlussdose.

Montage der Leuchte

• Bestimmen Sie die gewünschte Länge der Kette (J). Kürzen Sie diese bei Bedarf mit einer Zange.
• Befestigen Sie die Kettenverbinder (K) an beiden Enden der Kette.
• Verbinden Sie die Kette mit der oberen Schlaufe (L) und der Schlaufe an der Abdeckung (H).
• Führen Sie die Kabel der Leuchte durch die Kette (etwa alle drei Glieder) und durch die Abdeckung (G).
• Schieben Sie den Abdeckungsring (I) und die Abdeckung (G) auf die Kette.

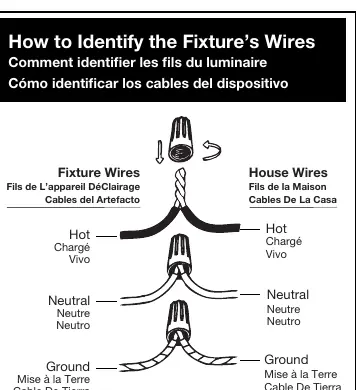

Elektrischer Anschluss

Lassen Sie die Leuchte während des Anschlusses von einer zweiten Person halten.

• Phase (Hot): Verbinden Sie das glatte, schwarze oder transparente Kabel mit schwarzem Innenfaden mit dem stromführenden Kabel der Hausinstallation.
• Neutralleiter (Neutral): Verbinden Sie das gerippte, weiße oder transparente Kabel mit weißem Innenfaden mit dem Neutralleiter der Hausinstallation.
• Erdung (Ground): Verbinden Sie das grüne, blanke oder kupferfarbene Kabel mit dem Erdungskabel der Hausinstallation.
• Verwenden Sie Kabelverbinder und stellen Sie sicher, dass alle Verbindungen fest sitzen und in die gleiche Richtung gedreht sind.
• Falls kein Erdungskabel vorhanden ist, befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) der Montageplatte.

Abschluss der Installation

• Schieben Sie die Abdeckung (G) zur Decke und sichern Sie diese mit dem Abdeckungsring (I), indem Sie ihn fest auf die Schlaufe (H) schrauben.
• Setzen Sie ein geeignetes Leuchtmittel (nicht im Lieferumfang enthalten) in den Schirm (M) ein. Achten Sie darauf, die maximale Wattzahl nicht zu überschreiten.
• Schalten Sie den Strom wieder ein und testen Sie die Leuchte.

Tipps zur Aufhängungshöhe

• Über einer Kücheninsel: Zentrieren Sie die Leuchte. Verwenden Sie eine Leuchte pro 24 Zoll (ca. 60 cm) Inselbreite. Abstand zur Arbeitsplatte: mindestens 30 Zoll (ca. 76 cm).
• Über einem Esstisch: Die Leuchte sollte mindestens 30 Zoll (ca. 76 cm) über dem Tisch hängen. Wählen Sie eine Leuchte, die 12 Zoll (ca. 30 cm) schmaler ist als der Tisch.
• In offenen Bereichen: Die Unterseite der Leuchte sollte mindestens 7,5 Fuß (ca. 2,3 m) vom Boden entfernt sein. Achten Sie auf den Schwenkbereich von Türen.
