StarTech.com Gigabit Ethernet zu SC Glasfaser Medienkonverter MCMGBSCSM10
Schnellstartanleitung für den StarTech.com Gigabit Ethernet zu SC Glasfaser Medienkonverter MCMGBSCSM10. Erfahren Sie, wie Sie das Gerät installieren, die LED-Anzeigen interpretieren und die LFP-Funktion konfigurieren.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Schnellstartanleitung für den StarTech.com Gigabit Ethernet zu SC Glasfaser Medienkonverter (Modell MCMGBSCSM10). Es beschreibt die Installation, die Bedeutung der LED-Anzeigen sowie die Konfiguration der Link Fault Pass-through (LFP) Funktion.
Produktbeschreibung
Der Medienkonverter ermöglicht die Umwandlung von 10/100/1000 Mbps Ethernet-Netzwerken in ein Gigabit (1000 Mbps) Glasfasernetzwerk. Das Gerät unterstützt Singlemode-Glasfaserverbindungen bis zu einer Reichweite von 10 km.
LED-Anzeigen
Die LEDs am Gerät geben Auskunft über den Betriebszustand:
- PWR: Leuchtet grün bei Stromversorgung.
- Glasfaser LNK/ACT: Leuchtet grün bei erkannter Glasfaserverbindung, blinkt bei Datenübertragung.
- TP LNK/ACT: Leuchtet grün bei erkannter Ethernet-Verbindung, blinkt bei Datenübertragung.
- TP 1000: Leuchtet grün bei 1000 Mbps Verbindung, aus bei 10/100 Mbps.
Installieren Sie den Medienkonverter
- Schalten Sie das anzuschließende Gerät aus.
- Verbinden Sie das Glasfaserkabel mit dem SC-Glasfaseranschluss. Achten Sie darauf, die TX- und RX-Kabel zwischen dem Gerät und dem Konverter zu tauschen.
- Verbinden Sie das Ethernet-Kabel mit dem RJ45-Ethernet-Anschluss.
- Schließen Sie den Universal-Netzadapter an den Konverter und eine Steckdose an. Prüfen Sie, ob die PWR-LED leuchtet.
- Schalten Sie das angeschlossene Gerät ein und prüfen Sie die FX- und TP-Link-LEDs.
Link Fault Pass-through (LFP)
Die LFP-Funktion ist standardmäßig aktiviert. Sie unterbricht die Verbindung auf der entfernten Seite, wenn auf der lokalen Seite ein Link-Fehler auftritt. Um LFP zu deaktivieren: Trennen Sie die Stromversorgung, stellen Sie den Schalter auf OFF und schließen Sie die Stromversorgung wieder an.
Triple Speed Unterstützung
Der RJ45-Anschluss unterstützt die automatische Aushandlung der Geschwindigkeit (10/100/1000 BASE-T). Das Gerät erkennt die Geschwindigkeit des angeschlossenen Geräts automatisch.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Keine Verbindung zum Glasfaseranschluss
Prüfen Sie, ob die TX- und RX-Kabel korrekt getauscht wurden und ob die Glasfaser LNK/ACT LED leuchtet.
LFP-Funktion stört den Betrieb
Die LFP-Funktion kann deaktiviert werden, indem der Schalter auf OFF gestellt wird (erfordert kurzes Trennen der Stromversorgung).
Vor der Verwendung
- Stellen Sie sicher, dass ein Ethernet-Netzwerk (10/100/1000) verfügbar ist.
- Prüfen Sie, ob ein Gigabit (1000 Mbps) Glasfasernetzwerk vorhanden ist.
- Stellen Sie sicher, dass die Stromversorgung (Universal-Netzadapter) bereit ist.
- Prüfen Sie die TX/RX-Belegung der Glasfaserkabel.
Technische Daten in der Praxis
- LFP (Link Fault Pass-through)
- Funktion zur Weiterleitung von Verbindungsfehlern, um Netzwerkadministratoren bei Ausfällen zu benachrichtigen.
- Triple Speed
- Unterstützung für automatische Aushandlung von 10, 100 und 1000 Mbps Geschwindigkeiten am RJ45-Port.
Abbildungen und Diagramme

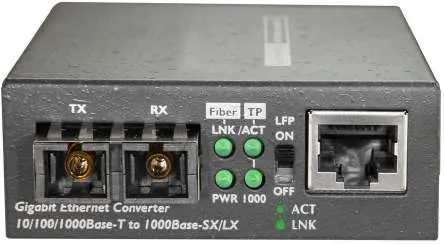

- Die Frontansicht zeigt die SC-Glasfaseranschlüsse (TX/RX), die LED-Anzeigen (PWR, LNK/ACT, 1000) und den LFP-Schalter.
- Die Rückansicht zeigt den Stromadapter-Anschluss (5V DC).
Modellkompatibilität
- Unterstützt 10/100/1000 BASE-T Ethernet-Geräte.
- Optimiert für Singlemode-Glasfaserverbindungen bis 10 km.
