Installationsanleitung für Genmitsu DM542 Stepper Motor Set

Detaillierte Installationsanleitung für das Genmitsu DM542 Stepper Motor Set. Erfahren Sie, wie Sie die Motoren austauschen, die Steuerung verkabeln und die Spannung korrekt einstellen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation des Genmitsu DM542 Stepper Motor Sets für die PROVerXL 4030 CNC-Maschine. Sie enthält detaillierte Schritte zum Austausch der vorhandenen Motoren, zur Verkabelung der Steuerbox sowie zur korrekten Einstellung der Betriebsspannung.

Lieferumfang

  • 1x DM542 Steuerbox
  • 4x Nema23 112mm Schrittmotor
  • Schraubenset (M4x12, M5x50, M5x55)
  • Sechskantschlüssel-Set (2, 2.5, 3, 4 mm)

Installation der Motoren

Der Austausch der Motoren erfolgt in zwei Phasen: Demontage der alten Motoren und Montage der neuen Nema23-Motoren.

Zusätzliches Montagefoto von Seite 3
Zusätzliches Montagefoto von Seite 3
Demontage des X-Achsen-Motors
Demontage des X-Achsen-Motors

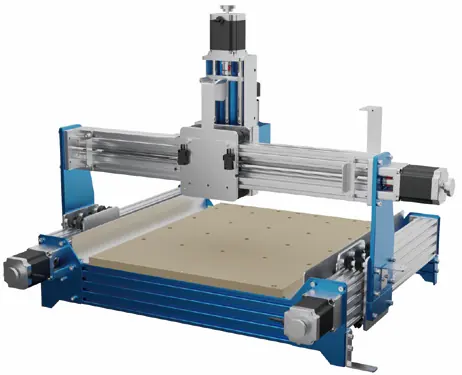

Zusätzliches Montagefoto von Seite 6
Zusätzliches Montagefoto von Seite 6
Installation des Z-Achsen-Motors
Installation des Z-Achsen-Motors

Demontage

  1. Trennen Sie die Verkabelung des jeweiligen Motors (X, Z, Y1, Y2).
  2. Lösen Sie die oberen Schrauben und die Innensechskantschraube an der Kupplung.
  3. Entfernen Sie die 4 Befestigungsschrauben des Motors und nehmen Sie den Motor ab.

Montage

  1. Setzen Sie den neuen 112mm Schrittmotor auf die Halterung.
  2. Verwenden Sie die demontierten Befestigungsschrauben (oder Ersatzschrauben aus dem Kit, falls die alten abgenutzt sind).
  3. Ziehen Sie die Schrauben an der Kupplung fest.
  4. Schließen Sie das Motorkabel an.

Verkabelung der Steuerbox

Die Steuerbox verfügt über Anschlüsse für alle Motoren und Endschalter. Stellen Sie sicher, dass die Kabel korrekt zugeordnet sind:

Anschlüsse der Steuerbox
Anschlüsse der Steuerbox
  • X-Motor, Y1-Motor, Y2-Motor, Z-Motor
  • X-Limit, Y-Limit, Z-Limit
  • Sonde (Probe)

Spannungseinstellung

Wichtig: Überprüfen Sie vor der Inbetriebnahme die Spannungseinstellung an der Unterseite der Steuerbox. Stellen Sie den Schalter auf 110V oder 220V, je nach den Anforderungen Ihres Landes.

Spannungsschalter an der Unterseite
Spannungsschalter an der Unterseite

Praktische Hilfe

Typische Probleme

Schrauben rutschen beim Festziehen

Verwenden Sie die im Kit enthaltenen Ersatzschrauben.

Falsche Spannungseinstellung

Überprüfen Sie den Spannungsschalter an der Unterseite der Steuerbox und stellen Sie ihn auf 110V oder 220V gemäß den lokalen Anforderungen ein.

Vor der Verwendung

  • Überprüfen Sie die Spannungseinstellung an der Unterseite der Steuerbox.
  • Stellen Sie sicher, dass alle Motorkabel fest angeschlossen sind.
  • Vergewissern Sie sich, dass die Endschalter korrekt verkabelt sind.
  • Prüfen Sie, ob alle Kupplungsschrauben fest angezogen sind.

Technische Daten in der Praxis

110V / 220V Schalter
Spannungswahlschalter an der Unterseite der Steuerbox zur Anpassung an die lokale Netzspannung.

Abbildungen und Diagramme

  • Das Verkabelungsdiagramm zeigt die Anschlüsse für X, Y1, Y2, Z Motoren sowie die Endschalter (Limit) und die Sonde (Probe).

Modellkompatibilität

  • Dieses Set ist für die PROVerXL 4030 CNC-Maschine konzipiert.
