Diese Anleitung beschreibt die Installation der Genmitsu Aluminium-Schraubstockklemme. Bei technischen Fragen oder Supportanfragen wenden Sie sich bitte per E-Mail an [email protected]. Weitere Unterstützung finden Sie in der Facebook-Gruppe der Genmitsu CNC-Nutzer.
Lieferumfang
- 1x Schraubstockklemme
- 4x Klemmsäulen
- 4x M4x30 Senkkopf-Inbusschrauben
- 4x M6x16 Inbusschrauben
- 4x Einpressmuttern
- 1x 3mm Inbusschlüssel
- 1x 6mm Inbusschlüssel

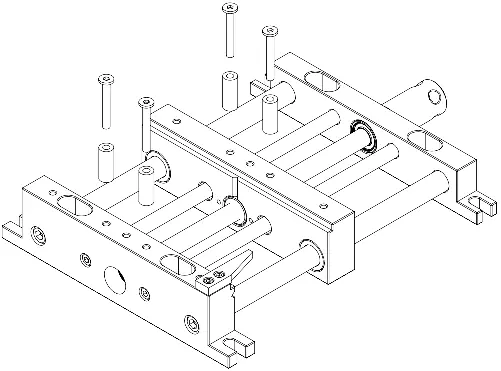

Montage der Klemmsäulen
Die Klemmsäulen dienen dazu, geformte Materialien sicher zu fixieren. Bei der Bearbeitung von rechteckigen Materialien können diese Säulen weggelassen werden.
- Wählen Sie die passenden Löcher für die Klemmsäulen basierend auf der Materialform.
- Verwenden Sie die vier M4x30 Senkkopf-Inbusschrauben, um die Klemmsäulen an der Schraubstockklemme zu befestigen.

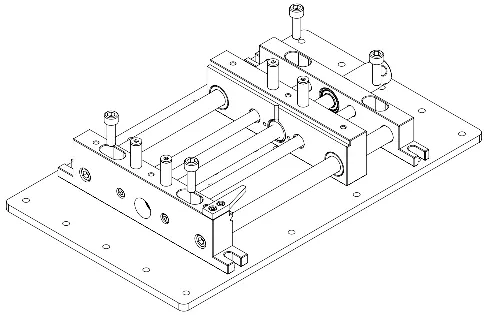

Montage auf dem 3018PV2 Spoilboard
Der Schraubstock ist speziell für die Verwendung mit dem 3018PV2 Spoilboard sowie dem 4040 Aluminium & MDF Hybrid Spoilboard konzipiert.
- Positionieren Sie den Schraubstock auf dem Spoilboard.
- Verwenden Sie die vier M6x16 Inbusschrauben, um den Schraubstock in den vorgesehenen Befestigungslöchern zu sichern.
- Falls die Klemmsäulen bei der Montage im Weg sind, entfernen Sie diese vorübergehend.
Montage mit Halteklammer auf dem 4040 MDF Spoilboard
Für das 4040 MDF Spoilboard wird der Schraubstock mithilfe der mitgelieferten Halteklammer fixiert.
- Platzieren Sie den Schraubstock auf dem Spoilboard.
- Drücken Sie die Beine des Schraubstocks mit der Halteklammer fest zusammen, um ihn sicher auf der Arbeitsfläche zu fixieren.
Praktische Hilfe
Typische Probleme
Klemmsäulen behindern die Montage
Entfernen Sie die Klemmsäulen, wenn diese bei der Montage auf dem Spoilboard im Weg sind.
Vor der Verwendung
- Überprüfen Sie den Lieferumfang auf Vollständigkeit (Schrauben, Muttern, Schlüssel).
- Wählen Sie die passende Montageart für Ihr Spoilboard (3018PV2 oder 4040 MDF).
- Stellen Sie sicher, dass die richtigen Schrauben (M4x30 für Säulen, M6x16 für Montage) verwendet werden.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Verwendung der M4x30 Schrauben für die Klemmsäulen.
- Die Montagezeichnungen verdeutlichen die Ausrichtung der Schraubstockbeine bei der Verwendung der Halteklammer.
Modellkompatibilität
- Kompatibel mit 3018PV2 Spoilboard (direkte Verschraubung).
- Kompatibel mit 4040 MDF Spoilboard (Fixierung mittels Halteklammer).
