Installationsanleitung für Geberit Monolith Plus Sanitärmodul

Wichtige Informationen aus der Anleitung

Diese Installationsanleitung richtet sich an Fachpersonal und beschreibt die fachgerechte Montage des Geberit Monolith Plus Sanitärmoduls. Aufgrund der Verwendung von Glasbauteilen ist besondere Vorsicht geboten, um Verletzungen durch Glasbruch zu vermeiden. Die Einhaltung der Sicherheitshinweise ist zwingend erforderlich.

Sicherheitshinweise

• Augen- und Schnittverletzungen: Bei der Arbeit mit Glasbauteilen besteht die Gefahr von Schnittverletzungen durch Glassplitter. Tragen Sie unbedingt eine Schutzbrille und schnittfeste Handschuhe.
• Beschädigungen vermeiden: Schützen Sie Glaskanten und -flächen vor Stößen und Kratzern. Verwenden Sie nur unbeschädigte Komponenten.
• Spannungsfreie Montage: Der Befestigungsrahmen muss ohne mechanischen Verzug montiert werden, um Spannungen in der Glasplatte zu verhindern, die zu Bruch führen könnten.

Vorbereitung und Montage

Die Installation erfordert eine präzise Vorbereitung der Anschlüsse. Achten Sie auf die korrekte Positionierung der Wasser- und Elektroanschlüsse gemäß den beiliegenden Maßzeichnungen.

Montageschritte

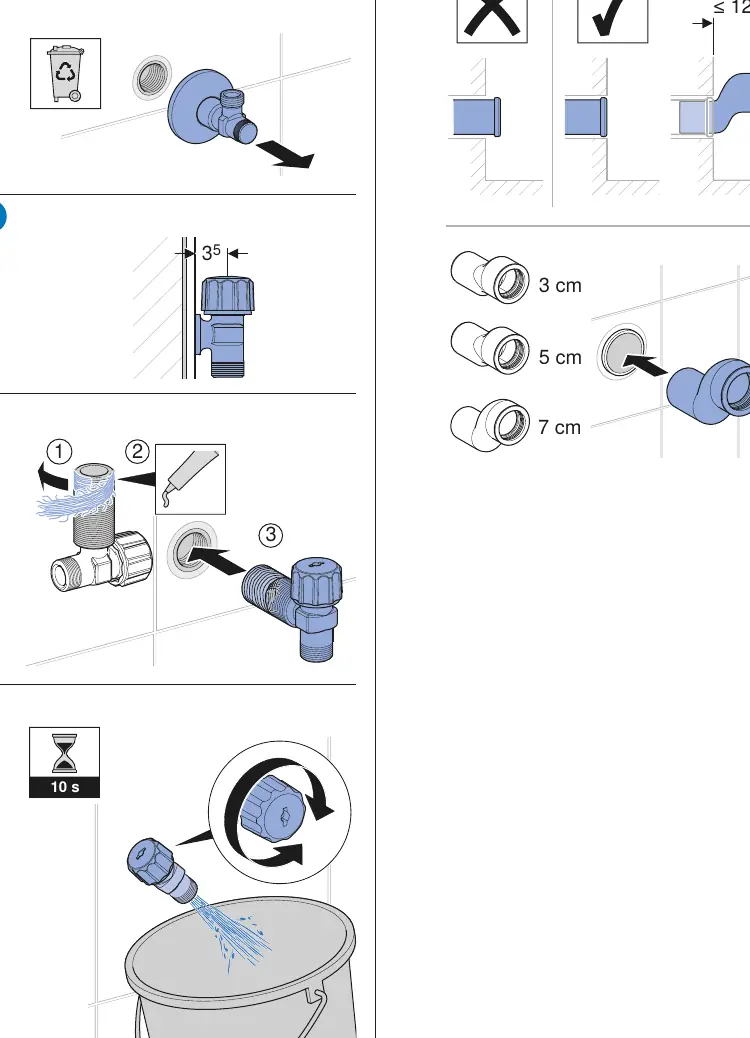

1. Wasseranschluss: Bereiten Sie den Wasseranschluss vor. Spülen Sie die Leitung vor dem Anschluss durch, um Verschmutzungen zu entfernen.

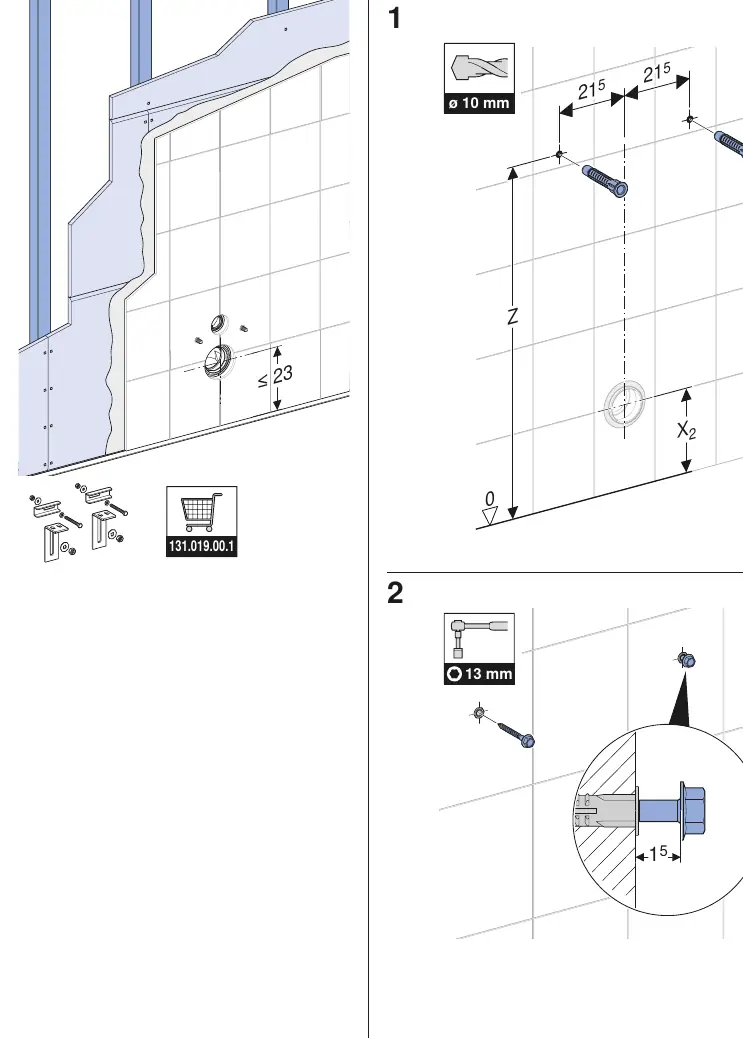

2. Montagerahmen: Befestigen Sie den Montagerahmen an der Wand. Verwenden Sie dazu geeignetes Befestigungsmaterial und achten Sie auf eine exakte Ausrichtung.

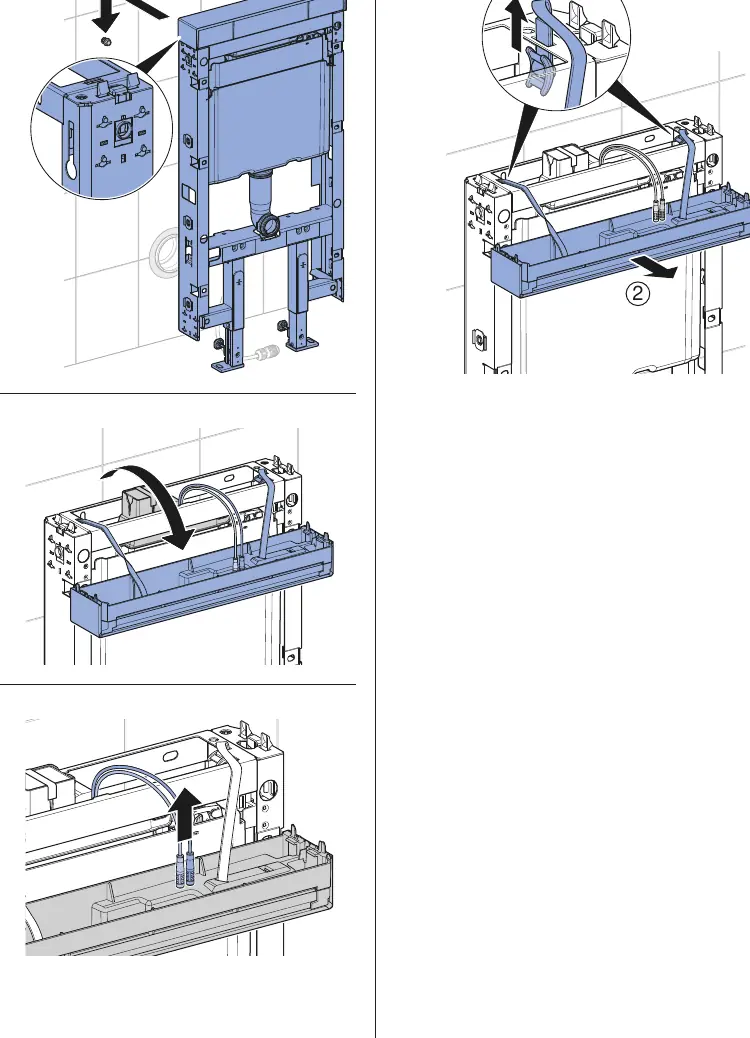

3. Interne Anschlüsse: Führen Sie die internen Wasser- und Elektroanschlüsse gemäß den Abbildungen durch. Achten Sie darauf, dass alle Kabel und Schläuche knickfrei verlegt sind.

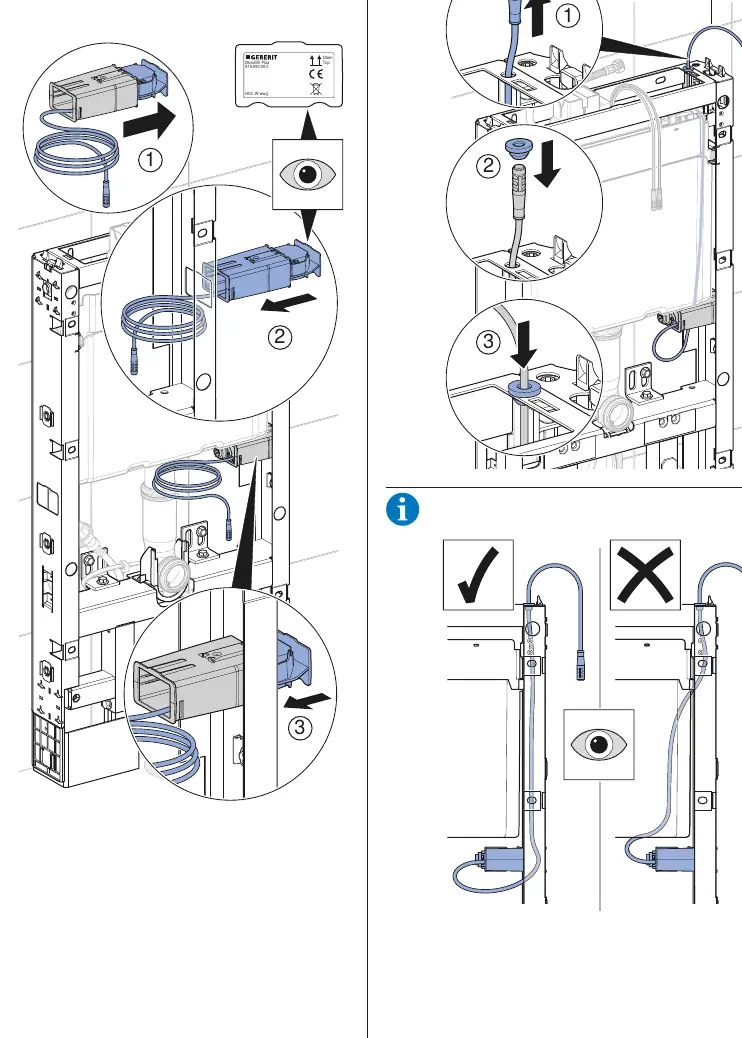

4. Elektroinstallation: Schließen Sie die Stromversorgung an. Beachten Sie hierzu auch die separate Installationsanleitung für die elektrischen Komponenten (z.B. Geberit AquaClean).
5. Glasmontage: Setzen Sie die Glasplatte vorsichtig auf den Montagerahmen und sichern Sie diese gegen Umfallen.

Inbetriebnahme und Wartung

Nach der Montage ist das System auf Dichtheit und Funktion zu prüfen. Stellen Sie sicher, dass alle elektrischen Verbindungen korrekt sitzen und keine Kabel eingeklemmt sind. Für die Bedienung und weitere Einstellungen verweist die Anleitung auf das separate Benutzerhandbuch (Geberit AquaClean Installationsanleitung).
