Installationsanleitung für Sanela SLKN 01 / SLKN 01L Bodenablaufrinne
Schnellstart-Anleitung für die Installation der Sanela SLKN 01 und SLKN 01L Edelstahl-Bodenablaufrinnen für Schwimmbäder. Enthält Montageschritte, technische Zeichnungen und Wartungshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für die Edelstahl-Bodenablaufrinnen Sanela SLKN 01 (AISI 304) und SLKN 01L (AISI 316L). Vor der Installation ist es zwingend erforderlich, die beigefügten Sicherheitsanweisungen zu lesen. Die Installation sollte von Fachpersonal durchgeführt werden.
Lieferumfang
Der Lieferumfang umfasst die Bodenablaufrinne, Befestigungselemente (Dübel, Schrauben) und Dichtungen. Bitte prüfen Sie vor Beginn der Montage die Vollständigkeit anhand der beiliegenden Stückliste.
Installation
Die Installation erfolgt in mehreren Schritten:
- Vorbereitung des Untergrunds und Sicherstellung des Potenzialausgleichs (Erdung).
- Positionierung der Rinne und Ausrichtung mit einer Wasserwaage.
- Bohren der Befestigungslöcher (8 mm) und Einsetzen der Dübel.
- Anschluss an das Abwassersystem (Rohrdurchmesser 50 mm).
- Fixierung der Rinne mit den mitgelieferten Schrauben.
- Herstellung der elektrischen Erdungsverbindung.
- Einbetonieren der Rinne unter Beachtung eines Mindestgefälles von 1 %.
- Abschließende Montage der Abdeckung und optionaler Fliesenprofile.
Wartung und Pflege
Es wird empfohlen, regelmäßige Wartungsarbeiten gemäß der separaten Wartungsanleitung durchzuführen, die auf der Website www.sanela.eu/service-download verfügbar ist. Halten Sie die Rinne frei von Ablagerungen, um einen ungehinderten Wasserabfluss zu gewährleisten.
Technische Daten
Die Rinne hat eine Länge von 2000 mm. Der Abwasseranschluss hat einen Durchmesser von 50 mm. Das Modell SLKN 01 besteht aus Edelstahl AISI 304, das Modell SLKN 01L aus korrosionsbeständigerem Edelstahl AISI 316L.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
SANELA spol. s r. o.
Praktische Hilfe
Typische Probleme
Wasser staut sich in der Rinne
Überprüfen Sie, ob das Mindestgefälle von 1 % beim Einbetonieren eingehalten wurde und ob der Abfluss frei von Verstopfungen ist.
Korrosion an der Rinne
Stellen Sie sicher, dass das richtige Material für die Umgebung gewählt wurde (AISI 316L für Schwimmbäder empfohlen) und führen Sie regelmäßige Reinigungen durch.
Vor der Verwendung
- Sicherheitsanweisungen gelesen
- Untergrund auf Tragfähigkeit geprüft
- Potenzialausgleich (Erdung) vorbereitet
- Abflussrohr (50 mm) bereitgestellt
- Wasserwaage für die Ausrichtung vorhanden
Technische Daten in der Praxis
- AISI 304 vs AISI 316L
- AISI 316L bietet eine höhere Korrosionsbeständigkeit, besonders wichtig für den Einsatz in Schwimmbädern.
- Mindestgefälle 1 %
- Notwendig für einen effizienten Wasserabfluss in Richtung des Ablaufs.
- Abflussdurchmesser 50 mm
- Standardmaß für den Anschluss an das bauseitige Abwassersystem.
Abbildungen und Diagramme

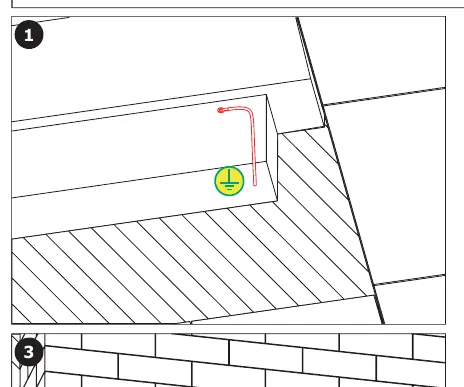

- Schritt 1: Erdungsanschluss vorbereiten.
- Schritt 3: Ausrichtung der Rinne mit Wasserwaage.
- Schritt 6: Bohren der Befestigungslöcher (8 mm).
- Schritt 11: Anschluss der Erdung an die Rinne.

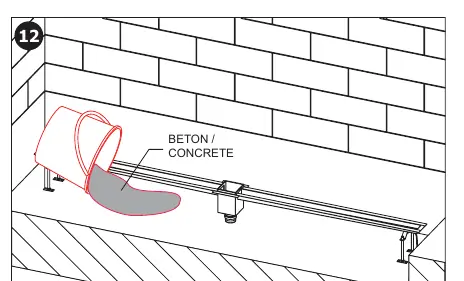

- Schritt 13: Einhalten des 1 % Gefälles.
Modellkompatibilität
- Fliesenprofile sind nicht im Lieferumfang enthalten.
- Geeignet für den Einbau in Betonböden.
