Montageanleitung für Geberit 12cm Delta Unterputzspülkasten
Detaillierte Montageanleitung für den Geberit 12cm Delta Unterputzspülkasten. Diese Anleitung enthält alle notwendigen Schritte für die Installation, den Wasseranschluss und die Vorbereitung der Betätigungsplatte.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Installation des Geberit 12cm Delta Unterputzspülkastens. Vor Beginn der Arbeiten ist sicherzustellen, dass die Wandbeschaffenheit für die Montage geeignet ist und die Wasserzufuhr abgesperrt wurde. Die Installation sollte nur durch qualifiziertes Fachpersonal erfolgen.
Technische Daten und Abmessungen
Der Spülkasten ist für eine Einbautiefe von 12 cm ausgelegt. Die Standard-Einbauhöhe beträgt 1045 mm. Der Wasseranschluss erfolgt über ein R1/2-Gewinde. Achten Sie bei der Montage auf die Einhaltung der Mindestabstände für das Abflussrohr (mindestens 4 cm).
Montageschritte
Die Installation erfolgt in mehreren logischen Schritten:
- Vorbereitung: Kürzen Sie das Abflussrohr bei Bedarf auf die erforderliche Länge.
- Wandmontage: Markieren und bohren Sie die Löcher für die Wandhalterungen (10 mm Bohrer). Befestigen Sie die Halterungen sicher an der Wand.
- Positionierung: Setzen Sie den Spülkasten ein und richten Sie ihn mithilfe der Halterungen aus.
- Fixierung: Verschrauben Sie den Spülkasten fest mit den Wandhalterungen.
Wasseranschluss
Der Wasseranschluss befindet sich oben am Spülkasten. Verwenden Sie für die Verschraubung des R1/2-Anschlusses einen 19-mm-Schlüssel. Stellen Sie sicher, dass die Dichtung korrekt sitzt, um Leckagen zu vermeiden. Prüfen Sie nach dem Anschluss die Dichtigkeit des Systems.
Abschließende Montage
Nach der Installation des Spülkastens und des Wasseranschlusses erfolgt die Vorbereitung für die Betätigungsplatte:
- Setzen Sie die Schutzplatte ein, um das Innere des Spülkastens während der weiteren Bauarbeiten (z. B. Verfliesen) zu schützen.
- Montieren Sie die Gewindestangen für die spätere Befestigung der Betätigungsplatte.
- Installieren Sie den Rahmen für die Betätigungsplatte, sobald die Wand fertiggestellt ist.
Praktische Hilfe
Typische Probleme
Undichter Wasseranschluss
Prüfen Sie den Sitz der Dichtung am R1/2-Anschluss und ziehen Sie die Verschraubung mit einem 19-mm-Schlüssel fest.
Spülkasten sitzt nicht fest
Überprüfen Sie die korrekte Montage der Wandhalterungen und ziehen Sie die Befestigungsschrauben (13 mm) nach.
Vor der Verwendung
- Prüfen Sie die Wandbeschaffenheit für die Montage.
- Stellen Sie sicher, dass der Wasseranschluss R1/2 zugänglich ist.
- Verwenden Sie einen 13-mm-Schlüssel für die Montage der Halterungen.
- Stellen Sie sicher, dass das Abflussrohr korrekt positioniert ist (mindestens 4 cm Abstand).
- Verwenden Sie einen 10-mm-Bohrer für die Wandbefestigung.
Abbildungen und Diagramme

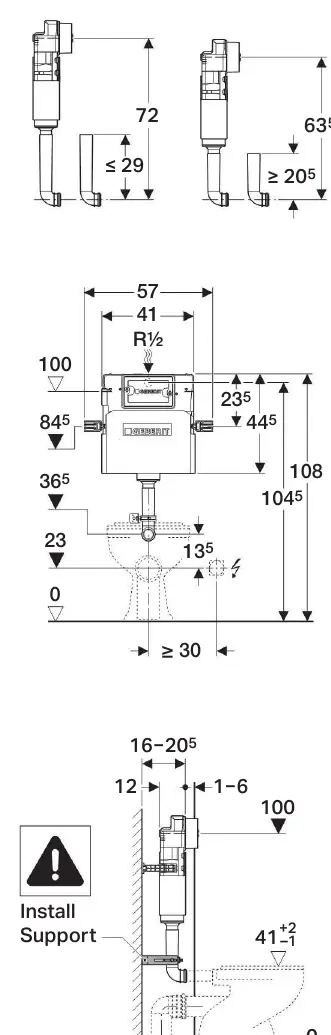

- Seite 3 zeigt die technischen Abmessungen und die Positionierung des Abflussrohrs.
- Seite 4 illustriert die Montage der Wandhalterungen und die Befestigung des Spülkastens.
- Seite 5 zeigt den Anschluss der Wasserzufuhr und das Einsetzen der Schutzplatte.
- Seite 6 zeigt die Montage der Gewindestangen und des Rahmens für die Betätigungsplatte.
Modellkompatibilität
- Geeignet für Geberit Delta Betätigungsplatten.
- Nur für den Unterputzeinbau in Massiv- oder Trockenbauwänden geeignet.
