Schnellstartanleitung für FortiExtender 201E/211E/202E/212E

Erfahren Sie, wie Sie den FortiExtender 201E, 211E, 202E oder 212E installieren, konfigurieren und in Betrieb nehmen. Diese Schnellstartanleitung enthält Anweisungen zur Montage, SIM-Karten-Installation und Netzwerkkonfiguration.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der FortiExtender ist ein LTE-Modem-Gerät. Die Installation umfasst das Einlegen der SIM-Karte, die physische Montage (Wand oder Tisch) und die Netzwerkkonfiguration über die Web-GUI (Standard-IP 192.168.1.2). S. 1, 10, 12

Wichtigste Schritte

  • SIM-Karte einlegen S. 11, 13
  • Wandmontage S. 15

Erste Inbetriebnahme

  • Gerät per Ethernet an FortiGate anschließen oder per Netzteil mit Strom versorgen. Standard-IP für Web-GUI ist 192.168.1.2, Login: admin/admin. S. 10, 12
Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

LTE Modem LED blinkt schnell grün

Dies deutet auf einen SIM- oder Firmware-Fehler hin.

S. 9

Wartung und Reset

  • Reset/Default Button: Press and hold for more than 5 seconds to restore factory default settings. S. 7

Technische Daten

Parameter Wert Hinweis Seiten
Betriebstemperatur 0°C bis 40°C Umgebungstemperatur für den Betrieb S. 17
PoE-Standard IEEE 802.3af/at Kompatibler PoE-Standard S. 10

Wo es im PDF steht

  • Packing List S. 4
  • Ports, LEDs, and Buttons S. 6
  • Installation S. 13, 15
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abbildungen anzeigen (5) Weniger anzeigen

Wichtige Informationen aus der Anleitung

Diese Schnellstartanleitung unterstützt Sie bei der Installation und Inbetriebnahme Ihres FortiExtender 201E, 211E, 202E oder 212E. Das Gerät ist für die Erweiterung von Netzwerken mittels LTE-Konnektivität konzipiert.

Lieferumfang

Lieferumfang des FortiExtender
Lieferumfang des FortiExtender
  • FortiExtender Gerät
  • LTE/GPS-Antennen
  • Montageset (Schrauben und Dübel)
  • Gummifüße
  • Bohrschablone

Anschlüsse und LEDs

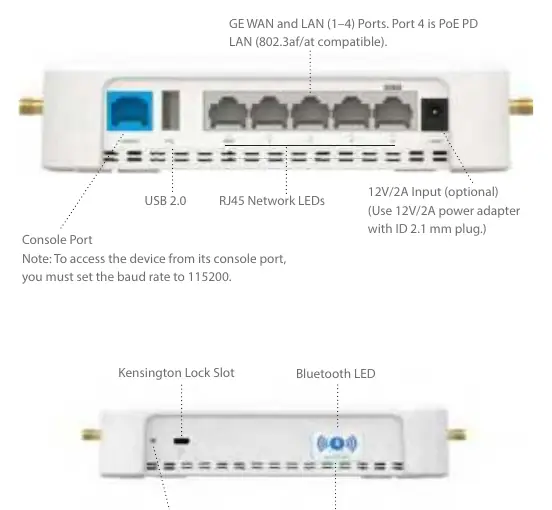

Das Gerät verfügt über WAN/LAN-Ports, einen Konsolenport (Baudrate 115200), USB 2.0 und einen 12V/2A Stromanschluss. Port 4 unterstützt PoE (802.3af/at). Die LEDs auf der Oberseite zeigen den Status der LTE-Modems, die Signalstärke, den Stromstatus und die Management-Verbindung an.

Anschlüsse und Tasten am Gerät
Anschlüsse und Tasten am Gerät

Installation

SIM-Karte einlegen: Entfernen Sie die Abdeckung auf der Unterseite. Legen Sie die MicroSIM (3FF) Karte ein. Bei zwei Karten ist SIM1 der primäre Slot.

SIM-Karten-Installation
SIM-Karten-Installation
Wandmontage-Diagramme
Wandmontage-Diagramme

Montage: Das Gerät kann auf einem Tisch (mit Gummifüßen) oder an einer Wand montiert werden. Nutzen Sie für die Wandmontage die beiliegende Bohrschablone.

Erste Inbetriebnahme

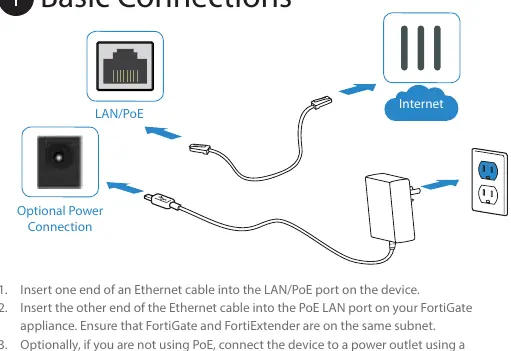

Verbinden Sie das Gerät per Ethernet mit Ihrem FortiGate-Gerät oder nutzen Sie ein Netzteil. Das Gerät bezieht standardmäßig eine IP per DHCP. Für eine statische IP-Konfiguration verbinden Sie einen PC direkt mit dem LAN-Port, stellen Sie die IP des PCs auf 192.168.1.1 (Netzmaske 255.255.255.0) ein und rufen Sie http://192.168.1.2 im Browser auf. Login: admin/admin.

Grundlegende Verbindungen
Grundlegende Verbindungen

Sicherheitshinweise

Betriebstemperatur: 0°C bis 40°C. Verwenden Sie nur kompatible PoE-Injektoren (IEEE 802.3af/at), um Schäden zu vermeiden.

Praktische Hilfe

Typische Probleme

Keine Netzwerkverbindung

Prüfen Sie die LED-Anzeigen. Stellen Sie sicher, dass die SIM-Karte korrekt eingelegt ist und das Gerät eine IP-Adresse erhalten hat.

Gerät nicht über Web-GUI erreichbar

Stellen Sie sicher, dass der Computer im selben Subnetz (192.168.1.x) ist und die IP 192.168.1.2 im Browser aufgerufen wird.

Vor der Verwendung

  • SIM-Karte (MicroSIM 3FF) bereitstellen
  • Ethernet-Kabel für PoE oder Netzteil (12V/2A) bereithalten
  • Montageort wählen (nahe Fenster für Signalstärke)
  • Bohrschablone für Wandmontage nutzen
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Betriebstemperatur
0°C bis 40°C
PoE-Standard
IEEE 802.3af/at
Konsolen-Baudrate
115200

Abbildungen und Diagramme

  • Die Rückseite zeigt LAN/PoE-Ports, Konsolenport und Stromanschluss.
  • Die Oberseite zeigt LTE-Signal-LEDs und RF-Anschlüsse.

Modellkompatibilität

  • Unterstützt MicroSIM (3FF) Karten.
  • Port 4 ist PoE PD (802.3af/at kompatibel).
