Bedienungsanleitung für das FMS 1220mm Ranger V2 RC-Flugzeug

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des FMS 1220mm Ranger V2. Das Modell ist kein Spielzeug und erfordert Vorsicht sowie grundlegende mechanische Kenntnisse. Vor dem ersten Flug müssen alle Schrauben auf festen Sitz geprüft und die Ruderfunktionen getestet werden.

Technische Daten

• Spannweite: 1220 mm
• Gesamtlänge: 947 mm
• Fluggewicht: ca. 1000 g
• Motor: 3136-1200KV
• Regler (ESC): 20A
• Empfohlener Akku: 3S 1300mAh 25C LiPo

Montage des Modells

Die Montage erfolgt in mehreren Schritten:

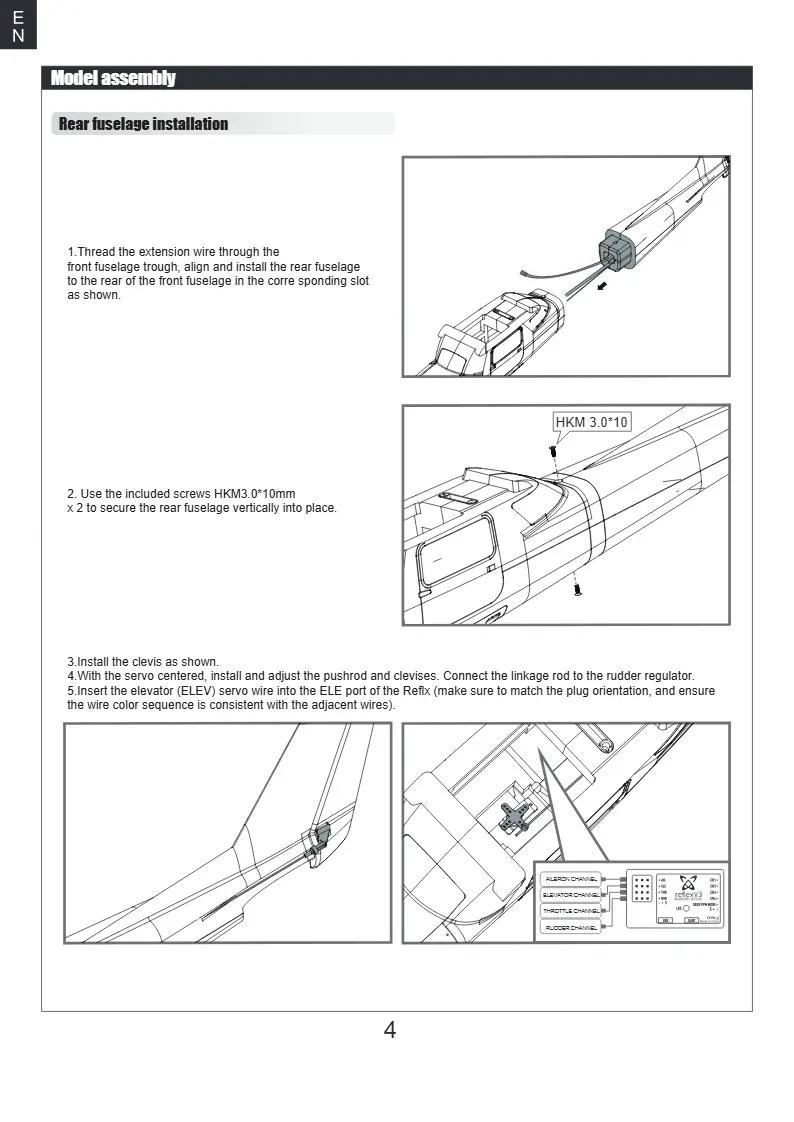

• Montage des hinteren Rumpfes: Führen Sie das Verlängerungskabel durch die Rumpfwanne und befestigen Sie den hinteren Rumpf mit den beiliegenden Schrauben (HKM 3.0x10mm).

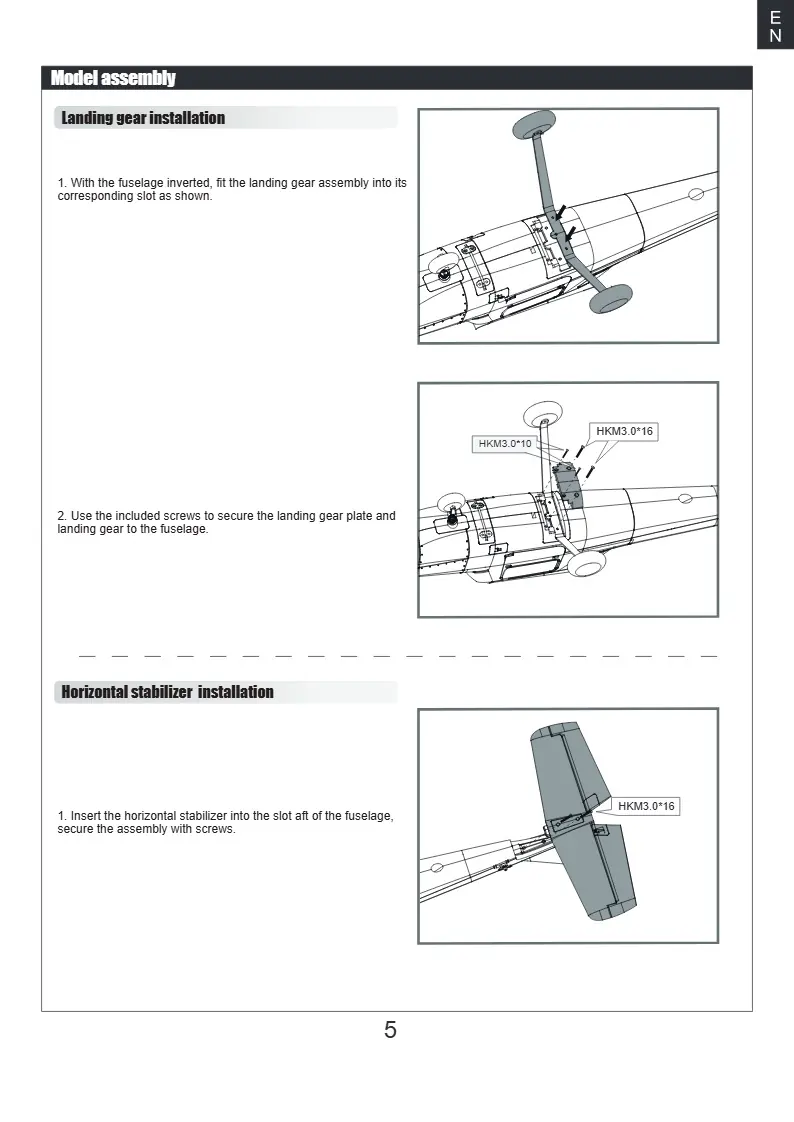

• Montage des Fahrwerks: Das Fahrwerk wird an der Unterseite des Rumpfes montiert und mit Schrauben gesichert.
• Montage des Höhenleitwerks: Das Höhenleitwerk wird in den Schlitz am Heck geschoben und verschraubt.

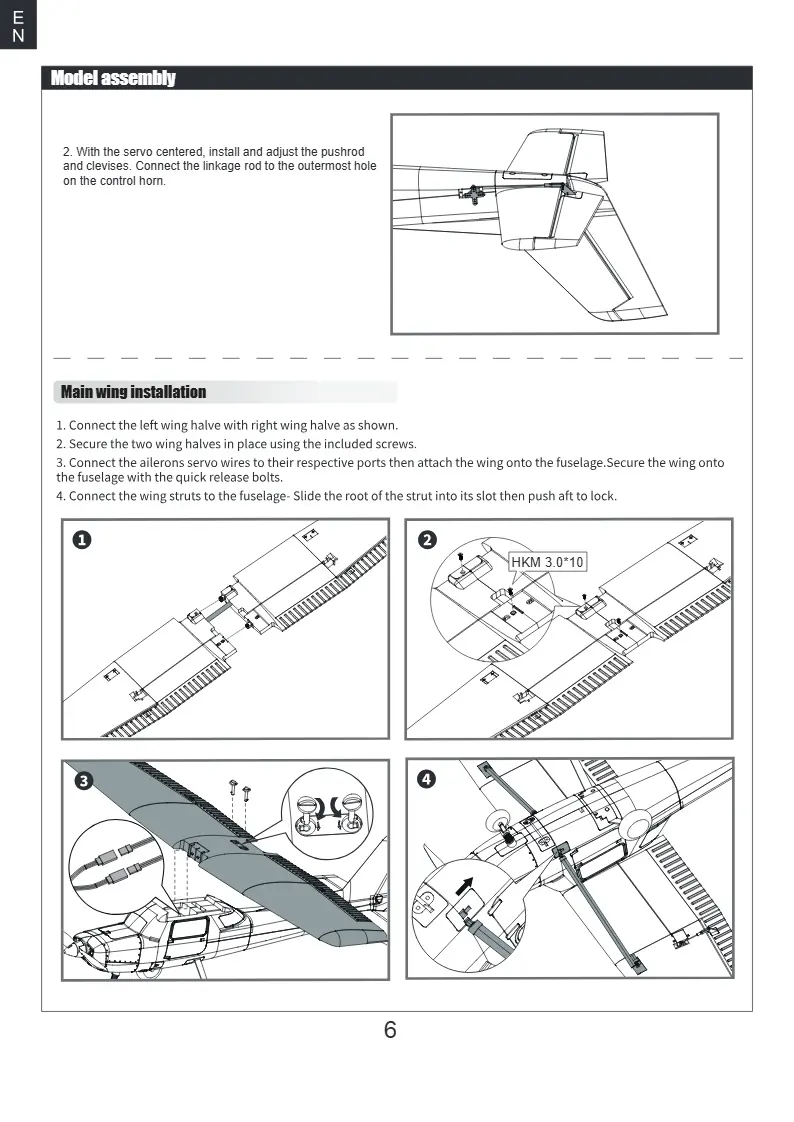

• Montage der Tragfläche: Verbinden Sie die linke und rechte Tragflächenhälfte, befestigen Sie diese am Rumpf und verbinden Sie die Servokabel.

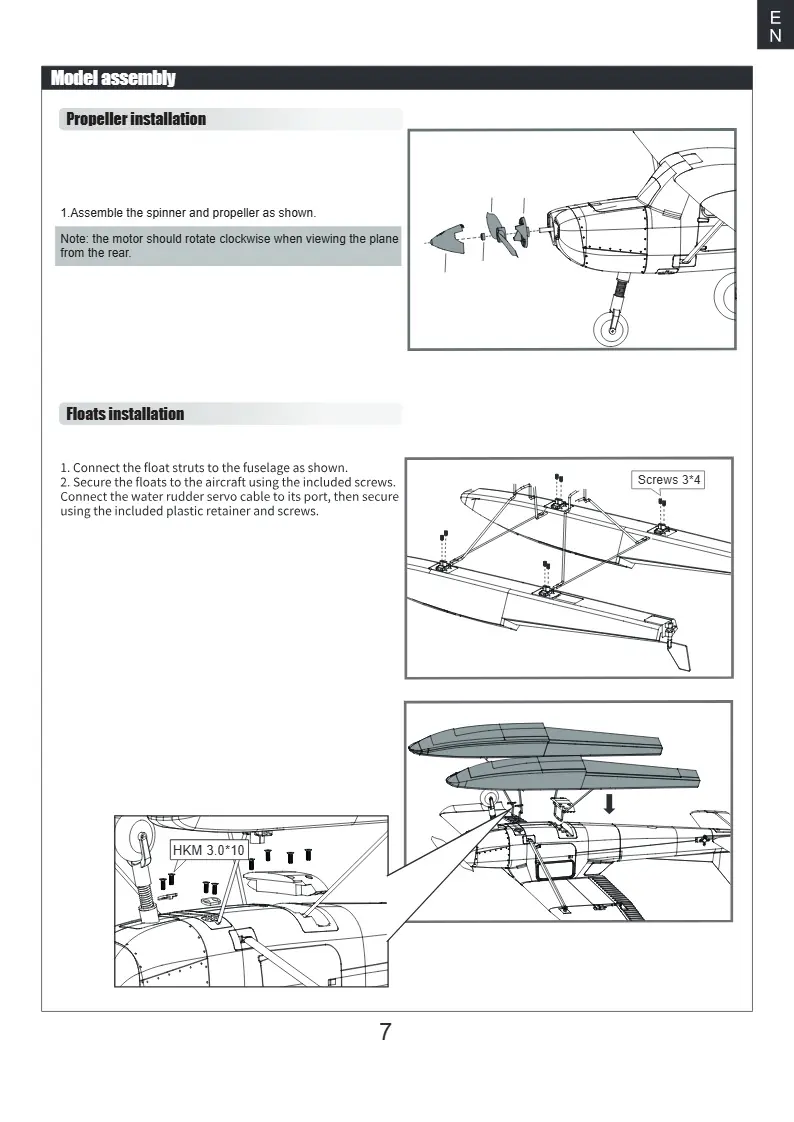

• Montage der Luftschraube: Montieren Sie Spinner und Propeller wie abgebildet.

Flugvorbereitung

Vor dem Flug sind folgende Schritte zwingend erforderlich:

• Akku einsetzen: Befestigen Sie den Akku mit dem Klettband im Akkufach. Achten Sie auf den korrekten Schwerpunkt (CG).

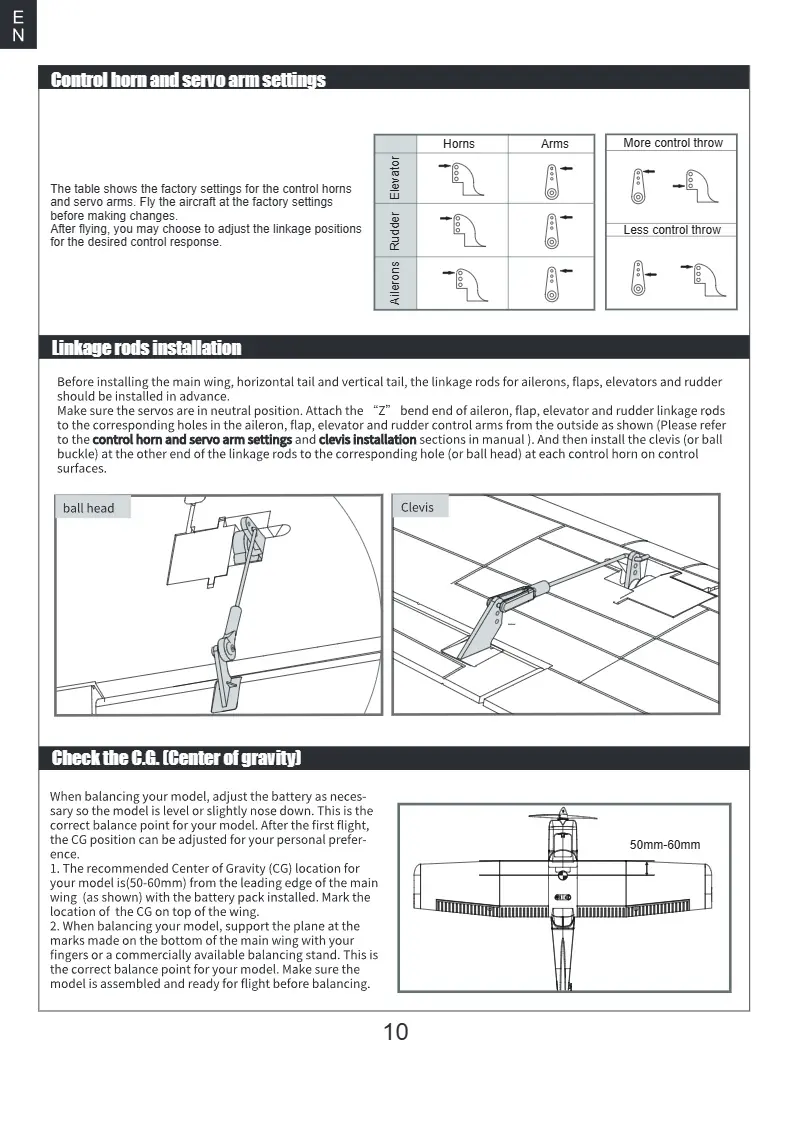

• Schwerpunkt (CG): Der empfohlene Schwerpunkt liegt 50-60 mm hinter der Vorderkante der Haupttragfläche.

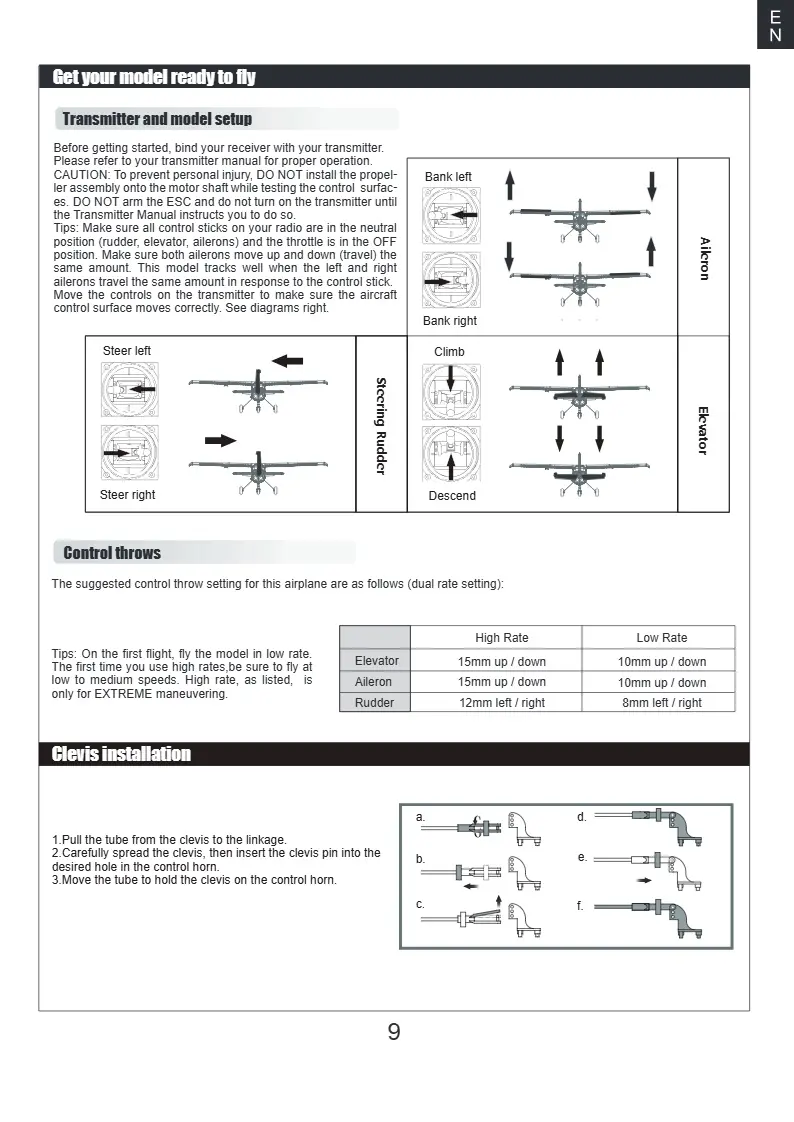

• Sender- und Empfängereinstellungen: Binden Sie den Empfänger an den Sender. Überprüfen Sie die Ruderausschläge (Dual Rate Einstellungen).
• Reichweitentest: Führen Sie vor jedem Flugtag einen Reichweitentest durch.

ESC-Programmierung

Der mitgelieferte Brushless-Regler (ESC) kann über den Sender programmiert werden:

1. Sender einschalten, Gashebel auf Vollgas, Akku anschließen.
2. Nach 2 Sekunden ertönt ein Signalton, nach weiteren 5 Sekunden ein spezieller Ton für den Programmiermodus.
3. Wählen Sie die gewünschte Einstellung (Bremse, Batterietyp, Abschaltmodus, etc.) durch Bewegen des Gashebels.
4. Speichern Sie den Wert durch Bewegen des Gashebels auf Vollgas, wenn der entsprechende Ton ertönt.

Fehlerbehebung

Bei Problemen wie fehlender Reaktion des Motors oder ungewöhnlichen Geräuschen prüfen Sie:

• Ob der Regler scharf geschaltet ist (Gashebel muss auf "Aus" stehen).
• Ob die Kabelverbindungen zwischen Regler, Empfänger und Motor korrekt sind.
• Ob der Akku vollständig geladen ist.
• Ob die Ruder oder Servos beschädigt sind.
