Das FMS 1:6 Jimny ist ein offiziell lizenziertes RC-Modellauto. Diese Anleitung deckt die Inbetriebnahme, die Bedienung der FS-G4P Fernsteuerung, die Konfiguration des WP-1040 ESC sowie die Montage und Wartung ab.

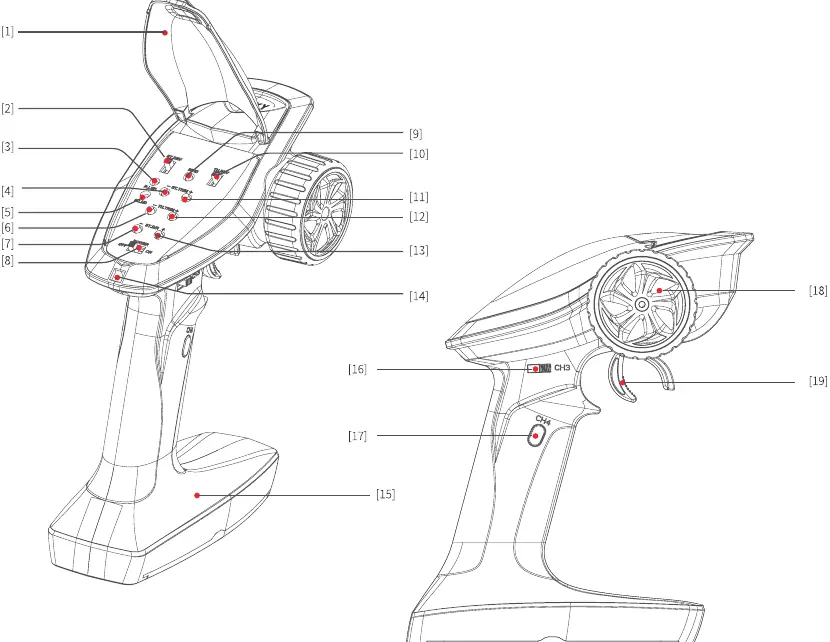

Fernsteuerung FS-G4P
Die FS-G4P ist eine 4-Kanal-Fernsteuerung mit 2,4 GHz ANT-Technologie.
- Einschalten: Immer zuerst die Fernsteuerung, dann den Empfänger einschalten.
- Binding: Sender einschalten, während die Bind-Taste gedrückt gehalten wird. Empfänger einschalten; die LED blinkt zur Bestätigung.
- Kalibrierung: Lenkrad und Gashebel in die Endpositionen bringen, während die Fernsteuerung im Kalibrierungsmodus gestartet wird.
- Modi: Über die Bind-Taste können verschiedene Modi (1-4) für die Trimmung und D/R-Einstellungen gewählt werden.
- Anfängermodus: Gas ist auf 50% begrenzt. Aktivierung durch Halten der CH4-Taste beim Einschalten.
ESC-Einstellungen (WP-1040)
Der ESC verfügt über Jumper zur Konfiguration:
- Reverse: Aktivieren oder Deaktivieren der Rückwärtsfunktion.
- Battery: Auswahl zwischen LiPo- oder NiMH-Akkus.
- Mode: Auswahl zwischen Crawler- oder Boot-Modus.
Montage und Wartung
Die Montage umfasst das Anbringen der Rückspiegel und des Überrollbügels. Achten Sie beim Austausch von Motor oder Getriebeteilen auf das korrekte Zahnflankenspiel (Gear Mesh), um vorzeitigen Verschleiß zu vermeiden.
Fehlerbehebung
Bei Problemen wie "Motor läuft nicht" oder "Auto fährt rückwärts bei Vorwärtsbefehl" überprüfen Sie zuerst die Kabelverbindungen zwischen ESC und Motor sowie die Einstellungen der Kanäle an der Fernsteuerung.
Sicherheitshinweise
Laden Sie LiPo-Akkus nur auf nicht brennbaren Oberflächen und verwenden Sie einen LiPo-Safe-Beutel. Lagern Sie Akkus kühl und trocken. Bei Nichtgebrauch Akkus vom Modell trennen.
Herstellerinformationen
FMS Model
Praktische Hilfe
Typische Probleme
Motor läuft nach dem Einschalten nicht, keine LED-Anzeige.
Überprüfen Sie die Kabelverbindungen zwischen Akku und ESC oder ersetzen Sie den Schalter.
Auto fährt rückwärts, wenn Gas gegeben wird.
Tauschen Sie die zwei Kabelverbindungen zwischen ESC und Motor oder kehren Sie den Kanal an der Fernsteuerung um (REV/NOR).
Auto fährt nicht rückwärts.
Überprüfen Sie die Position des Jumpers am ESC.
Motor stottert bei schneller Beschleunigung.
Verwenden Sie einen Akku mit höherer Entladerate oder wählen Sie eine weichere Getriebeübersetzung.
Vor der Verwendung
- Akku vollständig aufladen.
- 4x AA-Batterien in die Fernsteuerung einlegen.
- Überprüfen Sie die Kabelverbindungen zwischen ESC und Motor.
- Stellen Sie sicher, dass die Fernsteuerung vor dem Empfänger eingeschaltet wird.
- Überprüfen Sie das Zahnflankenspiel (Gear Mesh).
Abbildungen und Diagramme
- Die Fernsteuerung verfügt über Trimm-Tasten für Lenkung und Gas sowie D/R-Einstellungen.
- Der ESC WP-1040 nutzt Jumper zur Einstellung von Batterietyp und Betriebsmodus.
Modellkompatibilität
- Geeignet für 2-3S LiPo oder 5-9 Zellen NiMH.
- Motorlimit: 540/550 Motoren >= 12T (2S) oder >= 18T (3S).
