Bedienungsanleitung für FMS 1100MM PC-21 RC-Flugzeug

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Betriebsanleitung für das FMS 1100MM PC-21 RC-Modellflugzeug. Es ist kein Spielzeug und erfordert Erfahrung im Umgang mit ferngesteuerten Modellen. Das Mindestalter für den Betrieb beträgt 14 Jahre. Vor dem ersten Flug müssen die Montage, die Schwerpunkt-Einstellung (CG) und die Funkkonfiguration zwingend durchgeführt werden. Verwenden Sie ausschließlich empfohlene Li-Po Akkus (14.8V 2600-3300mAh 35C).

Lieferumfang und Spezifikationen

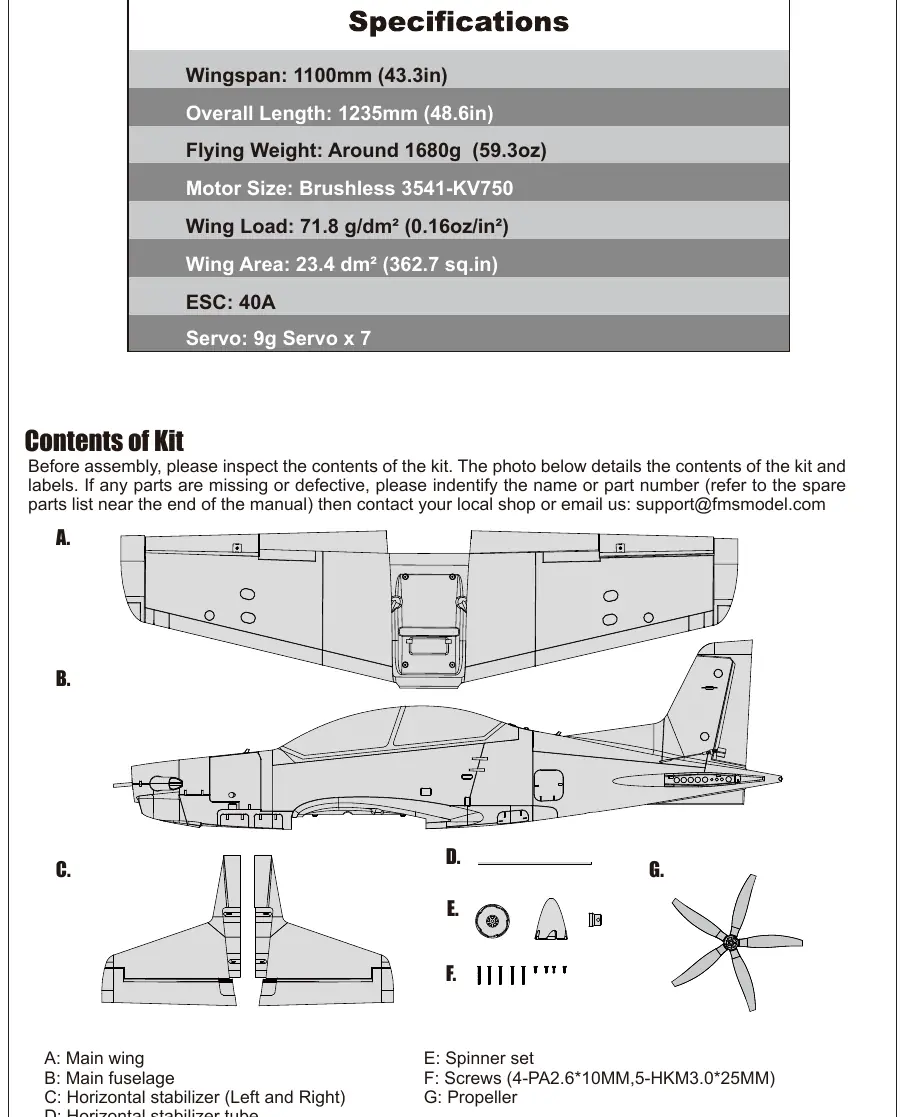

Das Kit enthält den Rumpf, die Haupttragflächen, das Höhenleitwerk, das Höhenleitwerksrohr, Spinner, Propeller und Schrauben. Die Spannweite beträgt 1100mm, das Fluggewicht liegt bei ca. 1680g. Das Modell ist mit einem Brushless 3541-KV750 Motor und einem 40A ESC ausgestattet.

Montage des Modells

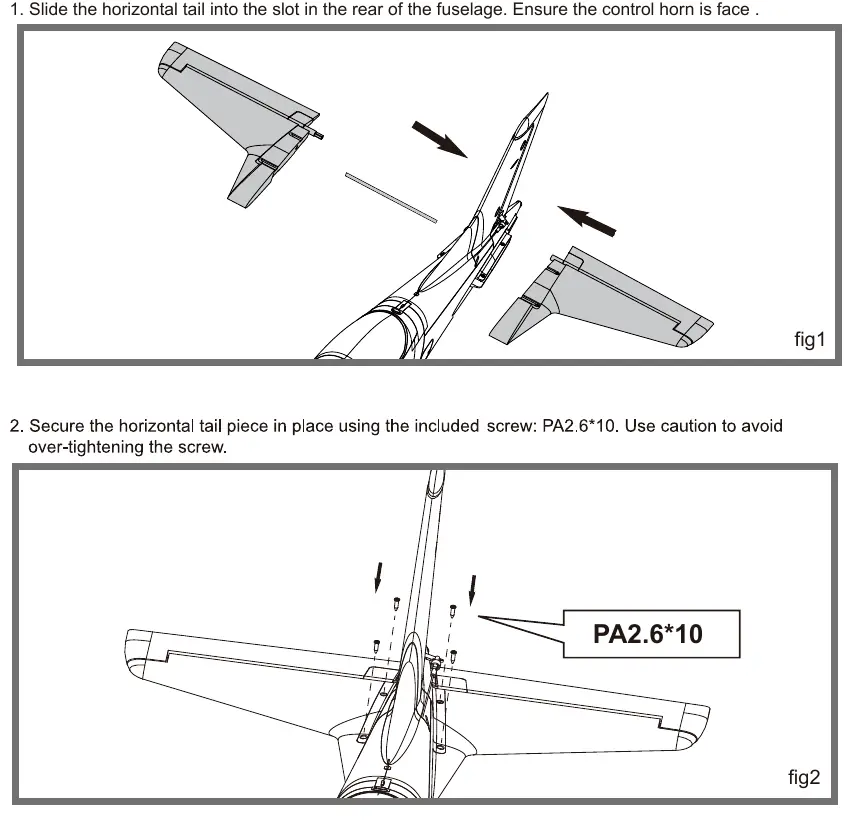

Das Modell ist für eine schnelle Montage ohne Klebstoff konzipiert. Höhenleitwerk: Schieben Sie das Höhenleitwerk in den Schlitz am Heck des Rumpfes und sichern Sie es mit den beiliegenden PA2.6*10 Schrauben. Tragflächen: Entfernen Sie die Kabinenhaube, führen Sie die Multi-Connector-Kabel durch die Öffnung im Rumpfboden und befestigen Sie die Tragfläche mit den HKM3.0*25 Schrauben am Rumpf.

Akku- und Funkinstallation

Der Empfänger sollte wie folgt angeschlossen werden: Kanal 1 (Querruder), Kanal 2 (Höhenruder), Kanal 3 (Gas), Kanal 4 (Seitenruder), Kanal 5 (Fahrwerk). Stellen Sie sicher, dass der Akku sicher mit dem Klettband befestigt ist. Der ESC verfügt über einen sicheren Startmodus; der Motor läuft erst an, wenn der Gashebel in der niedrigsten Position ist.

Schwerpunkt (CG) und Ruderausschläge

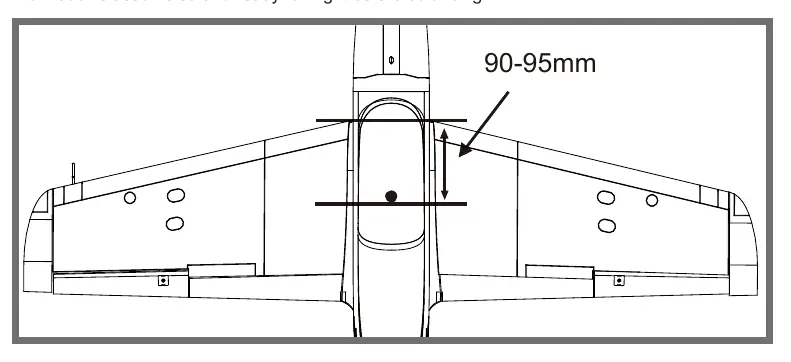

Der korrekte Schwerpunkt (CG) ist entscheidend für das Flugverhalten. Er liegt 90-95mm von der Vorderkante der Haupttragfläche entfernt. Markieren Sie diesen Punkt auf der Oberseite der Tragfläche und balancieren Sie das Modell dort aus. Die Ruderausschläge sollten für den Erstflug auf die "Low Rate"-Einstellungen (Höhenruder 12mm, Querruder 10mm, Seitenruder 16mm) eingestellt werden.

Flugbetrieb und Wartung

Führen Sie vor jedem Flug einen Reichweitentest durch. Landen Sie das Modell, wenn Sie einen Leistungsabfall bemerken (LVC). Nach dem Flug sollten alle Schrauben auf festen Sitz geprüft werden. Reparaturen am Schaumstoff können mit schaumverträglichem Kleber (z.B. 5-Minuten-Epoxidharz) durchgeführt werden.

Fehlerbehebung

Bei Problemen wie "Motor läuft nicht an" prüfen Sie, ob der Gashebel auf Null steht. Wenn der Motor in die falsche Richtung dreht, tauschen Sie zwei der drei Motorkabel. Bei reduzierter Flugzeit prüfen Sie den Akku-Zustand und die Ladung.
