Bedienungsanleitung für FMS 1220mm Ranger RC-Flugzeug

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des FMS 1220mm Ranger RC-Flugzeugs. Es ist für Piloten konzipiert, die das Modell montieren, einstellen und fliegen möchten. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Modell in Betrieb nehmen.

Sicherheitshinweise

• Dieses Modell ist kein Spielzeug und erfordert Vorsicht und gesunden Menschenverstand.
• Nicht für Kinder unter 14 Jahren ohne Aufsicht geeignet.
• Betreiben Sie das Modell niemals in der Nähe von Menschen, Verkehr oder Gebäuden.
• LiPo-Akku-Sicherheit: Verwenden Sie nur LiPo-kompatible Ladegeräte. Laden Sie Akkus niemals unbeaufsichtigt und auf einer hitzebeständigen Oberfläche. Lagern Sie Akkus bei Raumtemperatur.

Reflex-Flugsteuerung

Das Reflex-System bietet drei Flugmodi, die über einen 2- oder 3-Positionen-Schalter am Sender gesteuert werden:

• Stabilisierter Modus: Ideal für Anfänger. Das Flugzeug nivelliert sich automatisch, wenn die Steuerknüppel losgelassen werden.
• Optimierter Modus: Nutzt Gyroskope, um Flugstörungen durch Wind oder Böen auszugleichen.
• Aus (OFF): Alle Kreisel-Funktionen sind deaktiviert; das Flugzeug wird manuell gesteuert.

Montage des Modells

Die Montage ist dank des durchdachten Designs schnell erledigt:

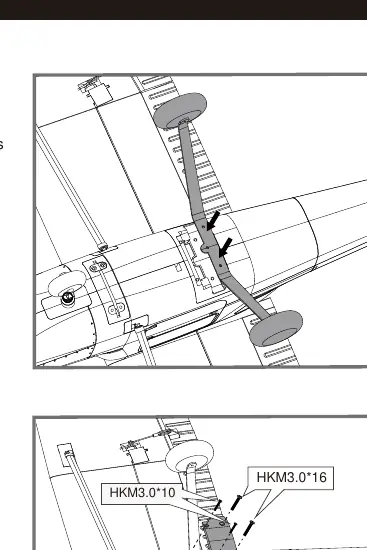

• Fahrwerk: Das Fahrwerk wird an der Unterseite des Rumpfes montiert und mit den beiliegenden Schrauben gesichert.
• Höhenleitwerk: Wird in den Schlitz am Heck des Rumpfes eingesetzt und verschraubt.

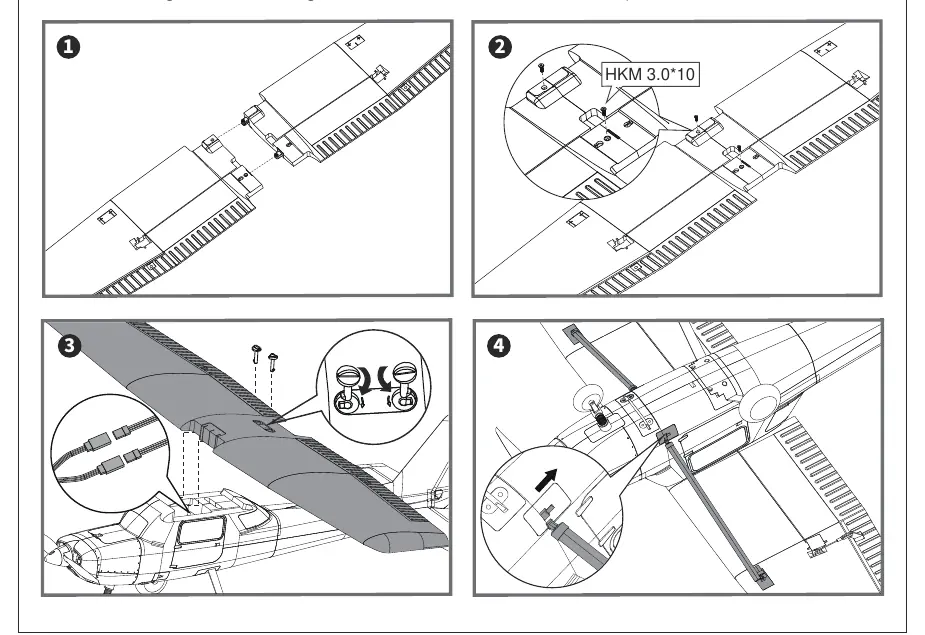

• Tragflächen: Die Flügelhälften werden verbunden, mit Schrauben gesichert und dann am Rumpf befestigt. Die Flächenstreben werden eingerastet.

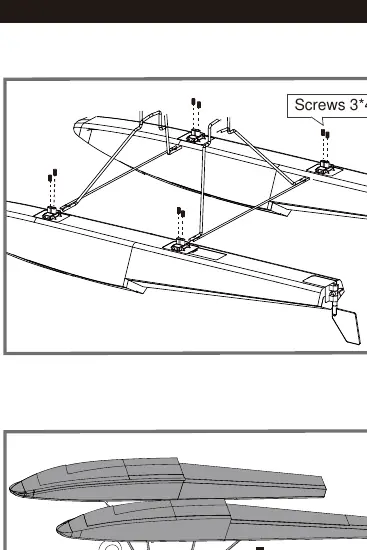

• Schwimmer: Für Wasserlandungen können die mitgelieferten Schwimmer anstelle des Fahrwerks montiert werden.
• Propeller: Montage des Spinners und Propellers gemäß Abbildung. Achten Sie auf die korrekte Drehrichtung.

Akku-Installation und Empfängeranschluss

Der Akku wird im Akkufach mit Klettband gesichert. Achten Sie darauf, dass der Schwerpunkt (CG) korrekt eingestellt ist, indem Sie die Position des Akkus anpassen. Die Servokabel müssen gemäß der Tabelle im Handbuch an den Empfänger angeschlossen werden (Kanal 1: Querruder, Kanal 2: Höhenruder, Kanal 3: Gas, Kanal 4: Seitenruder).

Sender-Setup und Rudereinstellungen

Vor dem ersten Flug müssen die Ruderausschläge und -richtungen getestet werden. Die empfohlenen Einstellungen für die Ruderausschläge (Dual Rate) sind im Handbuch aufgeführt. Stellen Sie sicher, dass alle Steuerhebel in der Neutralposition stehen, bevor Sie den Sender einschalten.

Schwerpunkt (CG)

Der empfohlene Schwerpunkt liegt 50-60mm hinter der Tragflächenvorderkante. Markieren Sie diesen Punkt auf der Oberseite der Tragfläche und balancieren Sie das Modell dort aus, um ein stabiles Flugverhalten zu gewährleisten.

Flugbetrieb

• Start: Beschleunigen Sie das Modell langsam und halten Sie es gerade.
• Flug: Wählen Sie ein weites, offenes Gelände.
• Landung: Landen Sie das Modell, sobald Sie einen Leistungsabfall bemerken oder der Timer abgelaufen ist. Richten Sie das Modell gegen den Wind aus und setzen Sie mit 1/4 bis 1/3 Gas zur Landung an.

Wartung und Fehlerbehebung

Überprüfen Sie vor jedem Flug alle Schrauben auf festen Sitz. Reparaturen am Schaumstoff sollten mit schaumsicheren Klebstoffen (z.B. 5-Minuten-Epoxy) durchgeführt werden. Bei Problemen wie "Modell reagiert nicht auf Gas" oder "Ungewöhnliche Vibrationen" konsultieren Sie die Fehlerbehebungstabelle im Handbuch.
