Bedienungsanleitung für die FPV-Drohne GEPRC CineLog30

Wichtige Informationen aus der Anleitung

Diese Anleitung unterstützt Sie bei der Inbetriebnahme und Wartung der GEPRC CineLog30 FPV-Drohne. Vor dem ersten Flug ist es zwingend erforderlich, die Fernsteuerung zu binden, die Propeller zu prüfen und einen Sicherheitscheck durchzuführen. Beachten Sie, dass Wasserschäden nicht von der Garantie abgedeckt sind.

Produktübersicht und Spezifikationen

Die CineLog30 ist eine 3-Zoll-FPV-Drohne, die auf der CineLog25-Basis entwickelt wurde. Sie ist in den Versionen VISTA Polar und Analog erhältlich.

• Flugsteuerung (FC): GEP-F411-35A AIO
• Regler (ESC): BLheli_S 35A
• Motor: GR1404 3850KV
• Propeller: T3x3x3
• Gewicht (HD-Version): ca. 158.5g
• Kompatibilität: Naked GoPro Hero 8, INSTA 360 GO2

Bindung der Fernsteuerung

Der Bindungsprozess variiert je nach Empfängertyp:

DJI Digital FPV System

1. Schalten Sie FPV-Brille, DJI FPV-Sender und Drohne ein.
2. Drücken Sie die Bind-Taste an der FPV-Brille zweimal (Piepton ertönt).
3. Drücken Sie die Bind-Taste am VISTA-Modul (LED leuchtet rot, dann gelb bei Erfolg).
4. Drücken Sie gleichzeitig die C1-Taste, die Aufnahmetaste und das rechte Scrollrad am Sender (LED leuchtet blau).
5. Drücken Sie erneut die Bind-Taste am VISTA-Modul, bis die LED grün leuchtet.

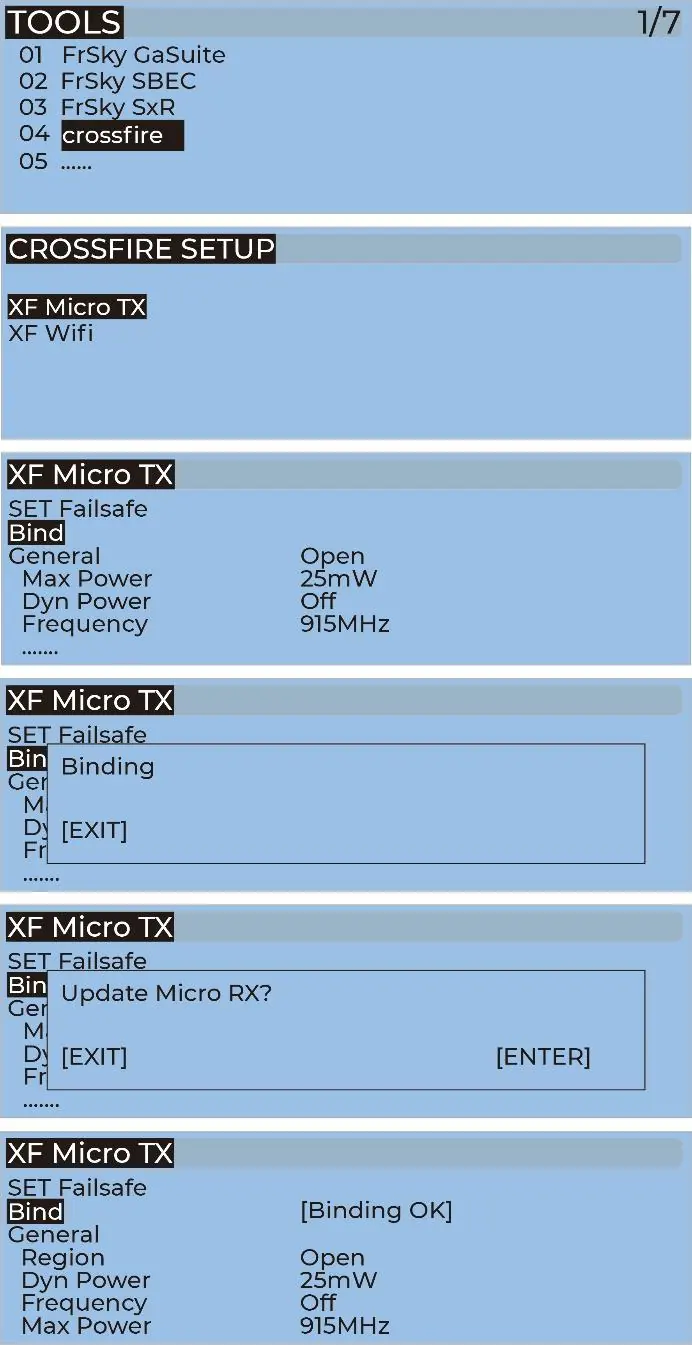

TBS NanoRX

1. Gehen Sie am Sender zu TOOLS – CROSSFIRE SETUP – XF Micro TX und wählen Sie Bind.
2. Halten Sie die Bind-Taste am Empfänger beim Einschalten gedrückt, lassen Sie sie los und halten Sie sie erneut für 8 Sekunden.
3. Wählen Sie am Sender ENTER, wenn das Update-Menü erscheint.

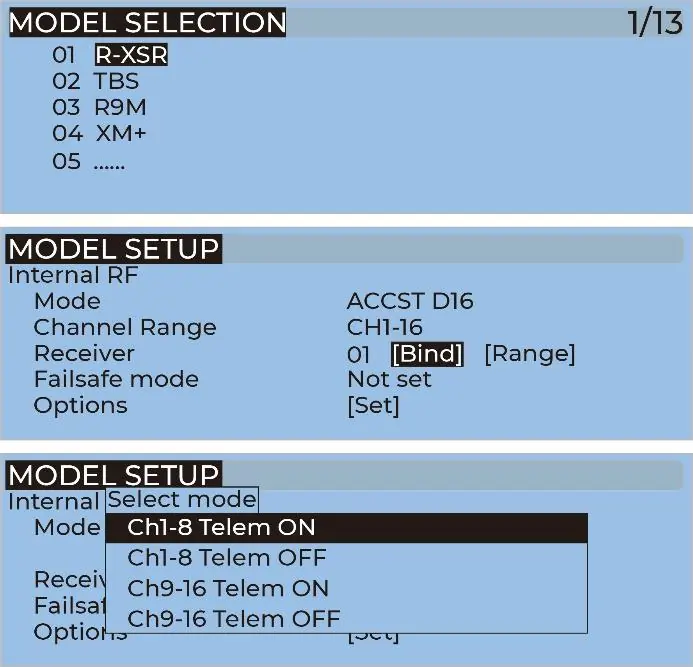

FrSky R-XSR

1. Gehen Sie am Sender zu MENU – MODEL SETUP – PAGE 2, wählen Sie Internal RF und dann BIND.
2. Halten Sie die Bind-Taste am Empfänger beim Einschalten gedrückt.
3. Nach erfolgreicher Bindung (rote LED blinkt) den Empfänger aus- und wieder einschalten.

Software-Konfiguration (Betaflight)

Obwohl die Drohne ab Werk flugbereit ist, wird die Installation von Betaflight für Debugging-Zwecke empfohlen. Laden Sie den Betaflight-Konfigurator von der offiziellen GitHub-Seite herunter. Unter Windows müssen zusätzlich Treiber (CP210x, STM USB VCP) installiert werden.

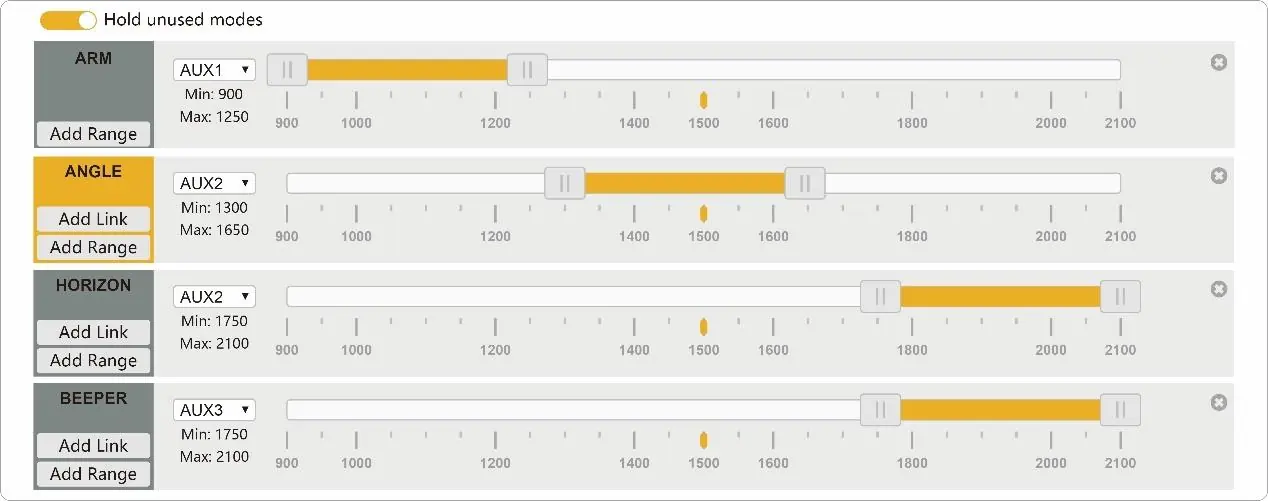

Fernsteuerungseinstellungen

Die Schalterbelegung ist ab Werk wie folgt konfiguriert:

• SA: AUX1 (ARM - Scharfschaltung)
• SB: AUX2 (MODES - Flugmodi)
• SC: AUX3 (BEEPER - Signalton)
• SD: AUX4 (Frei)

Montage und Installation

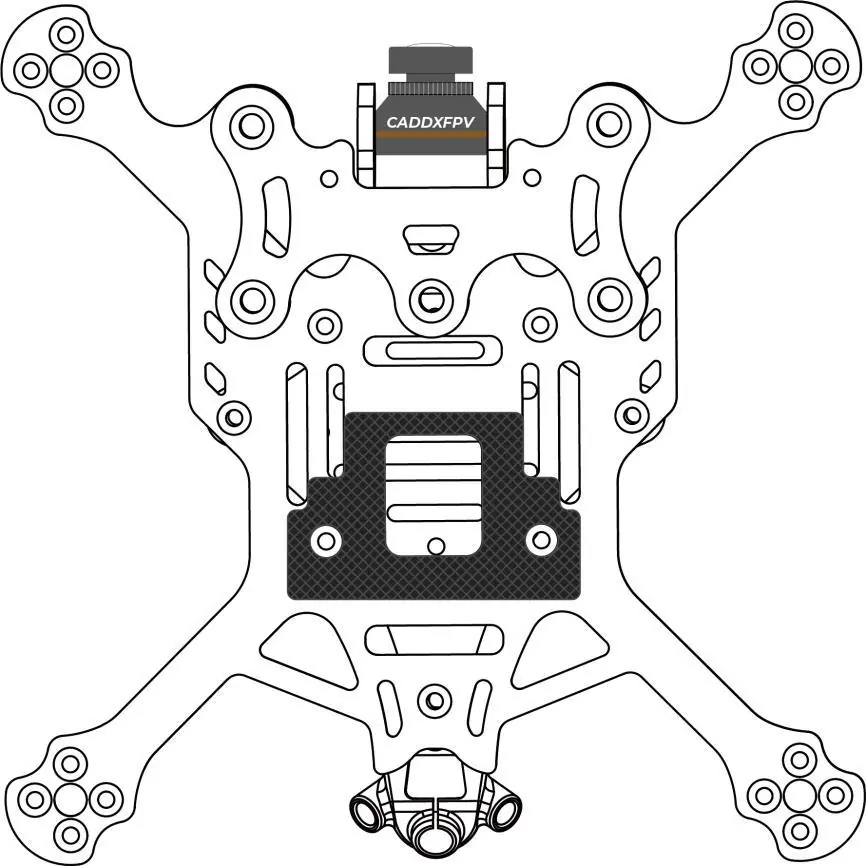

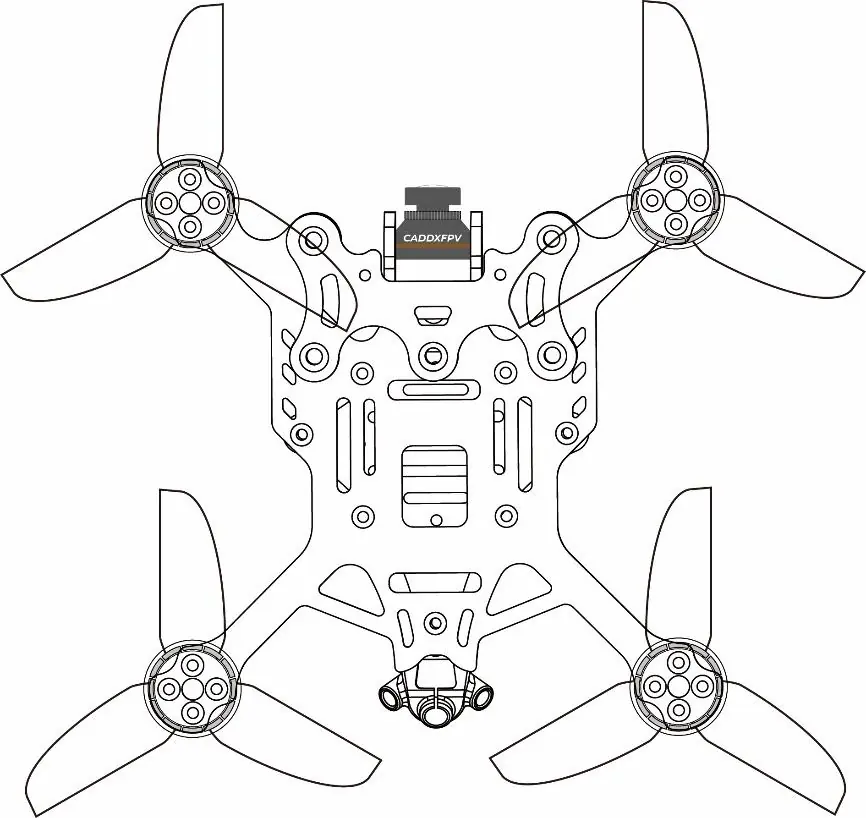

Stellen Sie sicher, dass die Silikon-Pads und Landepads korrekt am Rahmen montiert sind. Überprüfen Sie vor jedem Start die Propellerrichtung. Obwohl diese ab Werk montiert sind, ist eine manuelle Kontrolle vor dem Abheben unerlässlich.

Sicherheitschecks vor dem Flug

Führen Sie vor jedem Flug folgende Schritte durch:

• Sender einschalten und korrekten Modus wählen.
• Arming-Schalter auf 'disarmed' und Gashebel auf Null prüfen.
• Physische Inspektion der Drohne auf Schäden.
• Propellerrichtung und festen Sitz der Muttern prüfen.
• LiPo-Akkuspannung prüfen (4.2V pro Zelle, 12.6V für 3S, 16.8V für 4S).
• Akkubefestigung und Sicherung des Balancer-Kabels prüfen.
• Flugbereich auf Sicherheit (Personen/Tiere) scannen.
• Videoübertragung in der FPV-Brille auf Störungen prüfen.

Lieferumfang

Im Lieferumfang enthalten sind die CineLog30 Drohne, Akkustrap, Ersatzpropeller, Propellerschützer, EVA-Dämpfungsringe, Landepads, Silikon-Akkupads, Antennenrohr, Schraubenset sowie Halterungen für den TBS-Empfänger.

Garantie und Kontakt

Bei Schäden oder unbekannten Problemen kontaktieren Sie bitte den GEPRC-Support unter [email protected]. Schäden durch Stöße, Flüssigkeiten, Überhitzung oder unsachgemäße Handhabung sind von der Garantie ausgeschlossen.
