Bedienungsanleitung für LED-Scheinwerfer Flash PAR 12X20W 6in1 WDMX BATTERY IP65

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für den Betrieb des Flash PAR 12X20W 6in1 WDMX BATTERY IP65. Das Gerät ist ein batteriebetriebener, drahtloser DMX-Scheinwerfer mit RGBAW-UV-Farbmischung. Es unterstützt verschiedene Steuerungsmodi, darunter drahtloses DMX, kabelgebundenes DMX, Master/Slave, Auto-Modus, Sound-Aktivierung und WIFI-Steuerung via App.

Sicherheitshinweise

• Vor der Inbetriebnahme auf Transportschäden prüfen.
• Spannung und Frequenz der Stromversorgung müssen den Anforderungen des Geräts entsprechen.
• Das Gerät muss geerdet sein (gelb/grüner Leiter).
• Vor Wartungsarbeiten immer die Stromzufuhr trennen.
• Bei Montage an Traversen immer eine Sicherheitskette verwenden.
• Nicht direkt in den Lichtstrahl blicken.
• Das Gerät nicht bei Umgebungstemperaturen über 40°C betreiben.
• Vor Regen und Feuchtigkeit schützen, um Stromschlag- oder Brandgefahr zu vermeiden.
• Bei Beschädigung des Gehäuses muss dieses ersetzt werden.

Installation

Das Gerät sollte über die Schraublöcher am Bügel montiert werden. Stellen Sie sicher, dass die Struktur das 10-fache Gewicht des Geräts tragen kann. Verwenden Sie immer ein Sicherheitskabel, das das 12-fache Gewicht des Geräts halten kann. Bei horizontaler Installation mit nach unten gerichtetem Strahlwinkel kann sich Wasser in den Lüfterschächten sammeln; sorgen Sie ggf. für einen Regenschutz.

Verbindung

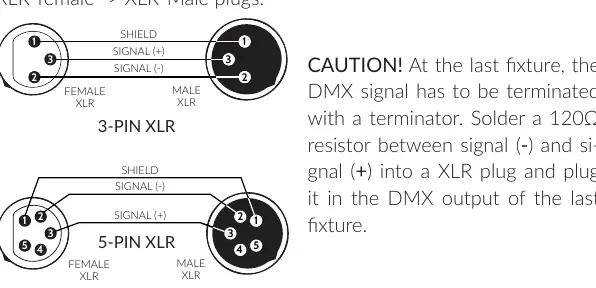

Das Gerät verfügt über DMX-Schnittstellen (3-Pin XLR) und TrueCON-Stromanschlüsse. Bei der DMX-Verkabelung muss das letzte Gerät in der Kette mit einem 120-Ohm-Abschlusswiderstand zwischen Signal (-) und Signal (+) terminiert werden. Reparaturen am Kabel dürfen nur durch qualifiziertes Personal durchgeführt werden.

Einrichtung und Betrieb

Nach dem Einschalten des Netzschalters kann das Gerät konfiguriert werden:

• Drahtlose Steuerung: Aktivieren Sie 2.4G Wireless, wählen Sie die ID-Gruppe (1-7) und stellen Sie die gleiche ID am Sender ein.
• DMX-Modus: Wählen Sie im Menü den Modus Sl1 oder Sl2, um das Gerät für den Empfang von DMX-Signalen (kabelgebunden oder drahtlos) bereitzuhalten.
• Manuelle Effekte: Über das Menü "Nast" können interne Effekte wie Sound-Aktivierung, statische Farben, Stroboskop oder Fade ausgewählt werden.

WIFI-Steuerung

Das Gerät kann über eine Smartphone-App gesteuert werden:

1. Installieren Sie die App (LED LAMP).
2. Stellen Sie das Gerät im Menü auf WIFI-Modus.
3. Verbinden Sie Ihr Smartphone mit dem WIFI-Netzwerk des Geräts (beginnend mit "LED-").
4. Öffnen Sie die App, um die Steuerung zu übernehmen.

Wartung und Schutzfunktionen

Das Gerät verfügt über einen integrierten Temperaturschutz: Bei Temperaturen ab 50°C wird die Helligkeit automatisch reduziert. Bei 80°C schaltet sich das Gerät automatisch ab. Der Akku sollte für eine optimale Lebensdauer mindestens 4 Stunden geladen werden.
