Bedienungsanleitung für LED-Scheinwerfer Flash LED PAR 36 12W RGB
Erfahren Sie, wie Sie den Flash LED PAR 36 12W RGB sicher installieren, anschließen und über DMX steuern. Vollständige Anleitung zu DMX-Kanälen, Sicherheitshinweisen und technischer Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den LED-Scheinwerfer Flash LED PAR 36 12W RGB. Das Gerät ist für den professionellen Einsatz konzipiert. Vor der Inbetriebnahme müssen die Spannungsversorgung und die DMX-Verkabelung gemäß den technischen Spezifikationen geprüft werden. Eine unsachgemäße Installation oder Bedienung kann zu Schäden am Gerät oder zu Gefahren führen.
Sicherheitshinweise
- Die maximale Umgebungstemperatur für den Betrieb beträgt 40°C.
- Das Gerät muss geerdet sein (gelb/grüner Leiter).
- Trennen Sie das Gerät vor Wartungsarbeiten immer vom Stromnetz.
- Verwenden Sie bei der Montage immer ein Sicherheitsfangseil.
- Das Gerät darf nicht an Dimmer-Packs angeschlossen werden.
- Blicken Sie während des Betriebs nicht direkt in den Lichtstrahl.
- Schützen Sie das Gerät vor Regen und Feuchtigkeit.
- Bei sichtbaren Schäden am Gehäuse muss dieses ausgetauscht werden.
Installation
Die Montage muss durch qualifiziertes Personal erfolgen. Stellen Sie sicher, dass die Struktur, an der das Gerät befestigt wird, das 10-fache des Eigengewichts tragen kann. Das Gerät muss fest montiert werden, um Vibrationen zu vermeiden. Achten Sie auf eine ausreichende Belüftung und halten Sie einen Mindestabstand von 15 cm zu angrenzenden Oberflächen ein.
Anschluss
Das Gerät verfügt über folgende Schnittstellen:
- DMX (Ein/Aus): 3-Pin oder 5-Pin XLR-Buchsen.
- Stromversorgung: PowerCON-Anschluss.
Für die DMX-Verbindung ist ein Kabel mit XLR-Steckern (weiblich auf männlich) erforderlich. Am letzten Gerät in der DMX-Kette sollte ein Abschlusswiderstand (120Ω zwischen Signal - und Signal +) verwendet werden, um Signalstörungen zu vermeiden.

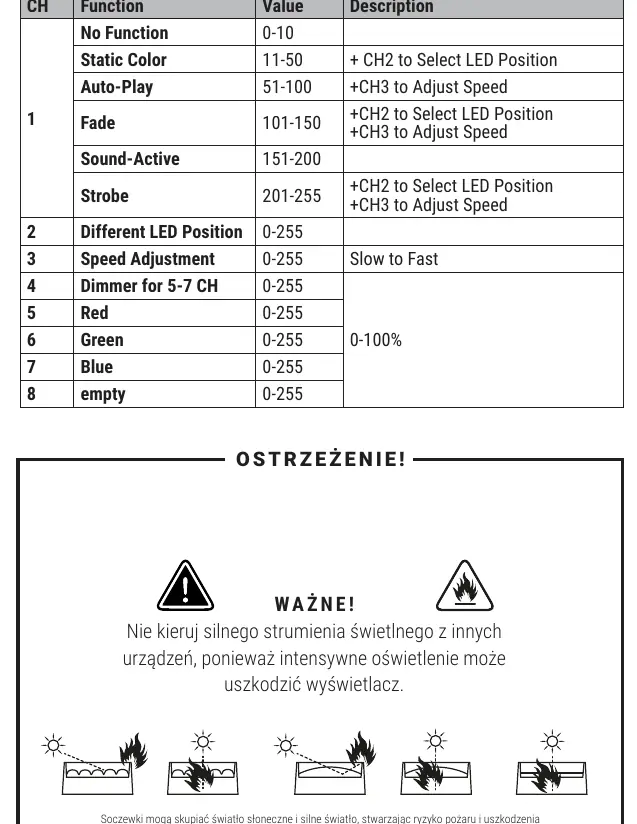

DMX-Kanalbelegung
Das Gerät unterstützt einen 8-Kanal-DMX-Modus:
- Kanal 1: Funktionswahl (Keine Funktion, Statische Farbe, Auto-Play, Fade, Sound-Active, Stroboskop).
- Kanal 2: LED-Position/Auswahl.
- Kanal 3: Geschwindigkeitsanpassung (langsam bis schnell).
- Kanal 4: Dimmer (0-100%).
- Kanal 5: Rot-Anteil (0-100%).
- Kanal 6: Grün-Anteil (0-100%).
- Kanal 7: Blau-Anteil (0-100%).
- Kanal 8: Leer.
Technische Daten
- Lichtquelle: 12 Stück x 3W LEDs.
- Spannungsversorgung: AC 100V-240V, 50/60Hz.
- Leistungsaufnahme: 40W.
- Gehäusematerial: ABS.
- Gewicht: 0,6 kg.
- Abmessungen: 12 x 12 x 8,9 cm.
Praktische Hilfe
Typische Probleme
Gerät leuchtet nicht
Überprüfen Sie die Stromversorgung und den festen Sitz des PowerCON-Steckers.
DMX-Signalfehler oder Flackern
Stellen Sie sicher, dass am letzten Gerät der DMX-Kette ein 120Ω-Abschlusswiderstand installiert ist.
Überhitzung
Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und die Umgebungstemperatur 40°C nicht überschreitet.
Vor der Verwendung
- Transportschäden nach dem Auspacken prüfen.
- Spannung und Frequenz des Stromnetzes (100-240V) prüfen.
- Sicherheitsfangseil anbringen.
- Stabile Montage auf einer geeigneten Struktur sicherstellen.
- DMX-Kabel auf korrekte Belegung prüfen.
Technische Daten in der Praxis
- Leistungsaufnahme
- 40W - gibt den maximalen Stromverbrauch an.
- DMX-Anschluss
- 3-Pin oder 5-Pin XLR-Buchsen für die Steuerung.
- Umgebungstemperatur
- Maximal 40°C für sicheren Betrieb.
Abbildungen und Diagramme
- DMX-Verkabelung: Zeigt die Pin-Belegung (Ground, DMX+, DMX-) für 3-Pin und 5-Pin XLR-Stecker.
- DMX-Kette: Veranschaulicht die Verbindung vom DMX-Controller zu den einzelnen Scheinwerfern.
Modellkompatibilität
- Nicht an Dimmer-Packs anschließen.
- Nur für den Innenbereich geeignet.
- Nur mit qualifiziertem Personal installieren.
