Montage- und Gebrauchsanleitung für Fiamma Carry-Bike Ford Custom 02094B07A

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Montage- und Gebrauchsanweisungen für den Fiamma Carry-Bike Fahrradträger, speziell für das Modell Ford Custom (02094B07A). Vor der Installation muss die Kompatibilität mit dem Fahrzeug sichergestellt werden. Die Installation sollte idealerweise durch qualifiziertes Personal erfolgen. Beachten Sie stets die lokalen Verkehrsregeln und Geschwindigkeitsbegrenzungen.

Lieferumfang

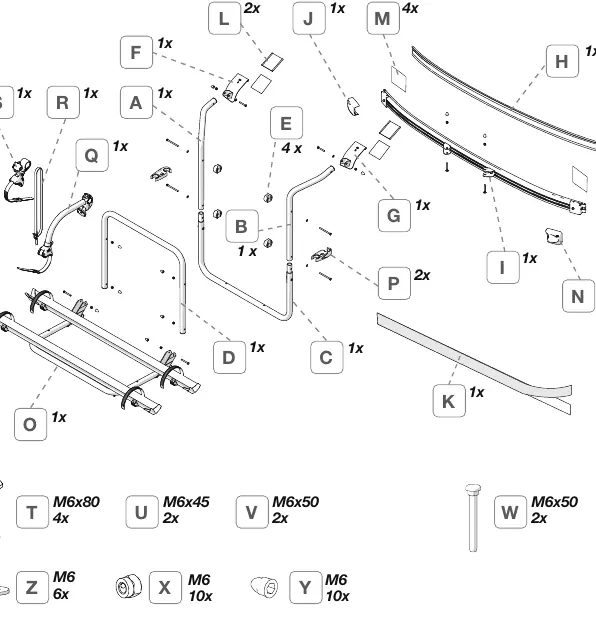

Der Lieferumfang umfasst alle notwendigen Komponenten für die Montage, einschließlich der Halterungen, Schrauben (M6x80, M6x45, M6x50) und Kleinteile. Eine detaillierte Explosionszeichnung der Teile finden Sie auf Seite 2 der Anleitung.

Montage

Die Montage erfolgt in mehreren Schritten:

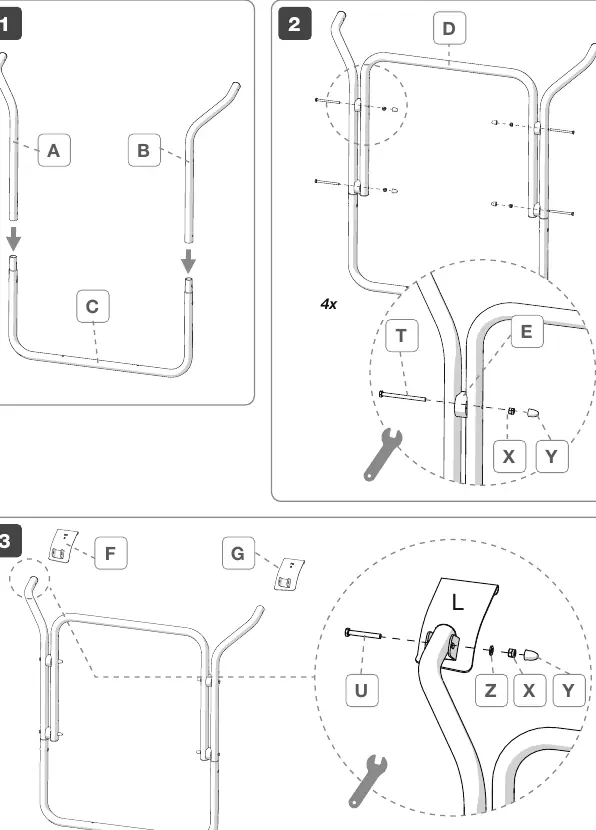

• Rahmenmontage: Setzen Sie die Rahmenteile (A, B, C) zusammen und verschrauben Sie diese gemäß den Abbildungen auf Seite 5.
• Vorbereitung am Fahrzeug: Reinigen Sie die Montageflächen und bringen Sie die Schutzfolien (M) an den entsprechenden Stellen an.
• Montage der Halterungen: Befestigen Sie die oberen und unteren Halterungen (L, R) am Fahrzeug. Achten Sie darauf, dass diese fest sitzen und nicht verrutschen können.
• Anbringen der Trägerschiene: Montieren Sie die Querstange (I) mit den Halterungen in der korrekten Position.

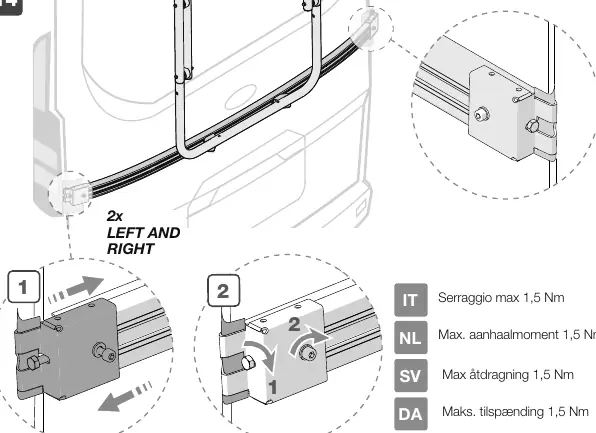

• Fixierung: Ziehen Sie alle Schrauben mit einem maximalen Drehmoment von 1,5 Nm an.

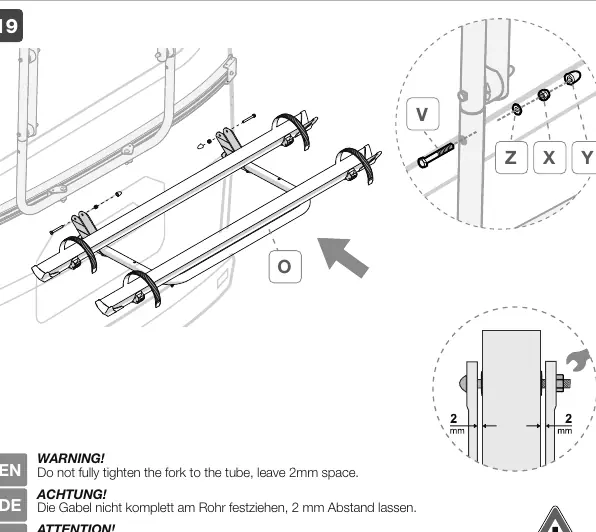

• Feinjustierung: Achten Sie beim Festziehen der Gabel am Rohr (Schritt 19) darauf, einen Abstand von 2 mm zu lassen und diese nicht komplett festzuziehen.

Gebrauch und Sicherheit

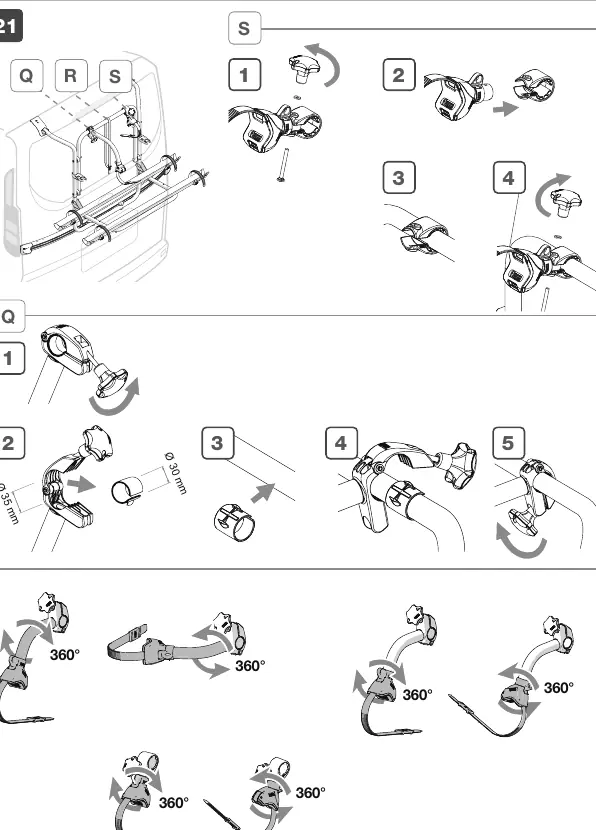

Beachten Sie beim Beladen des Fahrradträgers folgende Punkte:

• Die maximale Traglast beträgt 50 kg.
• Verteilen Sie das Gewicht gleichmäßig; die schwersten Fahrräder sollten sich am nächsten zur Fahrzeugwand befinden.
• Entfernen Sie Zubehörteile wie Kindersitze oder Körbe von den Fahrrädern, da sich diese durch Vibrationen lösen könnten.
• Drehen Sie die Lenker der Fahrräder, um Schäden an der Fahrzeugwand zu vermeiden.
• Überprüfen Sie vor Fahrtantritt die Sichtbarkeit der Rücklichter. Falls diese verdeckt sind, muss eine Lichtleiste verwendet werden.
• Der Einsatz einer Fahrradabdeckung (Bike Cover) ist bei diesem Modell nicht möglich.

Wartung und Pflege

Überprüfen Sie regelmäßig die Befestigung des Fahrradträgers, insbesondere nach den ersten Kilometern nach der Montage sowie vor und nach längeren Fahrten. Kontrollieren Sie die Gummikomponenten unter den Halterungen und die Riemen auf Verschleiß oder Porosität und ersetzen Sie diese bei Bedarf sofort.
