Installationsanleitung für EcoFlow OCEAN EV Charger 11.5kW

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an qualifizierte Elektriker und Fachpersonal. Vor der Installation, dem Betrieb oder der Wartung müssen die Sicherheitsanweisungen gelesen und befolgt werden. Das Gerät ist für den Außenbereich zugelassen, sollte jedoch vor direkter Sonneneinstrahlung und extremer Witterung geschützt werden. Stellen Sie sicher, dass die Wand das Gewicht des Geräts tragen kann und der Installationsort gut belüftet ist.

Produktübersicht

Der EcoFlow OCEAN EV Charger besteht aus der Hauptladebox, einem Ladekabel (24.6 ft / 7.5 m) und einem Netzkabel (3.3 ft / 1 m). Das Gerät verfügt über eine LED-Statusanzeige, ein LCD-Display und einen Halter für das Ladekabel.

Installationsanforderungen

• Umgebung: Flache, vertikale Oberfläche, vibrationsfrei, gut belüftet. Nicht in der Nähe von brennbaren oder explosiven Quellen installieren.
• Winkel: Vertikal oder mit maximal 15 Grad Neigung nach hinten.
• Abstand: Ausreichend Freiraum für Installation und Wärmeableitung einplanen. Die Lagerhöhe des Ladekabels sollte zwischen 600 mm und 1.2 m über dem Boden liegen.

Installationsschritte

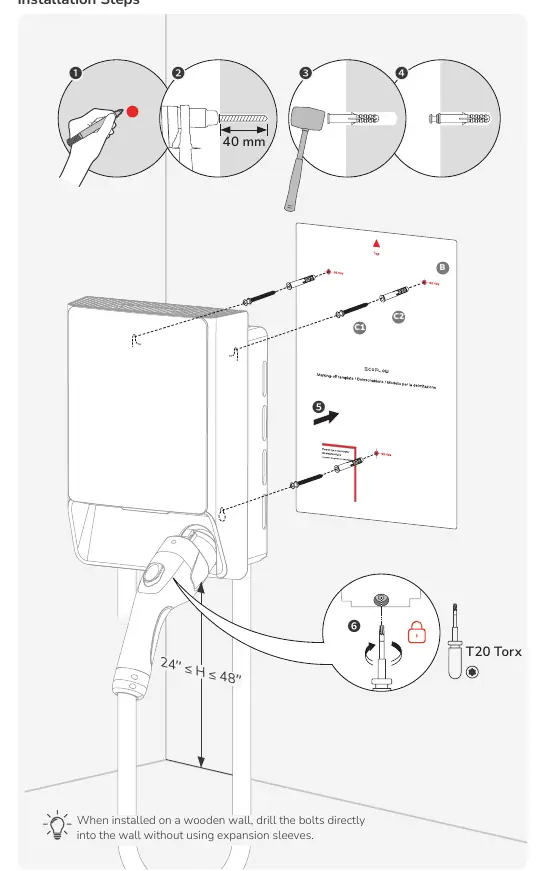

1. Markieren Sie die Bohrlöcher mithilfe der beiliegenden Fixierschablone.
2. Bohren Sie die Löcher (40 mm tief).
3. Setzen Sie die Dübel ein.
4. Befestigen Sie die Ladebox an der Wand.
5. Sichern Sie das Gerät mit den entsprechenden Schrauben.

Elektrischer Anschluss

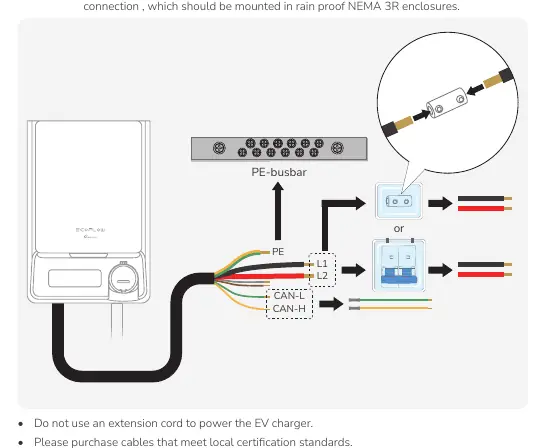

Alle elektrischen Anschlüsse müssen von einem zertifizierten Elektriker durchgeführt werden. Ein RCBO-Schutzschalter mit passender Spezifikation (Arbeitsspannung ≥ Ladespannung, Arbeitsstrom ≥ Ladestrom) muss vorgeschaltet werden. Das Gerät ist für den Festanschluss vorgesehen. Verwenden Sie keine Verlängerungskabel.

Systemstart und LED-Anzeigen

Nach dem Einschalten des Schutzschalters führt das Gerät einen automatischen Selbsttest durch. Die LED-Anzeige gibt Auskunft über den Status:

• Blinkendes Orange: Fehler aufgetreten (LCD-Display prüfen).
• Weißes Lauflicht: Firmware-Update oder Selbsttest.
• Dauerhaftes Weiß: Standby oder Ladevorgang aktiv.

LCD-Display

Das Display zeigt wichtige Betriebsparameter an, darunter:

• Metering: Softwareversion, Stromverbrauch (kWh).
• Netzwerk: Wi-Fi- und Bluetooth-Verbindungsstatus.
• Stromversorgung: PV-Eingang, Netzstrom oder Batterie.
• Laden: Ladeleistung, Eingangsspannung, EV-SOC (Ladezustand des Fahrzeugs).

App-Steuerung und Laden

Laden Sie die EcoFlow-App herunter, um das Gerät zu konfigurieren und den Ladevorgang zu steuern. Es gibt zwei Lademethoden: Über die App oder per Plug-and-Play (in der App aktivierbar). Verwenden Sie keine nicht spezifizierten Adapter oder Verlängerungen.
