Bedienungsanleitung für FBT MIURA 1208I 8-Kanal-Verstärker

Schnellstart- und Bedienungsanleitung für den FBT MIURA 1208I 8-Kanal-Verstärker. Erfahren Sie alles über Anschlüsse, technische Daten, Dante-Netzwerkkonfiguration und wichtige Sicherheitshinweise für die Installation.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
FBT MIURA 1208I Frontansicht Seite 1 Abmessungen des FBT MIURA 1208I Seite 2 Rückseite des FBT MIURA 1208I mit Anschlüssen Seite 3

Wichtige Informationen aus der Anleitung

Der FBT MIURA 1208I ist ein professioneller 8-Kanal-Verstärker für Festinstallationen. Ein kritischer Hinweis für Anwender in der Europäischen Union: Das mitgelieferte Netzkabel ist mit einem IEC C20-Stecker ausgestattet. Dieser muss vor der Inbetriebnahme durch einen lokalen Vorschriften entsprechenden C16-Stecker ersetzt werden.

FBT MIURA 1208I Frontansicht
FBT MIURA 1208I Frontansicht

Produktbeschreibung

Der MIURA 1208I ist ein kompakter 1U-Rack-Verstärker, der für anspruchsvolle Audioanwendungen entwickelt wurde. Er bietet hohe Flexibilität durch die Unterstützung von niederohmigen (4/8/16 Ohm) und hochohmigen (70/100V) Systemen. Das Gerät verfügt über eine integrierte DSP-Verarbeitung, Dante-Audio-Streaming und eine TCP/IP-Netzwerkschnittstelle zur Steuerung über die INFINITO-Software.

Hauptmerkmale

  • 8 Kanäle mit jeweils 150W an 4-16 Ohm oder 4 Kanäle mit 300W im BTL-Modus (70/100V).
  • OLED-Display und Push-Encoder für intuitive Bedienung.
  • Integrierter 4-Kanal DANTE-Audio-Streaming-Empfänger (24-bit, 48-96 kHz).
  • Netzwerkschnittstelle (TCP/IP, AES70-kompatibel) zur Fernsteuerung.
  • Schaltnetzteil mit PFC (Power Factor Correction) für effizienten Betrieb.
  • 8-Kanal GPIO, konfigurierbar als Ein- oder Ausgang.

Anschlüsse und Bedienfeld

Die Rückseite des Geräts bietet umfangreiche Anschlussmöglichkeiten:

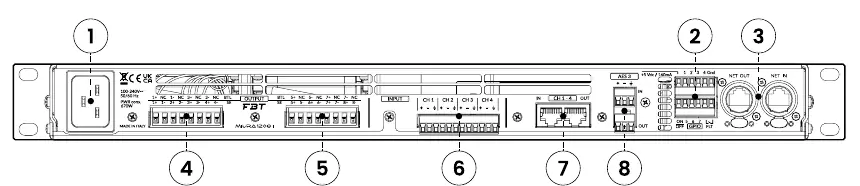

Rückseite des FBT MIURA 1208I mit Anschlüssen
Rückseite des FBT MIURA 1208I mit Anschlüssen
  • Stromversorgung: IEC C20-Anschluss.
  • GPIO: Euroblock-Anschluss für externe Steuerung und Fehlerrelais.
  • Netzwerk: EtherCON-Ports für Dante und Netzwerkkontrolle.
  • Audio-Ausgänge: Euroblock-Anschlüsse für Kanäle 1-4 und 5-8.
  • Audio-Eingänge: Euroblock für symmetrische analoge Eingänge (1-4).
  • Digital Audio: Euroblock für AES3-Ein-/Ausgänge.

Technische Daten

Abmessungen des FBT MIURA 1208I
Abmessungen des FBT MIURA 1208I
  • Leistung (LoZ): 8 x 150W (4-16 Ohm).
  • Leistung (HiZ): 4 x 300W (70/100V).
  • Frequenzgang: 20 Hz - 20 kHz (-0.5dB).
  • Signal-Rausch-Verhältnis: >106 dB (A-bewertet).
  • Betriebstemperatur: 0 - 40 °C.
  • Abmessungen: 1U Rack, 482 x 44 x 485 mm.
  • Gewicht: 5 kg.

Sicherheit und Schutzfunktionen

Das Gerät ist mit umfassenden Schutzmechanismen ausgestattet, darunter Schutz gegen Kurzschluss, DC-Fehler, Unterspannung, Überhitzung und Überlast. Eine Auto-Standby/Auto-Wake-Funktion hilft, den Stromverbrauch im Leerlauf zu minimieren.

Praktische Hilfe

Typische Probleme

Netzstecker passt nicht in die Steckdose (EU)

Das mitgelieferte Kabel hat einen IEC C20-Stecker. Ersetzen Sie diesen durch einen C16-Stecker, der den lokalen Vorschriften Ihres Landes entspricht.

Keine Audioausgabe

Überprüfen Sie die Impedanz-Konfiguration (LoZ vs. HiZ) und stellen Sie sicher, dass die Kanäle korrekt über die INFINITO-Software oder das Front-Panel zugewiesen sind.

Vor der Verwendung

  • Stellen Sie sicher, dass das Rack 1U Platz bietet.
  • Prüfen Sie, ob die Lautsprecherlast (4/8/16 Ohm oder 70/100V) mit der gewählten Kanal-Konfiguration übereinstimmt.
  • Tauschen Sie bei Bedarf den Netzstecker gegen einen C16-konformen Stecker aus.
  • Verbinden Sie das Gerät über EtherCON mit dem Netzwerk für Dante-Audio.
  • Konfigurieren Sie die GPIO-Anschlüsse, falls externe Steuerung erforderlich ist.

Technische Daten in der Praxis

BTL (Bridge-Tied Load)
Brückenschaltung, die zwei Kanäle kombiniert, um die Ausgangsspannung zu verdoppeln (z.B. für 70/100V-Leitungen).
PFC (Power Factor Correction)
Technologie zur effizienten Stromaufnahme aus dem Netz, reduziert harmonische Verzerrungen und Stromverbrauch.

Abbildungen und Diagramme

  • Das Front-Panel enthält das OLED-Display und den Push-Encoder zur Menüsteuerung.
  • Das Rear-Panel zeigt die Anordnung der Euroblock-Anschlüsse für Ein- und Ausgänge sowie die EtherCON-Netzwerkbuchsen.

Modellkompatibilität

  • AES70-kompatibel für Netzwerksteuerung.
  • Unterstützt Dante-Audio-Streaming (24-bit, 48-96 kHz).
  • Kompatibel mit INFINITO Software-Suite für PC.
