Bedienungsanleitung für FBT VHA 118SND Aktiv-Subwoofer

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Betriebsanleitung für die FBT HORIZON VHA 118SND Serie. Es ist wichtig, das Gerät korrekt zu konfigurieren, um optimale Leistung und Sicherheit zu gewährleisten. Das System unterstützt Fernsteuerung über die INFINITO System Management Suite und ist mit dem DANTE-Standard kompatibel.

Produktbeschreibung

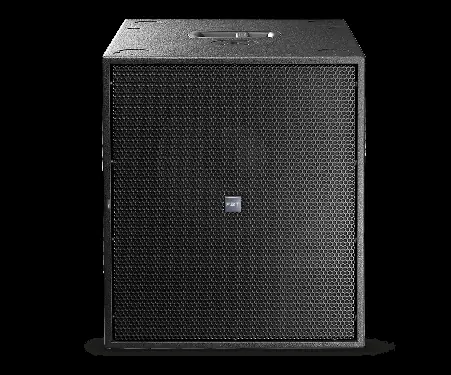

Der VHA 118SND ist ein aktiver Bassreflex-Subwoofer, ausgestattet mit einem 18-Zoll-Woofer (460mm) mit hoher Auslenkung. Er verfügt über einen 2500W Klasse-D-Verstärker mit Schaltnetzteil. Das Gehäuse besteht aus 18mm Birkensperrholz mit kratzfester Lackierung.

Anschlüsse und Bedienung

Das Anschlussfeld umfasst:

• XLR-Eingang und Link-Ausgang: Für symmetrische Audiosignale.
• Ethernet-Ports (EtherCON): Für die Netzwerkintegration und Fernsteuerung via INFINITO Software.
• PowerCon-Anschlüsse: Für die Stromversorgung (In/Link).
• OLED-Display und Encoder: Zur lokalen Steuerung von DSP-Parametern, Lautstärke und Systemstatus.

Installation und Konfiguration

Das System bietet vielseitige Installationsmöglichkeiten:

• Ground Stacking: Es können bis zu 3 Module auf dem Subwoofer gestapelt werden. Verwenden Sie dafür die vorgesehenen Zubehörteile (z.B. VHA-B 406).

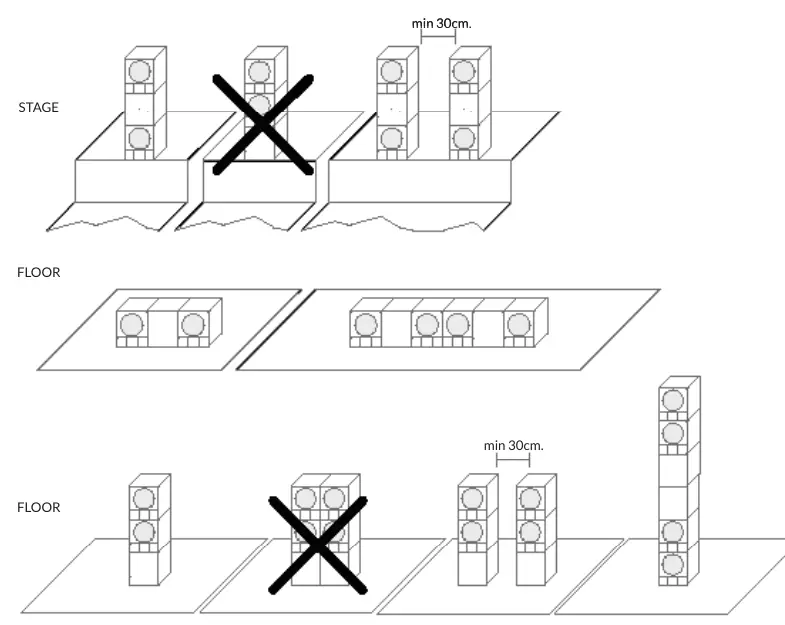

• Cardioid-Konfigurationen: Zur Reduzierung der Bassenergie auf der Bühne. Hierbei wird ein rückwärtig gerichteter Subwoofer verwendet, um die Energie der vorderen Subwoofer auszulöschen.
• Presets: Wählen Sie das passende Preset (z.B. ORIGINAL, DEEP, PUNCH, INFRA) basierend auf der Anwendung und der Anzahl der verwendeten Lautsprecher.

Sicherheit und Wartung

Beachten Sie folgende Sicherheitshinweise:

• Verwenden Sie das Gerät nicht in der Nähe von Wasser.
• Blockieren Sie nicht die Belüftungsöffnungen.
• Stellen Sie das System auf eine ebene, rutschfeste Oberfläche.
• Bei Fehlern wie "FAN ERROR" sollte der Lüfter überprüft werden.
• Das Gerät muss über eine geerdete Steckdose angeschlossen werden.
