Bedienungsanleitung für FBT MUSE 118FSND-FSCND Aktiv-Subwoofer
Erfahren Sie alles über den FBT MUSE 118FSND-FSCND Aktiv-Subwoofer: technische Daten, Anschlussmöglichkeiten, Cardioid-Konfiguration und Steuerung über die INFINITO Software.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

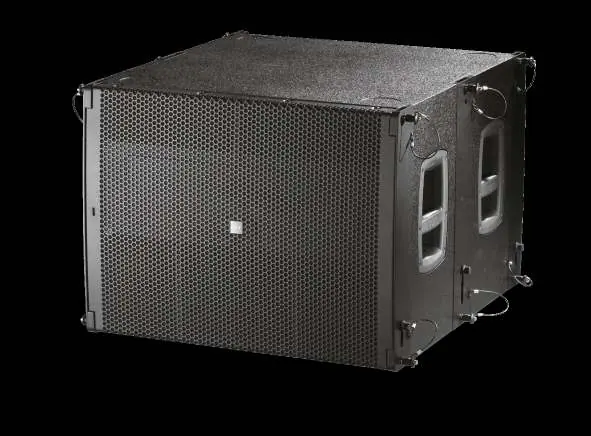

Der FBT MUSE 118FSND-FSCND ist ein leistungsstarker, flugfähiger Aktiv-Subwoofer, der für professionelle Beschallungsanwendungen konzipiert wurde. Er unterstützt sowohl omnidirektionale als auch Cardioid-Konfigurationen. Für die Cardioid-Anwendung müssen einige Subwoofer rückwärts ausgerichtet werden, um den Schalldruck hinter dem Cluster zu reduzieren. Die Steuerung erfolgt über ein integriertes OLED-Display mit Encoder oder die INFINITO Management Suite.
Produktbeschreibung
Der Subwoofer ist mit einem 18-Zoll-Neodym-Tieftöner und einem 1600W RMS Verstärker ausgestattet. Das Gehäuse besteht aus 15 mm starkem Birkensperrholz und verfügt über integrierte Hardware für die Flugmontage von bis zu 8 Elementen mit einem Sicherheitsfaktor von 10:1. Das Modell 118FSCND ist werkseitig für den Cardioid-Betrieb vorkonfiguriert.
Hauptmerkmale
- 18-Zoll-Neodym-Tieftöner mit 3,5-Zoll-Schwingspule.
- 1600W RMS Class-D Verstärker mit Schaltnetzteil.
- DANTE-Audio-Streaming (24-Bit, 48-96 kHz) über TCP/IP.
- AES70-kompatible Netzwerkschnittstelle.
- OLED-Display und Push-Encoder für die Onboard-Steuerung.
- EtherCon RJ45-Anschlüsse für Daisy-Chain-Verkabelung.
- M20-Stativflansch an der Oberseite.
Anschlüsse und Bedienfeld
Das rückseitige Bedienfeld bietet folgende Funktionen:
- XLR-Eingang und XLR-Link-Ausgang.
- EtherCon/RJ45-Ports für das Dante-Netzwerk und die Fernsteuerung via INFINITO Software.
- Digitaler Lautstärkeregler (Push-Encoder) für DSP-Menü und Parameterwahl.
- AC-Eingang und AC-Loop-Ausgang (PowerCon).
Software INFINITO
Die INFINITO Management Suite ist eine Windows-basierte Software zur Echtzeitüberwachung und Steuerung der internen Sensoren und Parameter. Sie ermöglicht die Verwaltung von über 100 Geräten im selben TCP/IP-Netzwerk mit automatischer IP-Adresszuweisung. Die Software kann von der FBT-Website heruntergeladen werden.
Technische Daten
- Frequenzgang: 33 Hz (Preset-abhängig).
- Maximaler Schalldruck (SPL): 136 dB / 140 dB (Half-Space).
- Abmessungen (BxHxT): 652 x 500 x 750 mm.
- Gewicht: 67 kg.
- Leistungsaufnahme: 600 W.
Zubehör
Für den Subwoofer sind optionales Zubehör erhältlich:
- MS-F 210: Flying Bar für die Flugmontage.
- KBW-1004S: 4-Rollen-Kit mit Bremse (100 mm).
Praktische Hilfe
Typische Probleme
Kein Ton oder Signal
Überprüfen Sie die XLR-Verbindungen und stellen Sie sicher, dass das Dante-Netzwerk korrekt konfiguriert ist.
DSP-Menü nicht zugänglich
Drücken Sie den Encoder-Knopf, um das Menü zu öffnen, und drehen Sie ihn zur Navigation.
Cardioid-Effekt nicht wirksam
Stellen Sie sicher, dass die Subwoofer physisch korrekt ausgerichtet sind (rückwärts für Cardioid-Konfiguration).
Vor der Verwendung
- Überprüfen Sie die Stromversorgung (PowerCon-Anschluss).
- Stellen Sie sicher, dass die Netzwerkverbindung (EtherCon) für Dante korrekt hergestellt ist.
- Prüfen Sie die physische Stabilität bei hängender Montage.
- Installieren Sie die INFINITO Management Suite auf einem Windows-PC für die Fernsteuerung.
- Stellen Sie sicher, dass die Belüftung des Verstärkermoduls nicht blockiert ist.
Abbildungen und Diagramme
- Das Bedienfeld zeigt XLR-Ein/Ausgänge, EtherCon-Netzwerkanschlüsse und das OLED-Display mit Encoder.

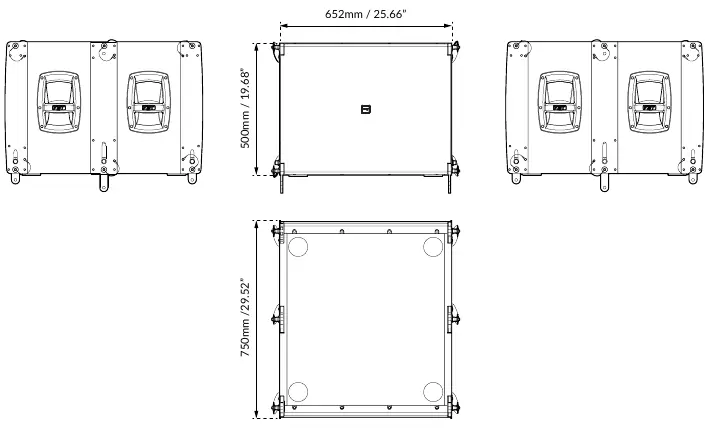

- Die Maßzeichnungen zeigen die Abmessungen des Gehäuses (652 x 500 x 750 mm).
Modellkompatibilität
- Dante-kompatibel: Erfordert Dante-Netzwerkinfrastruktur.
- INFINITO Software: Nur für Windows-Betriebssysteme verfügbar.
- Flugmontage: Kompatibel mit MUSE 210LND Line-Array-Systemen.
