Bedienungsanleitung für FBT MUSE 118FSND Subwoofer

Erfahren Sie alles über den FBT MUSE 118FSND Subwoofer: Installation, Anschluss, Cardioid-Konfiguration, INFINITO-Software und technische Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
FBT MUSE 118FSND Subwoofer Seite 1 Anschlussfeld des MUSE 118FSND Seite 2 Abmessungen des Subwoofers Seite 3

Wichtige Informationen aus der Anleitung

Der FBT MUSE 118FSND ist ein leistungsstarker, flugfähiger Subwoofer, der für professionelle Beschallungsanwendungen konzipiert wurde. Diese Anleitung enthält wichtige Informationen zur Inbetriebnahme, zur Cardioid-Konfiguration und zur Integration in das INFINITO-Netzwerk. Stellen Sie sicher, dass Sie vor der Installation die Sicherheitsanweisungen beachten und das passende Zubehör, wie die MS-F210 Flybar, verwenden.

Produktbeschreibung

Der MUSE 118FSND ist ein Hybrid-Bandpass-Subwoofer, der mit einem 18-Zoll-Neodym-Tieftöner und einem 1600W RMS Class-D-Verstärker ausgestattet ist. Er bietet eine hohe Schalldruckleistung und ist für die Kombination mit dem MUSE 210LND Line-Array optimiert. Das Gehäuse besteht aus 15 mm Birkensperrholz und verfügt über integrierte Hardware für die Flugmontage.

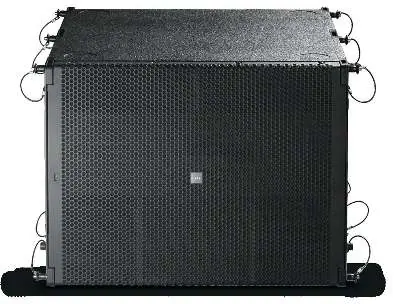

FBT MUSE 118FSND Subwoofer
FBT MUSE 118FSND Subwoofer

Anschlussfeld und Steuerung

Das Anschlussfeld auf der Rückseite bietet folgende Schnittstellen:

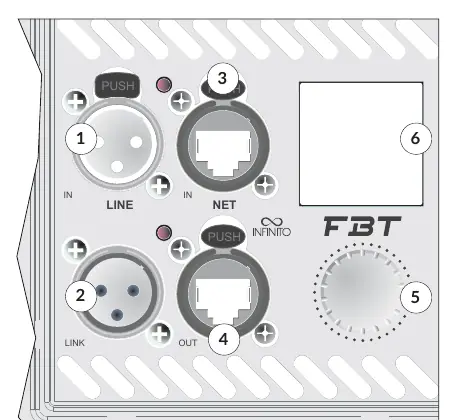

Anschlussfeld des MUSE 118FSND
Anschlussfeld des MUSE 118FSND
  • XLR IN / LINK: Analoge Audioeingänge und -ausgänge.
  • NET IN / NET OUT: EtherCon/RJ45-Anschlüsse für die Integration in ein TCP/IP-Netzwerk (Dante-kompatibel und Fernsteuerung via INFINITO).
  • AC INPUT / LOOP OUTPUT: PowerCon-Anschlüsse für die Stromversorgung und Weiterleitung.
  • OLED-Display und Encoder: Ermöglicht die direkte Steuerung der DSP-Parameter und die Lautstärkeeinstellung. Drücken Sie den Encoder, um das Menü aufzurufen.

INFINITO Software

Die INFINITO Management Suite ist eine Windows-basierte Software von FBT. Sie ermöglicht die Echtzeitüberwachung interner Sensoren, die Steuerung aller DSP-Parameter, Gruppenmanagement und die Anzeige von Warnmeldungen. Die Software unterstützt die automatische IP-Adresszuweisung für über 100 angeschlossene Geräte.

Cardioid-Konfiguration

Der Subwoofer unterstützt eine Cardioid-Konfiguration, um den Schalldruck hinter dem Cluster zu reduzieren. Dies erfordert, dass einige Subwoofer nach hinten gerichtet sind. Das Gehäuse ist so konstruiert, dass es sowohl vorwärts als auch rückwärts fliegend montiert werden kann, wobei das Frontgitter immer in die gewünschte Richtung zeigt.

Zubehör und Montage

Für die Montage ist das System mit einer integrierten Aufhängung ausgestattet. Zur Realisierung vollständiger Arrays ist die MS-F210 Flybar erforderlich. Optional ist ein Rollensatz (4 Wheels Kit) für den Transport erhältlich.

Technische Daten

Der Subwoofer bietet einen Frequenzgang ab 33 Hz (-6 dB) und einen maximalen Schalldruck von 136/140 dB (cont/peak). Die Leistungsaufnahme beträgt maximal 600 W. Das Gerät wiegt 67 kg.

Abmessungen des Subwoofers
Abmessungen des Subwoofers

Praktische Hilfe

Typische Probleme

Kein Audiosignal

Überprüfen Sie die XLR-Verkabelung und stellen Sie sicher, dass der DSP-Pegel am Gerät korrekt eingestellt ist.

Netzwerkverbindung zur INFINITO-Software nicht möglich

Prüfen Sie die EtherCon/RJ45-Verbindungen und stellen Sie sicher, dass das Gerät im gleichen TCP/IP-Netzwerk wie der Steuerungs-PC ist.

Vor der Verwendung

  • Überprüfen Sie die Stromversorgung (PowerCon-Anschlüsse).
  • Stellen Sie sicher, dass die gewünschte Konfiguration (Standard oder Cardioid) geplant ist.
  • Installieren Sie die INFINITO-Software auf einem Windows-PC für die Fernsteuerung.
  • Prüfen Sie die Stabilität der Aufhängung bei Flugmontage (MS-F210 Flybar erforderlich).
  • Stellen Sie sicher, dass die XLR- und Netzwerkkabel korrekt verbunden sind.

Abbildungen und Diagramme

  • Das Anschlussfeld zeigt die Position der XLR-Ein/Ausgänge, Netzwerkports und Stromanschlüsse.
  • Die Maßzeichnung verdeutlicht die physischen Abmessungen des Gehäuses für die Planung der Installation.

Modellkompatibilität

  • Kompatibel mit MUSE 210LND Line-Array.
  • Erfordert MS-F210 Flybar für die Flugmontage.
  • INFINITO Software erfordert ein Windows-Betriebssystem.
