Bedienungsanleitung für FBT 1020SA PROJECT Aktiv-Subwoofer

Erfahren Sie, wie Sie den FBT 1020SA PROJECT Aktiv-Subwoofer sicher anschließen, konfigurieren und bedienen. Detaillierte Anleitung zu Anschlüssen, Einstellungen und technischen Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Anschlussbuchse und Sicherungsfach Seite 3 Verkabelungsschema für verschiedene Anschlusstypen Seite 3 Bedienfeld des Subwoofers Seite 5 Konfigurationsbeispiel mit Satelliten Seite 6

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitung für den FBT 1020SA PROJECT Aktiv-Subwoofer. Es deckt die Sicherheitshinweise, die Stromversorgung, die Verkabelung, die Bedienelemente sowie technische Spezifikationen ab. Stellen Sie sicher, dass das Gerät von qualifiziertem Personal installiert wird.

Sicherheitshinweise

  • Installieren Sie das Gerät so, dass die Steckdose leicht zugänglich ist.
  • Sorgen Sie für ausreichende Belüftung (mindestens 11 Zoll/ca. 28 cm Abstand auf allen Seiten).
  • Decken Sie die Lüftungsschlitze nicht ab.
  • Halten Sie das Gerät von Wasser, Feuchtigkeit und Wärmequellen fern.
  • Verwenden Sie nur vom Hersteller spezifiziertes Zubehör.
  • Trennen Sie das Gerät bei Gewitter oder längerer Nichtbenutzung vom Stromnetz.

Stromversorgung

Der Subwoofer ist für eine universelle Netzspannung von 100-240V / 50-60Hz ausgelegt. Stellen Sie vor dem Anschließen sicher, dass die Spannung mit der Angabe auf der Rückseite übereinstimmt. Die Strombuchse enthält ein Sicherungsfach. Defekte Sicherungen dürfen nur durch solche mit gleichen elektrischen Werten ersetzt werden.

Anschlussbuchse und Sicherungsfach
Anschlussbuchse und Sicherungsfach

Anschlüsse

Das System bietet flexible Anschlussmöglichkeiten für professionelle Audiogeräte. Schalten Sie das Gerät aus oder stellen Sie die Ausgangspegel auf Minimum, bevor Sie Kabel anschließen oder trennen.

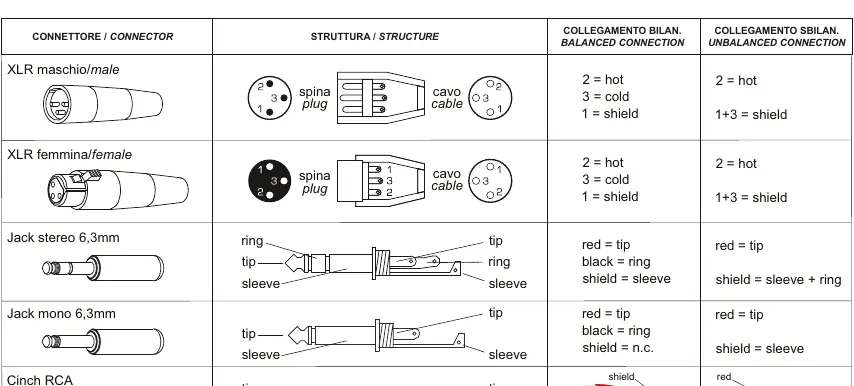

Verkabelungsschema für verschiedene Anschlusstypen
Verkabelungsschema für verschiedene Anschlusstypen
  • XLR-Eingänge: Für symmetrische Line-Pegel-Quellen.
  • RCA-Eingänge (LINE): Für unsymmetrische Line-Pegel-Quellen.
  • XLR-Ausgänge: Zum Anschluss weiterer Subwoofer oder Satelliten.

Bedienelemente und Funktionen

Das Bedienfeld auf der Rückseite umfasst folgende Funktionen:

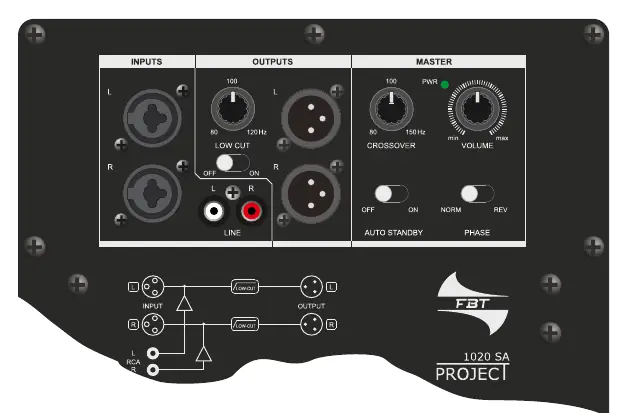

Bedienfeld des Subwoofers
Bedienfeld des Subwoofers

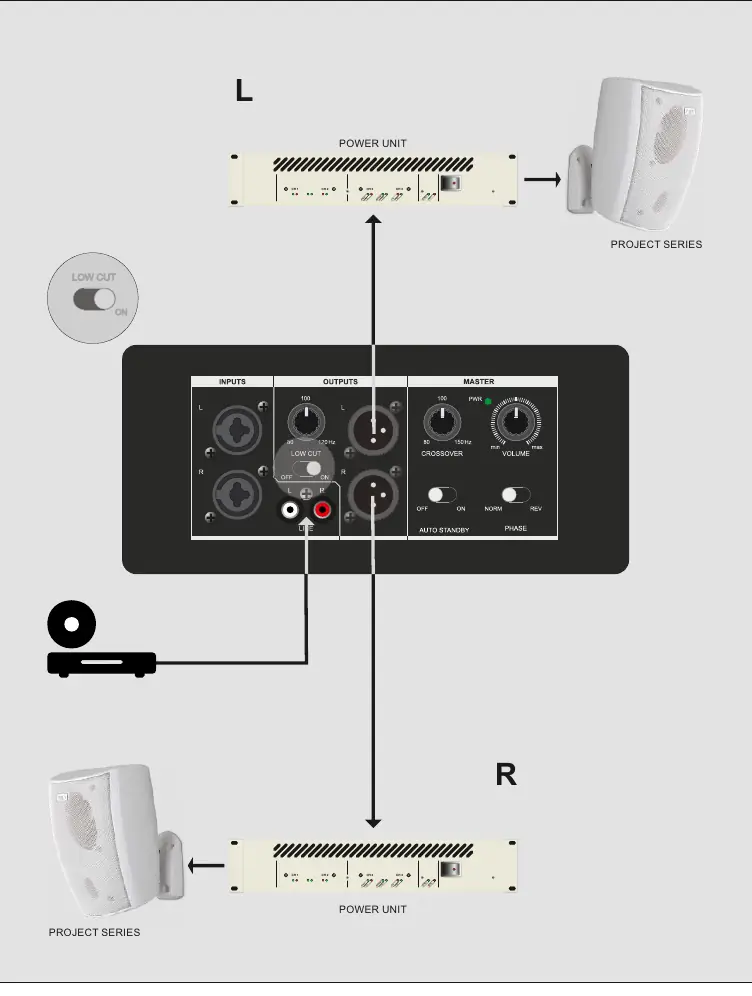

Konfigurationsbeispiel mit Satelliten
Konfigurationsbeispiel mit Satelliten
  • VOLUME: Regelt den Pegel des Subwoofers.
  • CROSSOVER: Stellt die Trennfrequenz des Low-Pass-Filters (80 bis 150 Hz) ein.
  • PHASE: Schalter zur Phasenumkehr um 180°, nützlich zur Korrektur der Ausrichtung zu Satelliten.
  • AUTO STANDBY: Aktiviert den Energiesparmodus nach ca. 7 Minuten Inaktivität (PWR-LED leuchtet rot).
  • LOW CUT: Schalter für die XLR-Ausgänge, um bei angeschlossenen Satelliten einen Hi-Pass-Filter zu aktivieren (einstellbar 80-120 Hz).

Technische Daten

  • Leistung: 150 W RMS
  • Frequenzgang: 40 - 150 Hz
  • Impedanz: 4 Ohm
  • Abmessungen: 330 x 367,5 x 365 mm
  • Gewicht: 16 kg

Praktische Hilfe

Typische Probleme

Kein Ton oder geringe Lautstärke

Überprüfen Sie, ob die Lautstärkeregler am Subwoofer und an der Signalquelle aufgedreht sind. Stellen Sie sicher, dass die Kabel korrekt angeschlossen sind.

Störgeräusche

Verwenden Sie hochwertige, symmetrische Kabel. Schalten Sie das Gerät aus, bevor Sie Kabelverbindungen ändern.

Phasenprobleme (Klang klingt dünn)

Betätigen Sie den PHASE-Schalter, um die Phase um 180° zu drehen und die Ausrichtung zu den Satelliten zu korrigieren.

Vor der Verwendung

  • Prüfen Sie, ob die Netzspannung mit der Angabe auf der Rückseite übereinstimmt.
  • Stellen Sie alle Lautstärkeregler (Subwoofer und Quelle) auf das Minimum.
  • Schalten Sie zuerst die Signalquelle und dann den Subwoofer ein.
  • Stellen Sie sicher, dass das Gerät ausreichend belüftet ist (min. 28 cm Abstand).

Technische Daten in der Praxis

Auto Standby
Schaltet das Gerät nach ca. 7 Minuten ohne Signal in den Energiesparmodus.

Abbildungen und Diagramme

  • Die Anleitung enthält detaillierte Schaltpläne für die Verkabelung von XLR-, Klinken- und Cinch-Kabeln (symmetrisch/unsymmetrisch).
  • Es werden Konfigurationsbeispiele für den Anschluss von Mischpulten und Satellitenlautsprechern gezeigt.

Modellkompatibilität

  • Geeignet für symmetrische und unsymmetrische Line-Pegel-Quellen.
  • Universelle Netzspannung 100-240V.
