Bedienungsanleitung für FBT MUSE 118FSN Flyable Subwoofer

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Betriebsanleitung für die FBT MUSE 118FSN Subwoofer-Serie, einschließlich der Modelle 118FSND, 118FSCND, 118FSN, 118FSCN, FS und FSC. Es bietet Anweisungen zur sicheren Installation, zur Konfiguration von Cardioid-Arrays, zur Netzwerksteuerung über das INFINITO Management Suite und zur Bedienung des integrierten DSPs.

Produktbeschreibung

Der MUSE 118FSN ist ein leistungsstarker, flugfähiger Subwoofer mit einem 18-Zoll-Neodym-Tieftöner. Er verfügt über ein hybrides Bandpass-Design, das für hohe Schalldruckpegel und präzise Basswiedergabe optimiert ist. Die 'D'-Modelle (z.B. 118FSND) sind mit einem 1600W RMS Verstärker, TCP/IP-Netzwerkschnittstelle und Dante-Audio-Streaming-Unterstützung ausgestattet.

Installation und Montage

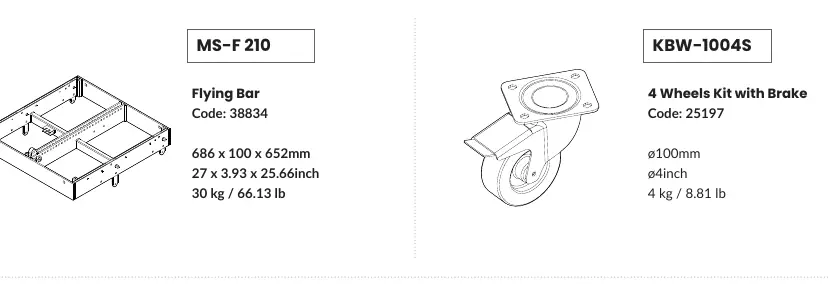

Die Subwoofer sind für den Einsatz in geflogenen Arrays oder als Ground-Stack konzipiert. Sicherheitshinweis: Die Installation muss von qualifiziertem Personal unter Einhaltung der lokalen Sicherheitsvorschriften durchgeführt werden. Verwenden Sie ausschließlich die spezifizierten FBT-Flugzubehörteile (z.B. MS-F 210 Flying Bar). Stellen Sie sicher, dass die Tragstruktur für das Gesamtgewicht des Arrays ausgelegt ist.

Cardioid-Konfiguration

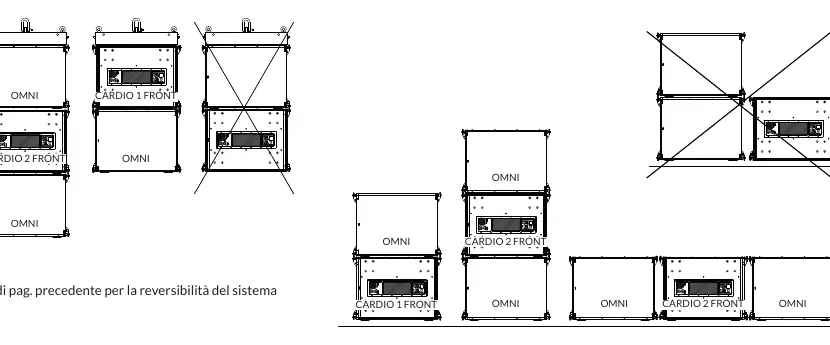

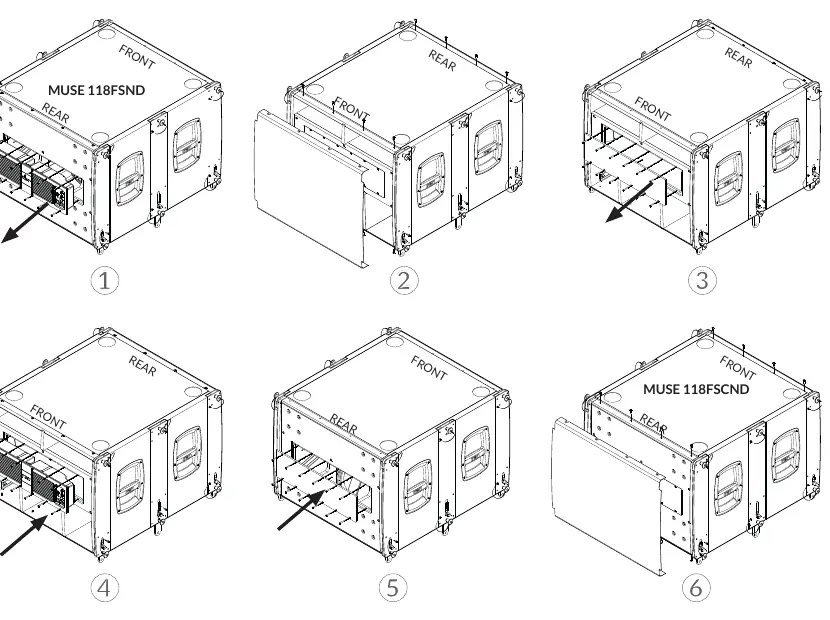

Um eine Cardioid-Richtcharakteristik zu erreichen, müssen Subwoofer in einer spezifischen Anordnung (z.B. zwei nach vorne, einer nach hinten) platziert werden. Das Gehäuse des MUSE 118FSN ist reversibel, sodass das Verstärkermodul und das Gitter für eine rückwärtige Ausrichtung getauscht werden können. Im DSP-Menü muss das entsprechende 'Cardioid'-Preset ausgewählt werden.

Anschlüsse und Netzwerk

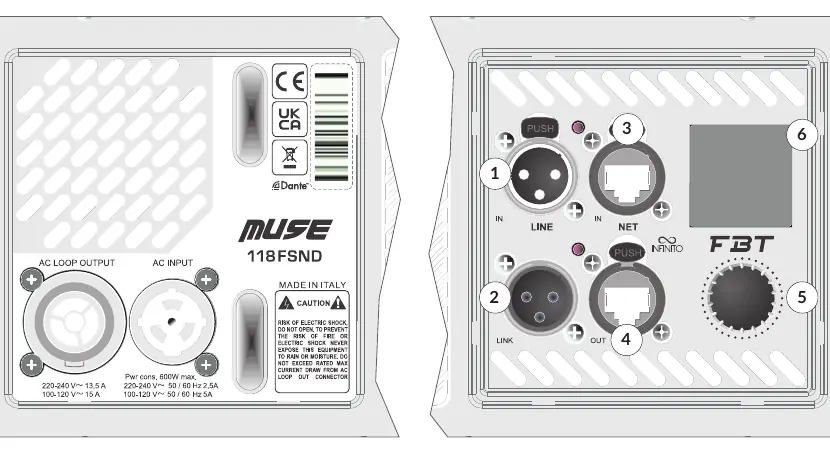

Die Modelle mit Verstärker bieten XLR-Ein- und Ausgänge sowie EtherCon-Anschlüsse für die Netzwerksteuerung. Die Vernetzung kann als Stern- oder Daisy-Chain-Konfiguration erfolgen. Für eine zuverlässige Steuerung über die INFINITO Software wird die Verwendung von Cat5e-Kabeln oder höher empfohlen.

DSP-Steuerung und Menü

Über das OLED-Display und den Encoder auf der Rückseite können alle DSP-Parameter gesteuert werden. Wichtige Funktionen umfassen:

• CONFIG PRESET: Auswahl zwischen Omni- und Cardioid-Modus.
• SOUND PRESET: Anpassung der Frequenzantwort.
• DELAY: Zeitliche Ausrichtung der Lautsprecher.
• MEMORY: Speichern und Abrufen von Setups (Snapshots).

Wartung und Sicherheit

Halten Sie die Belüftungsöffnungen frei, um Überhitzung zu vermeiden. Überwachen Sie den Status der internen Sensoren (Temperatur, Lüfter) über das Menü. Bei Fehlfunktionen zeigt das Display entsprechende Warnungen wie 'TEMP PROTECTION' oder 'FAN ERROR' an.
