Bedienungsanleitung für FBT MUSE 118FS Serie Subwoofer
Schnelle Anleitung für den FBT MUSE 118FS, 118FSC, 118FSA und 118FSCA Subwoofer. Erfahren Sie alles über Installation, Anschlüsse, DSP-Einstellungen, Cardioide-Konfiguration und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält wichtige Anweisungen für die Installation, den Betrieb und die Sicherheit der FBT MUSE 118FS Subwoofer-Serie (118FS, 118FSC, 118FSA, 118FSCA). Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden. Die Serie umfasst sowohl passive als auch aktive Modelle, die für den geflogenen Einsatz oder Bodenaufbau konzipiert sind.
Produktbeschreibung

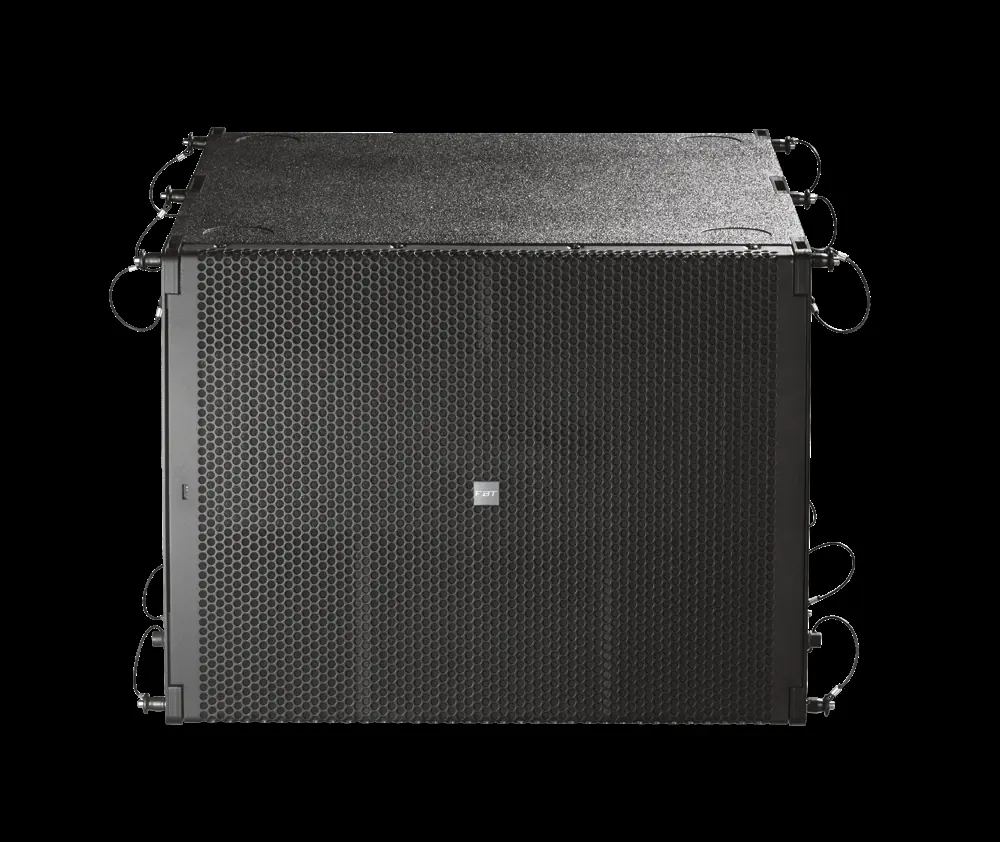

Die MUSE 118FS-Serie besteht aus leistungsstarken Subwoofern mit integrierter Aufhängungshardware. Die aktiven Modelle (118FSA, 118FSCA) verfügen über ein Class-D-Verstärkermodul mit DSP, während die passiven Modelle (118FS, 118FSC) für den Betrieb mit externen Verstärkern ausgelegt sind. Die Gehäuse bestehen aus 15 mm Birken-Multiplex.
Installation und Sicherheit
Die Installation muss von qualifiziertem Personal durchgeführt werden. Beachten Sie unbedingt die Traglastgrenzen und verwenden Sie nur zugelassenes Zubehör wie die Flying Bar MS-F 210. Vor jeder Verwendung ist das Aufhängungsmaterial auf Schäden zu prüfen. Das System ist für den geflogenen Einsatz oder als Ground Stack geeignet.
Anschlüsse
Die aktiven Modelle nutzen XLR-Anschlüsse für Ein- und Ausgänge. Die passiven Modelle verwenden Neutrik Speakon NL-4MDV Anschlüsse. Achten Sie bei der Verkabelung auf den korrekten Querschnitt der Lautsprecherkabel, um Leistungsverluste zu vermeiden.
Bedienung und DSP-Einstellungen
Die aktiven Modelle bieten einen DSP mit 8 Presets, die über den PRESET-Schalter ausgewählt werden können:
- HUNG: Standard-Equalizer für geflogene Installationen.
- GROUND: Standard-Equalizer für Bodenaufbau.
- HUNG PUNCH: Geflogene Installation mit Fokus auf 80-120 Hz.

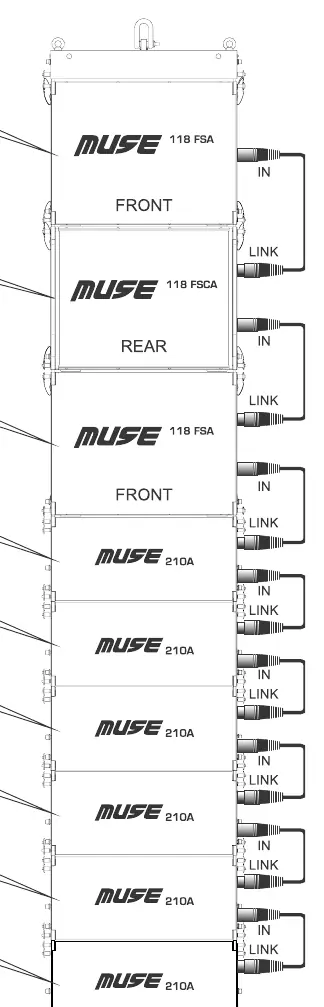

- Cardioide-Presets: Spezielle Einstellungen für Konfigurationen mit nach hinten gerichteten Subwoofern.
Zusätzliche Kontrollen umfassen DELAY (0,5 bis 3,5 m), LEVEL, PHASE (0°/180°) und GND LIFT zur Vermeidung von Brummschleifen.
Cardioide-Konfiguration

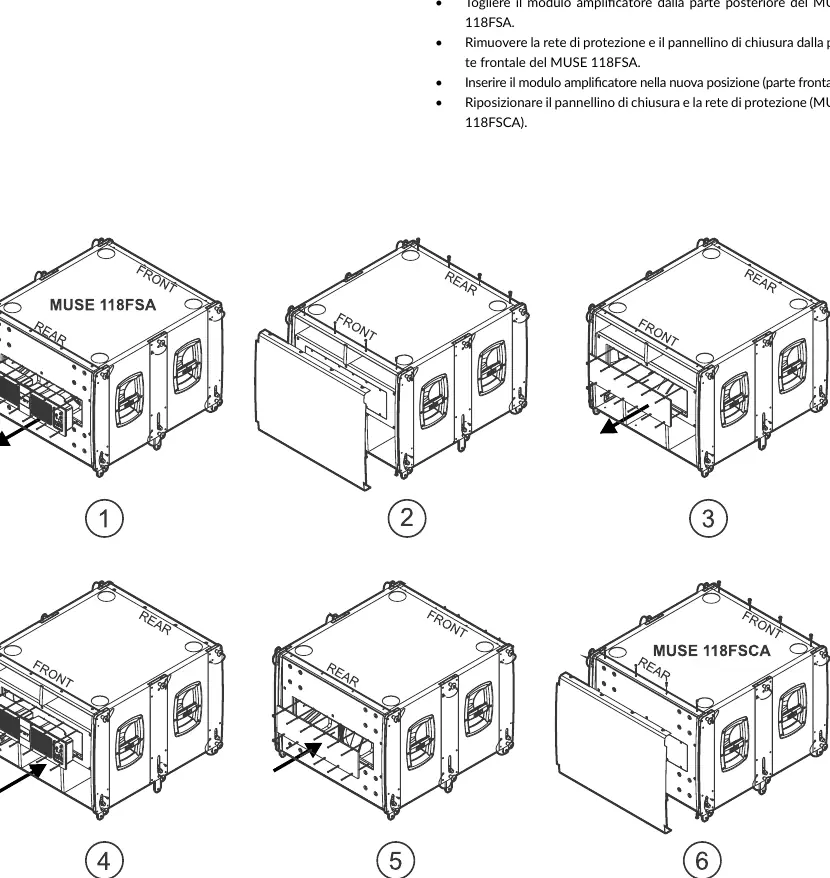

Um tiefe Frequenzen auf der Bühne zu reduzieren, kann das System in einer Cardioide-Konfiguration betrieben werden. Hierfür muss das Verstärkermodul und das Gitter reversibel umgebaut werden, sodass der Subwoofer nach hinten gerichtet ist. Die Anleitung beschreibt den Umbau in 6 Schritten, bei denen das Verstärkermodul und die Frontabdeckung getauscht werden.
Technische Daten
Die Subwoofer bieten einen Frequenzgang von 33 Hz bis 250 Hz (passiv) bzw. 100 Hz (aktiv). Der maximale Schalldruck liegt bei 135/139 dB (cont/peak). Die aktiven Modelle benötigen eine Stromversorgung von 220-230V oder 100-120V, abhängig von der Region.
Praktische Hilfe
Typische Probleme
Brummschleifen oder Störgeräusche
Verwenden Sie den GND LIFT Schalter am Bedienfeld, um die elektrische Trennung zwischen Masse- und Erdkreis zu aktivieren.
Phasenprobleme zwischen Sub und Satellit
Nutzen Sie den PHASE-Schalter (0° oder 180°) und den DELAY-Regler, um das System zeitlich und phasenrichtig anzupassen.
Zu viel Bassenergie auf der Bühne
Verwenden Sie eine Cardioide-Konfiguration, indem Sie einen Subwoofer nach hinten richten und die entsprechenden Cardioide-Presets am DSP wählen.
Vor der Verwendung
- Prüfen Sie das Aufhängungsmaterial vor jedem Einsatz auf Verschleiß.
- Stellen Sie sicher, dass die Traglast der Aufhängungspunkte für das Gesamtgewicht ausreicht.

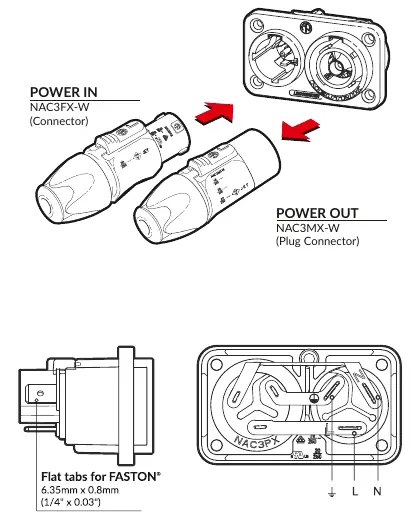

- Überprüfen Sie die Stromversorgung (Spannung und Strombedarf) bei aktiven Modellen.
- Verwenden Sie nur vom Hersteller spezifiziertes Zubehör (z.B. MS-F 210 Flying Bar).
- Stellen Sie sicher, dass alle Verriegelungsbolzen korrekt eingerastet sind.
Technische Daten in der Praxis
- SPL (cont/peak)
- Der maximale Schalldruckpegel, den der Lautsprecher kontinuierlich bzw. in der Spitze erzeugen kann.
- Cardioide-Konfiguration
- Ein Aufbau, bei dem durch gezielte Ausrichtung der Subwoofer die Bassabstrahlung nach hinten minimiert wird.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Zeichnungen zur Reversibilität des Systems (Umbau für Cardioide-Betrieb).
- Es gibt Schaltpläne für die XLR- und Speakon-Verkabelung, um eine korrekte Polarität sicherzustellen.
- Die Abbildungen zeigen die korrekte Verwendung der Verriegelungsbolzen für die geflogene Installation.
Modellkompatibilität
- Die Aufhängungshardware ist vollständig kompatibel mit der MUSE 210 Serie.
- Für die geflogene Installation ist die Flying Bar MS-F 210 zwingend erforderlich.
