Bedienungsanleitung für Falcon 130W Faltbares Solarpanel

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Inbetriebnahme und den Betrieb des faltbaren 130W Solarpanels von Falcon. Das System ist für das Laden von 12V-Batterien (versiegelte Blei-Säure, Gel oder geflutete Batterien) konzipiert. Wichtig: Der Solar-Controller benötigt eine Batteriespannung von mindestens 6V, um zu starten. Wenn die Batterie vollständig entladen ist, muss sie kurzzeitig anderweitig geladen werden.

Produktbeschreibung und Zubehör

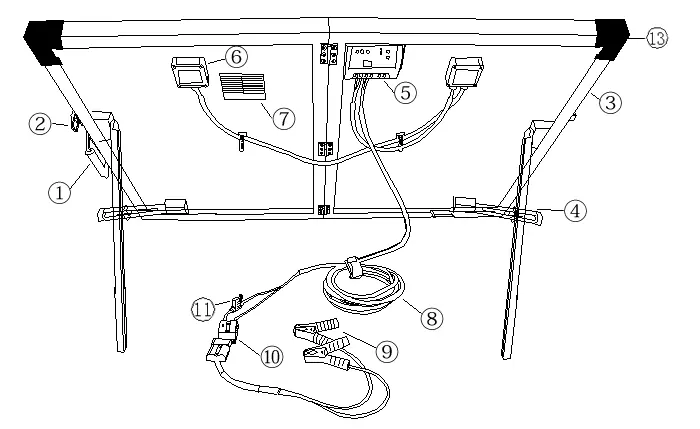

Das Set besteht aus den faltbaren Solarpanels, einem integrierten Solar-Controller, einem Ständer und den notwendigen Anschlusskabeln. Zu den Komponenten gehören:

• Solar-Controller
• Anschlussbox
• Batterieklemmen (Krokodilklemmen)
• Anderson-Stecker und Sicherung
• Aluminiumrahmen und Ständer

Installation und Inbetriebnahme

1. Lösen Sie die beiden Verschlüsse an der Seite und klappen Sie die Panels auf. Stellen Sie den Ständer auf, um die Panels zu fixieren.
2. Verbinden Sie die Batterieklemmen mit den entsprechenden Polen der 12V-Batterie (Rot = Plus, Schwarz = Minus). Stellen Sie sicher, dass die Verbindungen fest sitzen.
3. Sobald die Verbindung zur Batterie besteht, schaltet sich die "BATT"-LED am Controller ein.
4. Stellen Sie den Batterietyp am Controller ein: Drücken Sie die Einstellungstaste, bis "Batt type" erscheint. Halten Sie die Taste 5 Sekunden gedrückt, bis die Ziffern blinken. Wählen Sie den Typ (1 = versiegelt, 2 = Gel, 3 = geflutet) und warten Sie, bis das Blinken aufhört.
5. Platzieren Sie das Solarpanel an einem sonnigen Ort ohne Schatten.

Bedienung und LED-Anzeigen

Der Controller verfügt über zwei Status-LEDs:

• PV-LED (Ladestatus): Dauerhaft GRÜN bedeutet, dass die Batterie geladen wird. Schnelles GRÜNES Blinken signalisiert eine Überspannung im System.
• BATT-LED (Batteriestatus): Dauerhaft GRÜN bedeutet normale Spannung/teilweise geladen. Langsames GRÜNES Blinken bedeutet vollständig geladen. ORANGE bedeutet niedrige Spannung (Laden erforderlich). ROT bedeutet tiefentladen.

Fehlerbehebung

• Überprüfen Sie alle Kabelverbindungen auf festen Sitz und Sauberkeit.
• Stellen Sie sicher, dass die Polarität korrekt ist und die Batterie mindestens 6V liefert.
• Prüfen Sie, ob die Panels direkt zur Sonne ausgerichtet sind und nicht beschattet werden.

Wartung und Garantie

Es wird empfohlen, die Panels regelmäßig mit einer weichen Bürste von Staub zu befreien und mit einem feuchten Tuch abzuwischen. Das System ist IP66 wasserdicht, sollte jedoch bei starkem Regen geschützt werden, um Korrosion an den Anschlüssen zu vermeiden. Die Garantie beträgt 2 Jahre auf die Verarbeitung und den Controller sowie 20 Jahre auf die Solarzellen.
