Bedienungsanleitung für BougeRV 130W Tragbares Solarpanel

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Inbetriebnahme und Nutzung des tragbaren 130W-Solarpanels von BougeRV. Das Panel ist für den Einsatz in Solar-Off-Grid-Systemen und mit tragbaren Powerstations konzipiert. Achten Sie bei der Verwendung auf die korrekte Ausrichtung zur Sonne, um Schattenbildung zu vermeiden, und halten Sie die Oberfläche sauber.

Funktionen und Merkmale

• Wasserdichtigkeit: IP67-zertifizierte Anschlussdose.
• Design: Leichte Struktur mit robusten Aluminium-Ständern.
• Effizienz: 9BB-Zelltechnologie für reduzierte interne Widerstandsverluste und 23,5 % Umwandlungseffizienz.
• Vielseitigkeit: Geeignet für Wohnmobile, Boote und netzunabhängige Heimsysteme.

Sicherheitshinweise

• Nicht auf das Solarpanel treten, es fallen lassen oder zerkratzen.
• Keine Gegenstände auf das Panel legen, da Rückstände die Oberfläche beschädigen können.
• Nicht bei Nässe oder starkem Wind installieren oder handhaben.

Verwendung mit einer Powerstation

Um das Panel mit einer Powerstation zu verbinden:

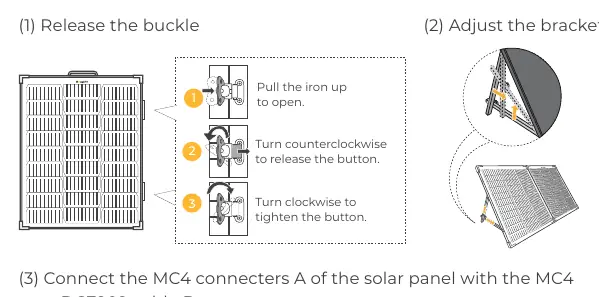

1. Vorbereitung: Lösen Sie die Schnallen und klappen Sie die Ständer aus, um das Panel aufzustellen.
2. Verbindung: Verbinden Sie die MC4-Anschlüsse des Panels mit dem entsprechenden Adapterkabel (z. B. MC4 auf DC7909).
3. Kompatibilität: Das Panel ist mit verschiedenen Powerstations kompatibel, sofern das Kabel über MC4-Anschlüsse verfügt.

Solar-Off-Grid-System

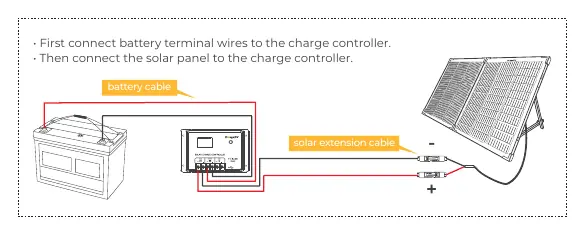

Für den Betrieb mit Batterien ist ein Laderegler erforderlich:

1. Verbinden Sie zuerst die Batteriekabel mit dem Laderegler.
2. Verbinden Sie anschließend das Solarpanel mit dem Laderegler.

Reihen- und Parallelschaltung

• Reihenschaltung: Die Panels können in Reihe geschaltet werden, um die gewünschte Spannungsausgabe zu erreichen.
• Parallelschaltung: Die Panels können parallel geschaltet werden, um den gewünschten Stromausgang zu erreichen. Hierfür wird ein Solar-Parallel-Anschluss benötigt.

Technische Daten

• Maximale Leistung (Pmax): 130 W
• Max. Leistungsspannung (Vmp): 19,02 V
• Max. Leistungsstrom (Imp): 6,83 A
• Leerlaufspannung (Voc): 22,40 V
• Kurzschlussstrom (Isc): 7,59 A
• Max. Systemspannung: 1000 V DC
• Betriebstemperatur: -40 °F bis +185 °F

Fehlerbehebung und Wartung

Sollte die Leistung gering sein oder kein Strom fließen, prüfen Sie folgende Punkte:

• Schatten und Winkel: Stellen Sie sicher, dass das Panel direkt zur Sonne ausgerichtet ist und keine Schatten durch Bäume oder Gebäude entstehen.
• Verschmutzung: Reinigen Sie das Panel regelmäßig von Vogelkot, Staub und Schmutz.
• Beschädigungen: Bei Defekten oder fehlenden Teilen kontaktieren Sie den Support unter [email protected].
