Bedienungsanleitung für Eco-Worthy 12V195W Bifacial Solarmodul

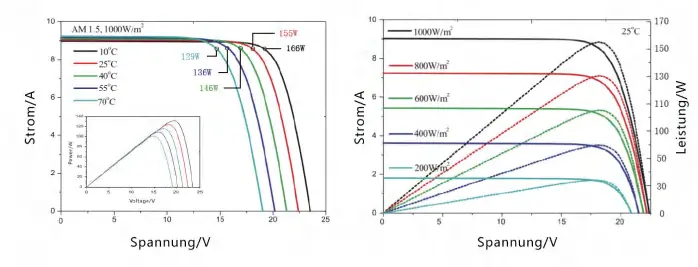

Erfahren Sie alles über das Eco-Worthy 12V195W Bifacial Solarmodul. Diese Anleitung enthält technische Daten, elektrische Spezifikationen, Abmessungen, I-V-Kurven und Garantieinformationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen und Leistungsdaten für das Eco-Worthy 195W Bifacial Solarmodul. Es dient als Referenz für die elektrischen Eigenschaften, die physischen Abmessungen und die Garantiebedingungen des Produkts. Bei technischen Problemen, die nicht durch die bereitgestellten Daten gelöst werden können, wird der Kontakt zum Eco-Worthy Support empfohlen.
Technische Spezifikationen
Das Solarmodul basiert auf monokristalliner Zelltechnologie und bietet folgende elektrische Leistungswerte:
- Nennleistung: 195W
- Maximale Leistungsspannung (Vmp): 19.8V
- Leerlaufspannung (Voc): 23.7V
- Kurzschlussstrom (Isc): 10.50A
- Maximaler Leistungsstrom (Imp): 9.85A
- Gewicht: 9.20 kg
Anschlüsse und Schutz
Das Modul ist für den Außeneinsatz konzipiert und verfügt über robuste Anschlusseigenschaften:
- Solarkabel-Anschlüsse: Nennstrom 30A, maximale Spannung 1000V, IP67-Schutzklasse.
- Anschlussdose: IP68-Schutzklasse, ausgestattet mit blockierenden Bypass-Dioden.
- Kabel: 12AWG (ca. 88-90 cm lang).
- Temperaturbereich: -40°C bis +85°C.
Abmessungen

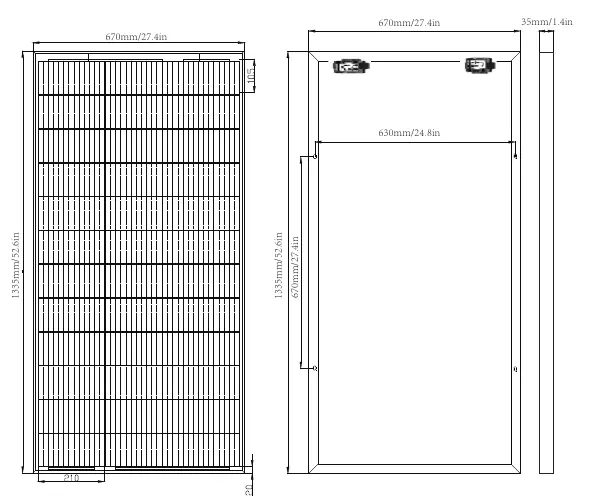

Die physischen Abmessungen des Moduls betragen 1335 x 670 x 35 mm. Bitte berücksichtigen Sie diese Maße bei der Planung der Montagefläche.
Garantie und Support
Eco-Worthy bietet für dieses Produkt eine zweistufige Garantie:
- Material- und Verarbeitungsgarantie: 1 Jahr.
- Leistungsausgabegarantie: 25 Jahre.
Für Supportanfragen stehen folgende Kontaktmöglichkeiten zur Verfügung:
- Webseite: www.eco-worthy.com
- E-Mail: [email protected]
- Telefon (DE): +496931090113
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Kontaktieren Sie den Eco-Worthy Support unter der Telefonnummer +496931090113 oder per E-Mail an [email protected].
Vor der Verwendung
- Überprüfen Sie das Solarmodul nach dem Auspacken auf Transportschäden.
- Stellen Sie sicher, dass die Verkabelung den Spezifikationen (10AWG-14AWG) entspricht.
- Prüfen Sie die Kompatibilität Ihres Ladereglers mit den Modulwerten (Vmp 19.8V, Voc 23.7V).
- Stellen Sie sicher, dass die Montagefläche für das Gewicht von 9.20 kg ausgelegt ist.
