Installationsanleitung für Evolution Powersports X3 Boost Recirculating Valve 2.0 Kit

Wichtige Informationen zur Installation

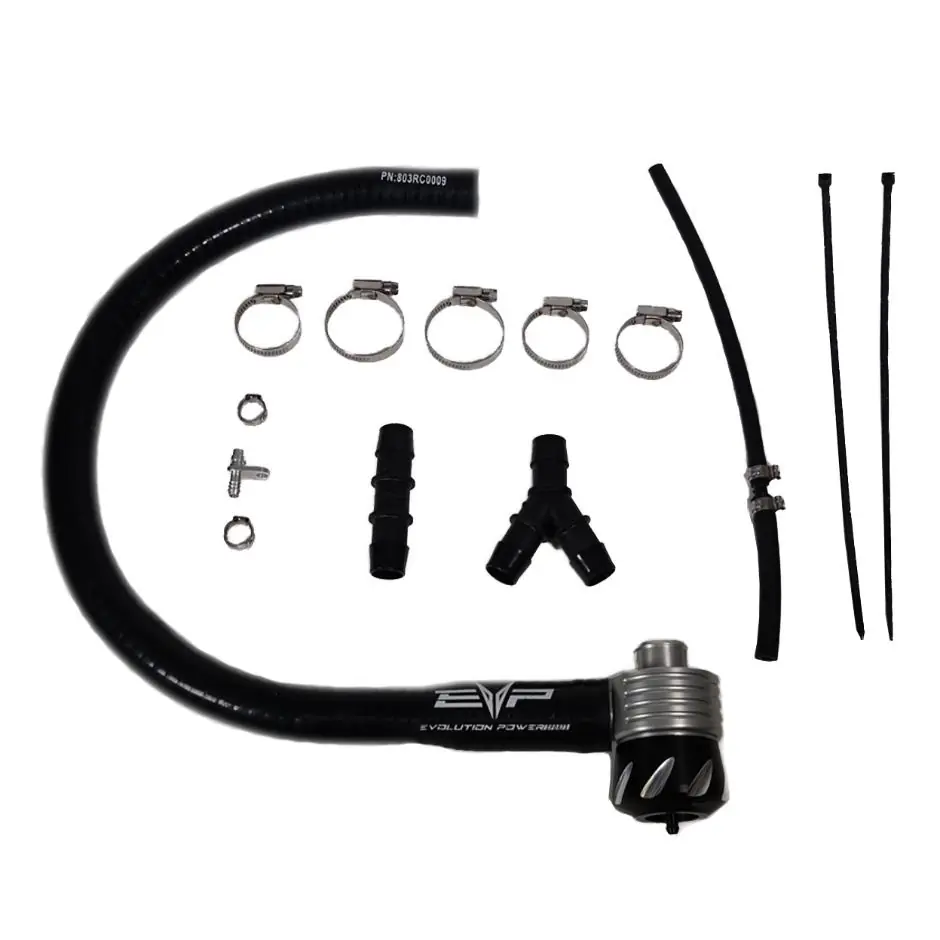

Dieses Dokument enthält die Installationsanweisungen für das X3 Boost Recirculating Valve 2.0 (BRV) Kit (SKU: 100FC0125). Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie mit der Montage beginnen. Beachten Sie, dass die Installation je nach Vorhandensein eines Catch-Can-Systems variiert.

Benötigte Werkzeuge

• 8, 10, 11mm Steckschlüssel
• Schlitzschraubendreher
• Seitenschneider

Installationsschritte

1. Vorbereitung: Entfernen Sie den Ladeluftkühler (Intercooler).
2. Demontage: Entfernen Sie beide Ladeluftrohre vom Ladeluftkühler und entfernen Sie das Ladeluftrohr am Turbolader vollständig.
3. Entlüftung: Entfernen Sie die Kurbelgehäuse-Entlüftungsleitung und das Fitting vom V-Flow-Einlass. Hinweis: Wenn ein Catch-Can-System installiert ist, wird der V-Flow verschlossen und die Entlüftungsleitung zur Catch-Can geführt.

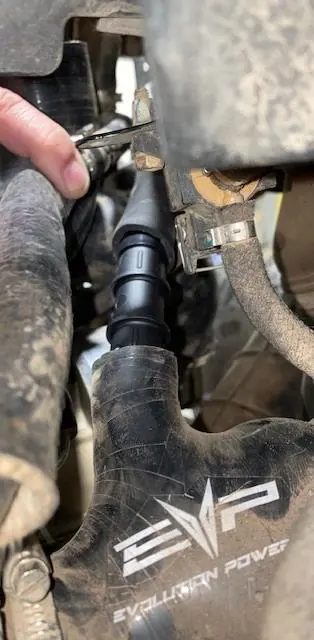

4. Fitting-Installation: Installieren Sie das Y-Fitting in den V-Flow-Einlass (nur wenn kein Catch-Can installiert ist). Falls ein Catch-Can vorhanden ist, verwenden Sie das 3/4"-3/4" gerade Fitting.

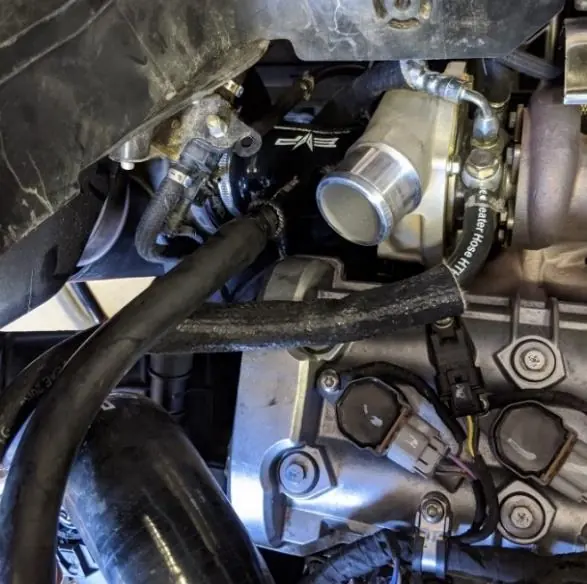

5. Schlauchführung: Führen Sie den BRV-Schlauch über das untere Ladeluftrohr zum Drosselklappengehäuse. Wenn kein Catch-Can installiert ist, führen Sie den Kurbelgehäuse-Entlüftungsschlauch unter dem Ladeluftrohr und den BRV-Schlauch darüber. Verbinden Sie beide Schläuche mit dem Y-Fitting am V-Flow. Stellen Sie sicher, dass die Schläuche nicht vom Ladeluftkühler eingeklemmt werden.
6. BRV-Anschluss: Verbinden Sie die Basis des BRV mit dem Ladeluftrohr und ziehen Sie es mit einer 25-40mm Schlauchschelle fest.
7. Silikonschlauch: Verbinden Sie die 1"-Seite des EVP-Schlauchs mit dem BRV und sichern Sie diese mit einer Schlauchschelle. Verbinden Sie das andere Ende mit dem V-Flow.

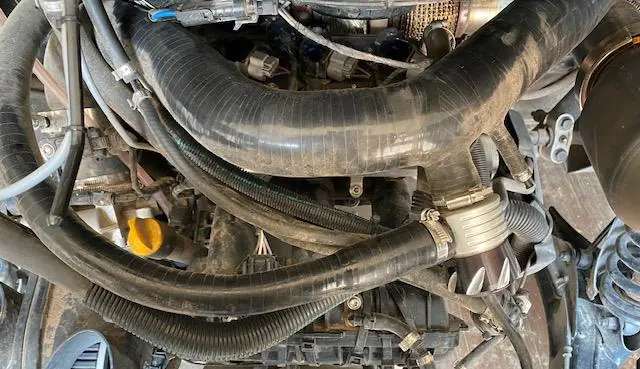

8. Vakuumanschluss: Verbinden Sie das 3mm-Vakuumende mit dem BRV-Anschluss an der Kappe (13.3mm Klemmring). Führen Sie die 6mm-Vakuumleitung zum Plenum. Falls kein Port-Adapter vorhanden ist, entfernen Sie die Torx-Schraube und den Stopfen, installieren Sie den EVP-Port-Adapter und befestigen Sie ihn mit der OEM-Torx-Schraube.
9. Abschluss: Installieren Sie den Ladeluftkühler wieder, schließen Sie die Ladeluftrohre an und verbinden Sie den Kabelbaum des Lüfters.

Wichtige Hinweise und Kompatibilität

Dieses Produkt ist nur für den Einsatz in EPA-zertifizierten, zweckgebundenen Geländefahrzeugen für geschlossene Rennstrecken bestimmt. Es ist nicht für den öffentlichen Straßenverkehr oder Freizeitfahrzeuge zugelassen, die den Lärm- oder Emissionsvorschriften unterliegen.
