Installationsanleitung für AWE 0FG Catback-Auspuffanlage für Chevy Silverado ZR2 und GMC...

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der AWE 0FG Catback-Auspuffanlage für den 4. Gen Chevy Silverado ZR2 und GMC Sierra AT4X. Da es sich um ein großes System handelt, wird dringend empfohlen, eine zweite Person zur Unterstützung hinzuzuziehen. Beachten Sie, dass der Auspuff sehr heiß werden kann; lassen Sie das System vor der Arbeit vollständig abkühlen. Sprühen Sie alle Schrauben und Gummiaufhängungen vor Beginn der Arbeiten mit Kriechöl ein.

Vorbereitung und Ausbau

Beginnen Sie mit dem Ausbau des Originalauspuffs (OE):

• Entfernen Sie das Reserverad, um Platz zu schaffen.
• Demontieren Sie das OE-Hitzeschild und die zugehörige Hardware.
• Lösen Sie die OE-Kugelgelenkschelle, um die Komponenten zu trennen.
• Entfernen Sie die 5 OE-Auspuffaufhängungen.
• Nachdem der Originalauspuff entfernt wurde, installieren Sie das Hitzeschild und das Reserverad wieder.

Vorbereitung der Rohre

Ein kritischer Schritt ist das Zuschneiden der Rohre hinter den Katalysatoren:

• Der Schnitt auf der Fahrerseite muss 2 5/16 Zoll von der Schweißnaht entfernt erfolgen.
• Der Schnitt auf der Beifahrerseite muss 2 3/4 Zoll von der Schweißnaht entfernt erfolgen.
• Markieren Sie die Schnittpunkte präzise. Ungenaue Schnitte beeinträchtigen die Passgenauigkeit.

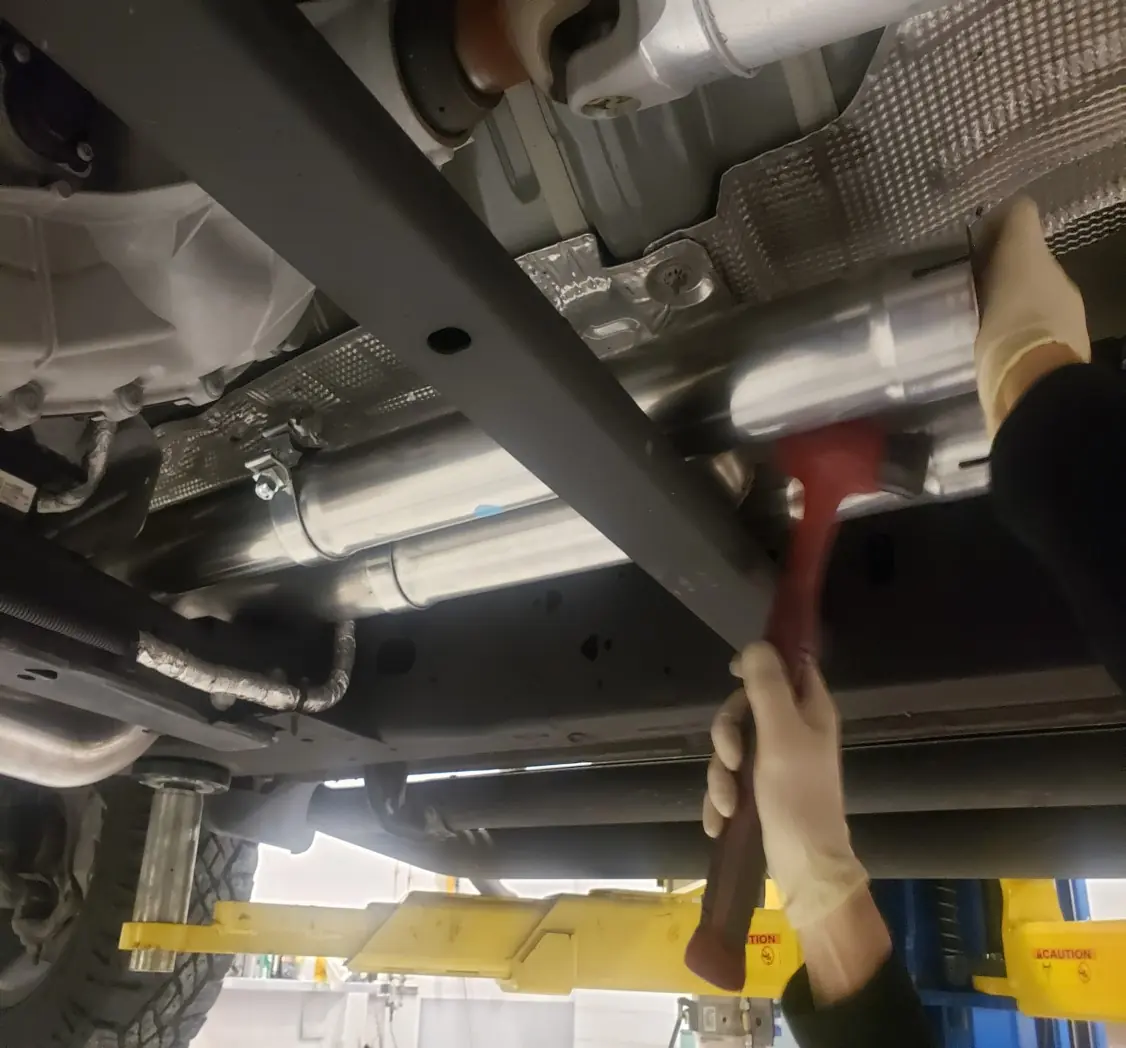

• Verwenden Sie nach dem Schneiden ein Entgratungswerkzeug, um scharfe Kanten an den Katalysatoren zu glätten.

Installation der AWE-Anlage

Folgen Sie der Reihenfolge der Komponenten:

• Installieren Sie die AWE-Frontabschnitte (E13, E14) mit 2,5-Zoll-Schellen.
• Setzen Sie das AWE-H-Rohr (E15) über die Fahrwerksstrebe ein.

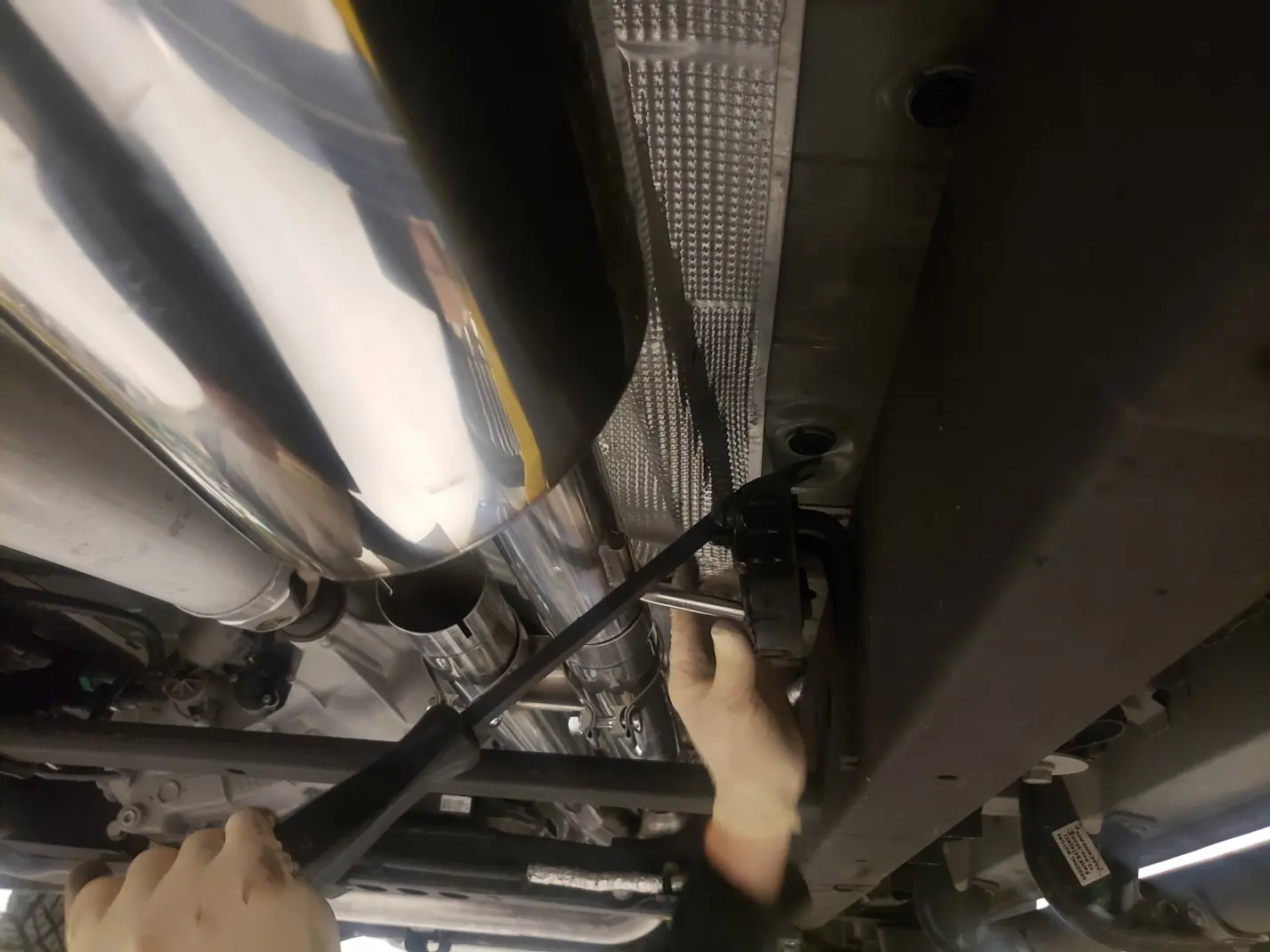

• Montieren Sie die HR5-Abschnitte (E17, E18) und die Mittelrohre (E16).
• Installieren Sie die Achsrohre (E19, E20) und führen Sie die Aufhängungsstangen in die OE-Gummiaufhängungen ein.
• Montieren Sie die Endrohre (E72, E73) oder Bashguards (E74, E75) entsprechend Ihrem System.

Abschluss und Einstellung

Installieren Sie die Endrohrblenden (E33) und richten Sie diese aus. Ziehen Sie erst nach der vollständigen Ausrichtung alle Schellen fest. Das Mindestdrehmoment für die Auspuffschellen beträgt 60 ft/lbs. Fahren Sie das Fahrzeug anschließend kurz, damit sich das System durch Wärmezyklen setzen kann, und überprüfen Sie die Ausrichtung erneut.

Pflege und Wartung

Das Auspuffsystem benötigt eine Einlaufzeit von ca. 800-1000 Meilen, bis sich der Klang stabilisiert. Der 180Technology-Resonator verfügt über ein kleines Ablaufloch für Kondenswasser; Wassertropfen an dieser Stelle sind normal. Reinigen Sie die Endrohre regelmäßig mit milder Seifenlauge oder Autowachs, insbesondere in Regionen mit Streusalz, um die Oberfläche zu erhalten. Vermeiden Sie abrasive Polituren.
