Installationsanleitung für Evolution Powersports X3 "The Clamp" Plenum Brace
Detaillierte Installationsanleitung für die Evolution Powersports X3 "The Clamp" Plenum Brace (Modell 203FC0051). Diese Anleitung enthält alle notwendigen Schritte zur Montage, benötigte Werkzeuge und wichtige rechtliche Hinweise für den...
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Installation der Evolution Powersports X3 "The Clamp" Plenum Brace erfordert das Entfernen der hinteren Verkleidung und des Schalldämpfers, das Abkleben des MAP-Sensor-Lochs, das vorsichtige Abschleifen der Kunststofflaschen am Plenum sowie die Montage der Verstärkung mit 4 Schrauben unter Verwendung von blauer Schraubensicherung. S. 1, 2
Wichtigste Schritte
- Schleifen der Kunststofflaschen am Plenum S. 1
- Montage der Plenum-Verstärkung S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Befestigungsschrauben | 4 | Anzahl der zu installierenden Schrauben | S. 2 |
| Werkzeug für untere Schrauben | 6mm Inbusschlüssel | Empfohlenes Werkzeug für die unteren zwei Schrauben | S. 2 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Installationsschritte 1-5 S. 1
- Installationsschritte 6-9 S. 2
- Rechtliche Hinweise S. 3
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für die Evolution Powersports X3 "The Clamp" Plenum Brace (SKU: 203FC0051). Die Installation erfordert mechanische Arbeiten, einschließlich des Schleifens von Kunststoffteilen am Plenum. Bitte beachten Sie, dass dieses Produkt ausschließlich für den Einsatz auf geschlossenen Rennstrecken und für Wettbewerbsfahrzeuge bestimmt ist und nicht für den öffentlichen Straßenverkehr zugelassen ist.
Benötigte Werkzeuge
- Dremel oder Druckluftschleifer
- Ovaler Hochgeschwindigkeitsfräser für Kunststoff/Holz
- Inbusschlüssel-Set
- Federwerkzeug
- Metrische Steckschlüssel und Ratsche
- T-30 Torx-Schlüssel
- Blaue Schraubensicherung (Loctite)
Installationsschritte
- Entfernen Sie die hintere Verkleidung (Rear Valence).
- Entfernen Sie den Schalldämpfer.
- Ziehen Sie den MAP-Sensor ab und entfernen Sie ihn aus dem Plenum.
- Decken Sie das Loch des MAP-Sensors mit Klebeband ab, um das Eindringen von Schmutz zu verhindern.

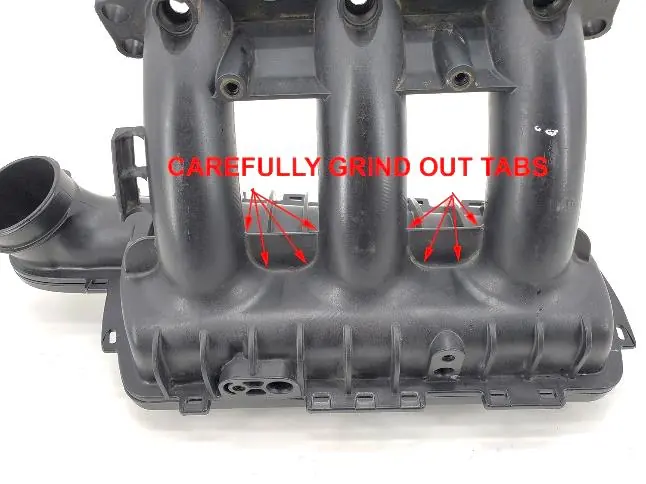

- Verwenden Sie einen Dremel oder Druckluftschleifer, um die in der Abbildung gezeigten Laschen zu entfernen. Achten Sie darauf, die Integrität der Kanäle nicht zu beeinträchtigen und entfernen Sie nur so viel Material wie für die Installation von "The Clamp" erforderlich.
- Setzen Sie zuerst die linke Hälfte des Innenteils ein und anschließend die rechte.
- Nachdem alle 3 Teile installiert sind, setzen Sie alle 4 Schrauben an, bevor Sie diese festziehen. Verwenden Sie blaue Schraubensicherung (Loctite) auf den Gewinden der Schrauben.
- Beim Festziehen der 2 unteren Schrauben ist die Verwendung eines 6mm Inbusschlüssels am einfachsten.
- Ziehen Sie alle 4 Schrauben fest.
Rechtliche Hinweise
Dieses Produkt ist von Emissionsnormen gemäß 40 C.F.R. § 1051 befreit. Es ist nur für den Einsatz in EPA-zertifizierten, zweckgebundenen Geländefahrzeugen bestimmt, die ausschließlich auf geschlossenen Kursen oder bei Wettbewerben verwendet werden. Eine Nutzung im öffentlichen Straßenverkehr oder auf öffentlichen Wegen ist untersagt.
Herstellerinformationen
Evolution Powersports LLC
Praktische Hilfe
Typische Probleme
Beschädigung der Kanäle beim Schleifen
Entfernen Sie nur so viel Material wie für die Installation von 'The Clamp' unbedingt erforderlich ist.
Schwierigkeiten beim Festziehen der unteren Schrauben
Verwenden Sie einen 6mm Inbusschlüssel, um den Zugang zu erleichtern.
Vor der Verwendung
- Hintere Verkleidung entfernen
- Schalldämpfer entfernen
- MAP-Sensor abziehen und entfernen
- MAP-Sensor-Öffnung abkleben
- Dremel/Schleifer mit ovalem Fräser bereitstellen
- Blaue Schraubensicherung (Loctite) bereithalten
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Schraubensicherung
- Blaue Schraubensicherung (Loctite) muss auf die Gewinde der 4 Befestigungsschrauben aufgetragen werden.
- Werkzeug für untere Schrauben
- Ein 6mm Inbusschlüssel wird empfohlen, um die beiden unteren Schrauben effizient festzuziehen.
Abbildungen und Diagramme
- Die Abbildungen zeigen die zu entfernenden Laschen am Plenum.

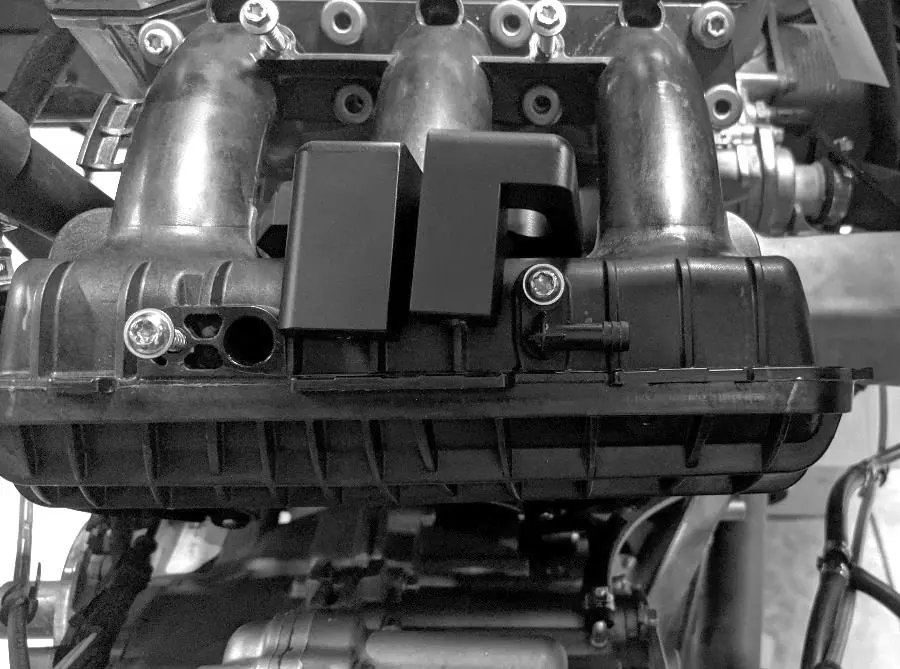

- Die Bilder verdeutlichen die Positionierung der linken und rechten Hälfte der Plenum-Verstärkung.
Modellkompatibilität
- Nur für den Einsatz in EPA-zertifizierten Wettbewerbsfahrzeugen.
- Nicht für den öffentlichen Straßenverkehr oder Erholungszwecke zugelassen.
