Installationsanleitung für Evolution Powersports 203FC0042 X3 V-Flow Intake Kit
Erfahren Sie, wie Sie das Evolution Powersports 203FC0042 X3 V-Flow Intake Kit installieren. Diese Anleitung enthält eine Liste der benötigten Werkzeuge, Teile und eine Schritt-für-Schritt-Montageanleitung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das Evolution Powersports 203FC0042 X3 V-Flow Intake Kit wird durch Demontage des Luftfilterkastens, Lösen der Schellen am Turbo und Kurbelgehäuseentlüftung sowie anschließendes Einsetzen des neuen V-Flow Intake montiert. S. 2
Wichtigste Schritte
- Luftfilterkasten mit 13mm Steckschlüssel entfernen. S. 2
- V-Flow Intake einsetzen (kleiner Durchmesser zum Turbo, großer zum Luftfilterkasten). S. 2
Wo es im PDF steht
- Teileliste und Werkzeuge S. 1
- Installationsschritte S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Dokument enthält die Installationsanweisungen für das Evolution Powersports 203FC0042 X3 V-Flow Intake Kit für die Modelljahre 2020-2021. Bitte beachten Sie, dass dieses Produkt ausschließlich für den Einsatz auf geschlossenen Rennstrecken und Wettbewerben vorgesehen ist und nicht für den öffentlichen Straßenverkehr oder Freizeitfahrten auf öffentlichen Wegen zugelassen ist.
Benötigte Werkzeuge und Teile
Stellen Sie vor Beginn der Arbeiten sicher, dass alle aufgeführten Teile vorhanden sind und die benötigten Werkzeuge bereitliegen.
- Benötigte Werkzeuge: 13mm Steckschlüssel, 7mm Steckschlüssel, Schlitzschraubendreher.
- Enthaltene Teile: EVP V-Flow, 3/4-3/4" Nylon-Schlauchadapter, 80-100 Wurmschraubschelle, 60-40 Wurmschraubschelle, 20-32 Wurmschraubschelle.
Installationsschritte
- Luftfilterkasten entfernen: Verwenden Sie den 13mm Steckschlüssel, um den Luftfilterkasten zu demontieren. Entfernen Sie den Schlauch vom Ladedruckregelventil (Boost Control Solenoid) am Luftfilterkasten.
- Schelle am Turbo lösen: Verwenden Sie einen Schlitzschraubendreher, um die Schelle am Turbolader zu lösen.
- Schelle am Kurbelgehäuseentlüftungsschlauch lösen: Entfernen Sie die Schelle vom Kurbelgehäuseentlüftungsschlauch und nehmen Sie ihn vom serienmäßigen V-Flow ab.
- EVP V-Flow Intake einsetzen: Setzen Sie das neue EVP V-Flow Intake ein. Beachten Sie dabei die Ausrichtung: Der kleine Durchmesser passt auf den Turbo, der größere Durchmesser passt auf den Luftfilterkasten. Schließen Sie den Kurbelgehäuseentlüftungsschlauch an den 3/4-3/4" Schlauchadapter an.
Herstellerinformationen
Evolution Powersports LLC
Praktische Hilfe
Typische Probleme
Falsche Ausrichtung des V-Flow Intake
Stellen Sie sicher, dass der kleine Durchmesser zum Turbo und der größere Durchmesser zum Luftfilterkasten zeigt.
Schwierigkeiten beim Lösen der Schellen
Verwenden Sie den korrekten 7mm Steckschlüssel oder einen passenden Schlitzschraubendreher, um die Wurmschraubschellen zu lösen.
Vor der Verwendung
- Prüfen Sie, ob alle im Lieferumfang enthaltenen Teile (EVP V-Flow, Adapter, Schellen) vorhanden sind.
- Stellen Sie sicher, dass die benötigten Werkzeuge (13mm/7mm Steckschlüssel, Schlitzschraubendreher) griffbereit sind.
- Stellen Sie sicher, dass das Fahrzeug für die Montage vorbereitet ist (Motor abgekühlt).
- Vergewissern Sie sich, dass das Fahrzeug für den Einsatz auf geschlossenen Rennstrecken vorgesehen ist.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 13mm Steckschlüssel
- Erforderlich für die Demontage des Luftfilterkastens.
- 7mm Steckschlüssel
- Erforderlich für die Handhabung der Schlauchschellen.
Abbildungen und Diagramme
- Das Bild auf Seite 1 zeigt die mitgelieferten Teile und die benötigten Werkzeuge.

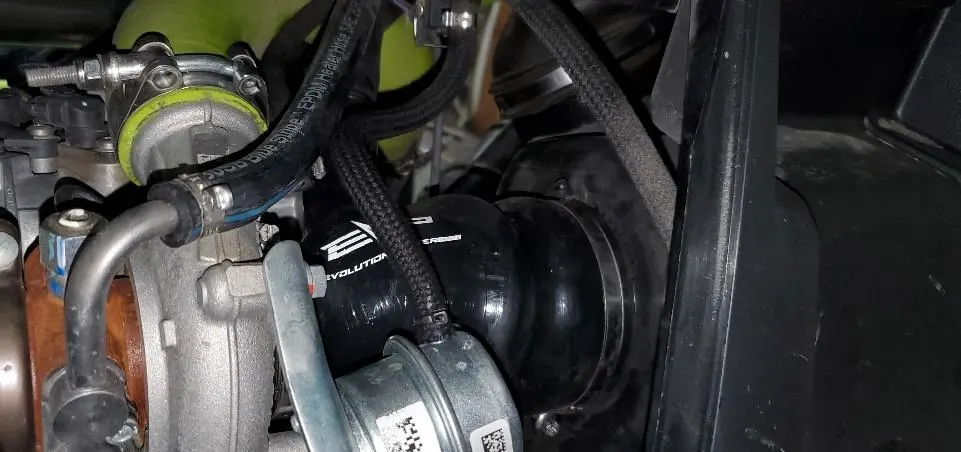

- Das Bild auf Seite 2 zeigt die korrekte Einbausituation des V-Flow Intake im Motorraum.
Modellkompatibilität
- Passend für 2020-2021 X3 Modelle.
- Nur für EPA-zertifizierte, zweckgebundene Geländefahrzeuge für geschlossene Rennstrecken.
