Installationsanleitung für Eurofase 35697 LED-Wandleuchte
Erfahren Sie, wie Sie die Eurofase 35697 LED-Wandleuchte sicher installieren. Diese Anleitung enthält wichtige Sicherheitshinweise, Werkzeuglisten und Schritt-für-Schritt-Anweisungen zur Verkabelung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Eurofase 35697 ist eine 20W LED-Wandleuchte für den Innenbereich. Die Installation erfordert das Ausschalten des Stroms, das Verbinden der Kabel (L, N, Erdung) und die Montage an der Wand. S. 1, 2
Wichtigste Schritte
- Stromversorgung am Sicherungskasten unterbrechen. S. 1
- Verkabelung gemäß Farbcode vornehmen (Schwarz-Schwarz, Weiß-Weiß, Erdung-Erdung). S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 20W MAX | Maximale Leistungsaufnahme der LED | S. 2 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Sicherheitshinweise und Werkzeuge S. 1
- Montage- und Verkabelungsdiagramm S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation der Eurofase 35697 LED-Wandleuchte. Die geschätzte Montagezeit beträgt etwa 20 Minuten. Es wird dringend empfohlen, die Installation von einem qualifizierten Elektriker durchführen zu lassen, um die Einhaltung lokaler und nationaler Elektrovorschriften zu gewährleisten.
Sicherheitshinweise
- Schalten Sie vor Beginn der Arbeiten unbedingt den Strom am Sicherungskasten aus oder entfernen Sie die entsprechende Sicherung.
- Alle elektrischen Verbindungen müssen den geltenden lokalen und nationalen Elektrovorschriften (z. B. NEC oder Canadian Electrical Code) entsprechen.
- Verwenden Sie nur zugelassene Kabelverbinder (CSA oder UL), die für die entsprechende Drahtstärke und Anzahl der Leiter geeignet sind.
Benötigte Werkzeuge
Für die Montage werden folgende Werkzeuge benötigt (nicht im Lieferumfang enthalten):
- Schlitzschraubendreher
- Kreuzschlitzschraubendreher
- Zange
- Isolierband
- Seitenschneider
- Abisolierzange (hilfreich)
- Leiter (hilfreich)
Installationsschritte
Die Installation erfolgt durch den Anschluss der elektrischen Leitungen und die Befestigung der Leuchte an der Anschlussdose:
- Vorbereitung: Stellen Sie sicher, dass die Stromzufuhr unterbrochen ist.
- Verkabelung: Verbinden Sie die Kabel der Leuchte mit den Kabeln der Anschlussdose:
- Schwarzes Kabel (L) der Leuchte mit dem schwarzen Kabel (L) der Anschlussdose.
- Weißes Kabel (N) der Leuchte mit dem weißen Kabel (N) der Anschlussdose.
- Grünes oder blankes Kupferkabel (Erdung) der Leuchte mit dem Erdungskabel der Anschlussdose. Falls kein Erdungskabel in der Dose vorhanden ist, verbinden Sie das blanke Kupferkabel der Leuchte mit der grünen Erdungsschraube an der Montageplatte.
- Abschluss: Verwenden Sie die mitgelieferten Kabelverbinder (H), um die Verbindungen zu sichern.
- Montage: Befestigen Sie die Leuchte gemäß der Abbildung an der Wand.
Technische Daten
Die Leuchte ist für den Betrieb mit 120V bei 60Hz ausgelegt und verfügt über eine integrierte, dimmbare LED-Einheit mit einer maximalen Leistung von 20W.
Praktische Hilfe
Typische Probleme
Kein Erdungskabel in der Anschlussdose vorhanden
Verbinden Sie das blanke Kupferkabel der Leuchte mit der grünen Erdungsschraube an der Montageplatte.
Leuchte lässt sich nicht dimmen
Stellen Sie sicher, dass ein kompatibler Dimmer verwendet wird, der für LED-Leuchtmittel geeignet ist.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Benötigte Werkzeuge (Schraubendreher, Zange, Isolierband) bereitlegen
- Prüfen, ob die Anschlussdose für das Gewicht der Leuchte geeignet ist
- Kabelenden auf korrekte Abisolierung prüfen
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme

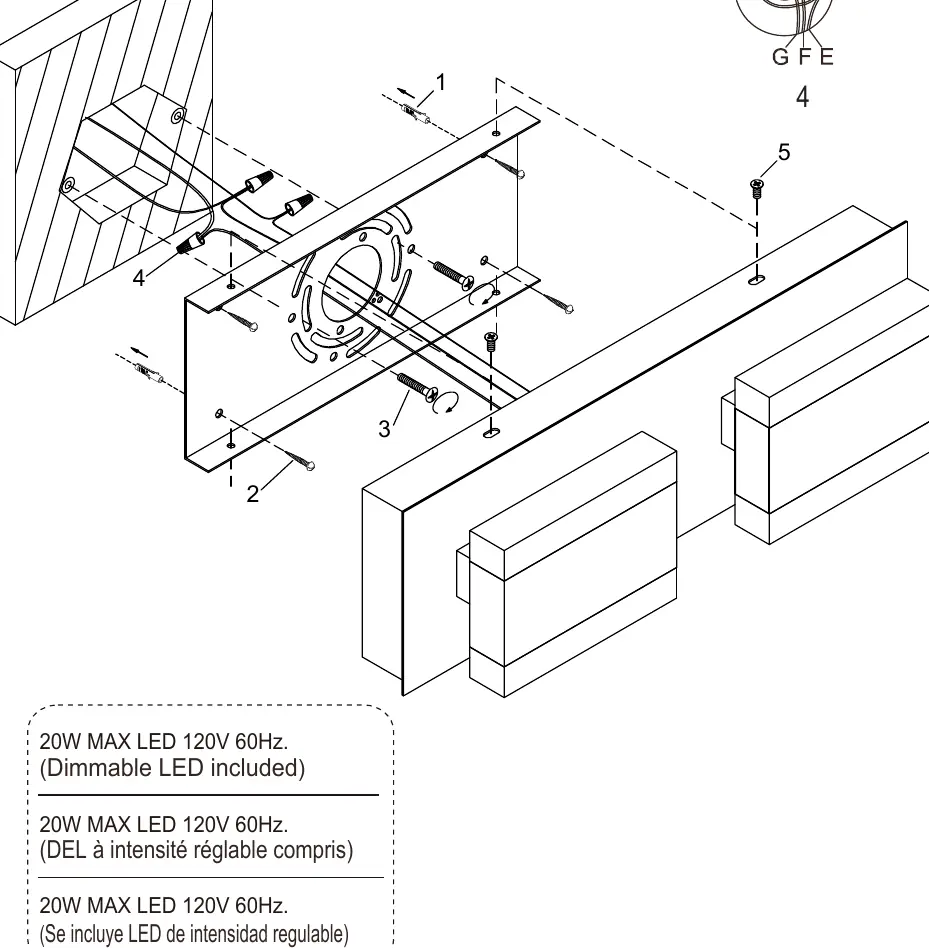

- Die Abbildung zeigt die korrekte Verkabelung: Schwarzes Kabel (L) zu Schwarz, Weißes Kabel (N) zu Weiß, und Erdung (G) zu Erdung.
- Die Montageplatte wird mit den Schrauben an der Anschlussdose befestigt.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Betrieb mit ungeeigneten Dimmern vorgesehen.
