Installationsanleitung für Eurofase 39316 LED-Wandleuchte
Erfahren Sie, wie Sie die Eurofase 39316 LED-Wandleuchte sicher installieren. Diese Anleitung enthält wichtige Sicherheitshinweise, eine Liste der benötigten Werkzeuge und Schritt-für-Schritt-Anweisungen für den elektrischen Anschluss.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung beschreibt die fachgerechte Installation der Eurofase 39316 LED-Wandleuchte. Sie umfasst Sicherheitshinweise, eine Liste der benötigten Werkzeuge und Anweisungen für den elektrischen Anschluss. S. 1
Wichtigste Schritte
- Stromversorgung unterbrechen S. 1
- Kabel gemäß Farbcode verbinden S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 20W Max | Maximale LED-Leistung | S. 2 |
Weitere 1 Antworten anzeigen Weniger anzeigen
Wo es im PDF steht
- Sicherheitshinweise und Werkzeuge S. 1
- Installationsdiagramm und Spezifikationen S. 2
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung dient der sicheren Installation der Eurofase 39316 LED-Wandleuchte. Die Montage sollte ausschließlich durch einen qualifizierten Elektriker erfolgen. Stellen Sie sicher, dass die Stromzufuhr vor Beginn der Arbeiten am Sicherungskasten unterbrochen wird.
Vorbereitung und Werkzeuge
Die geschätzte Montagezeit beträgt etwa 20 Minuten. Sie benötigen folgende Werkzeuge (nicht im Lieferumfang enthalten):
- Schlitzschraubendreher
- Kreuzschlitzschraubendreher
- Zange
- Isolierband
- Seitenschneider
- Abisolierzange
- Leiter
Sicherheitshinweise
Alle elektrischen Anschlüsse müssen den lokalen und nationalen Elektrovorschriften (NEC oder Canadian Electrical Code) entsprechen. Verwenden Sie nur CSA- oder UL-zertifizierte Kabelverbinder, die für die entsprechende Drahtstärke und Anzahl der Leiter geeignet sind.

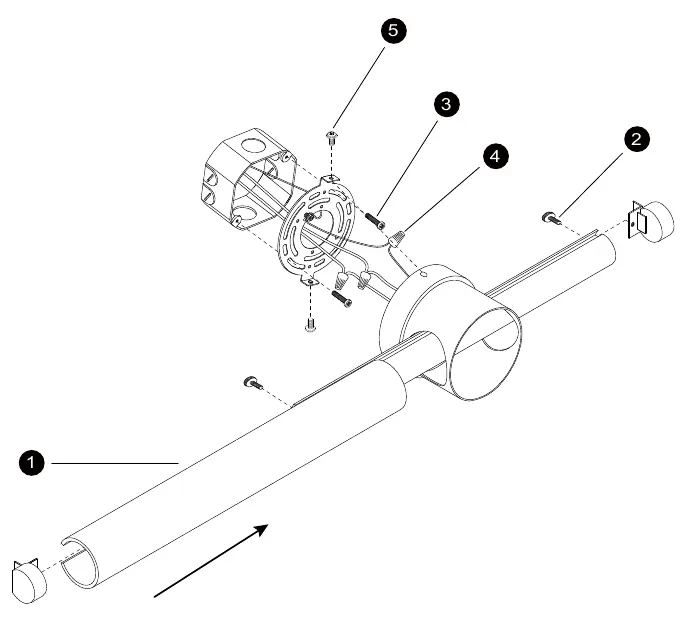

Installationsschritte
Die Installation erfolgt in numerischer Reihenfolge:
- Schalten Sie den Strom am Sicherungskasten ab.
- Montieren Sie die Querstange an der Anschlussdose.
- Verbinden Sie die Kabel:
- Schwarzes Kabel (L) der Leuchte mit dem schwarzen Kabel der Anschlussdose.
- Weißes Kabel (N) der Leuchte mit dem weißen Kabel der Anschlussdose.
- Grünes oder blankes Kupferkabel der Leuchte mit dem Erdungskabel der Anschlussdose. Falls kein Erdungskabel vorhanden ist, verbinden Sie das blanke Kupferkabel mit der grünen Erdungsschraube an der Querstange.
- Sichern Sie alle Verbindungen mit Kabelverbindern.
Technische Daten
Die Leuchte ist für den Betrieb mit 120V~, 60Hz ausgelegt und enthält ein dimmbares 20W LED-Leuchtmittel.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Sicherung wieder eingeschaltet wurde und ob alle Kabelverbindungen fest in den Kabelverbindern sitzen.
Verbinden Sie das blanke Kupferkabel der Leuchte mit der grünen Erdungsschraube an der Querstange.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Geeigneten Elektriker beauftragen
- Benötigte Werkzeuge bereitlegen (Schraubendreher, Abisolierzange, Leiter)
- Kompatibilität der Anschlussdose prüfen
